[产品型号]:SB-505 [产品名称]:变频空调/冰箱制冷制热实训考核装置 [价?????格]: [在线客服]:

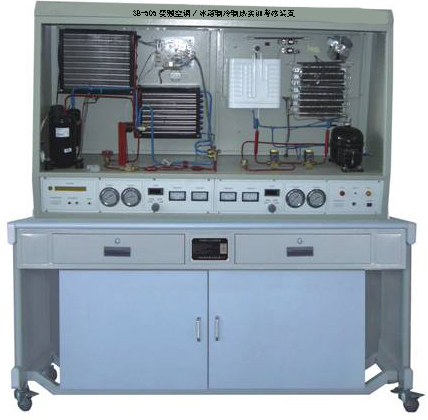

SB-505变频空调冰箱制冷制热实训考核装置

" 变频空调/冰箱制冷制热实训考核装置"是根据教育部振兴21世纪职业教育课程改革和教材建设规划要求,按照职业教育的教学和实训要求研发的产品。适合大中专院校,职业学校的制冷技术、家用制冷设备原理与维修,冷库与冷藏技术、制冷设备维修工等教学实训装置。培养掌握空调与制冷技术相关专业理论知识和专业实践技能,从事空调、制冷设备、安装、调试、维护、维修、技术管理等方面的技能应用型人才。


变频空调冰箱制冷制热实训考核装置也适合技工学校,职业培训学校,职教中心、制冷类专业《制冷设备维修工(初、中、高级)》、 《家用制冷设备原理与维修》、 《制冷空调装置操作安装与维修》、 《小型制冷与空调装置》等课程。
一、变频空调冰箱制冷制热实训考核装置特点:
1、系统集模拟空调、模拟冰箱与一体,采用真实的制冷机组,满足实际的教学要求。
2、该装置配置了2套系统,空调系统和冰箱系统,同时可满足对冰箱空调的实训操作考核的要求。
3、整体实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑,与实际空调、冰箱制冷系统、电气系统一致。
4、实训装置直观展示了热泵型分体空调的系统结构、工作原理、可清晰的看到制冷循环系统结构和主要部件的实物,系统还配有交流电压表、交流电流表、温度表、真空压力表等。管路中还设有视液镜可观察制冷剂状态,高压管路为红色部分,低压管路为蓝色部分。
5、可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故等。
二 、变频空调冰箱制冷制热实训考核装置技术参数:
1、输入电源:AC220V±10﹪? 50HZ
2、装置容量〈1.2KVA
3、外形尺寸:1500MM*750MM*1700MM
4、制冷剂类型:空调 R22、 冰箱R600a
5、安全保护:具有漏电压、漏电流保护装置,符合国家安全标准。
三、装置的基本组成:本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等组成。

(一)SB-01电源、仪表控制屏:控制屏为铁质双层亚光喷塑结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:
1、交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只,测量范围0~250V,用于监测电网电压,交流电流表2只,测量范围分别为0~5A,0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制屏总电源,控制屏的供电由钥匙开关控制。
2、制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5Mpa、-0.1~3.5Mpa,用于测量空调、冰箱系统的高、低压侧压力
3、温度检测单元:提供三位半数字温度表2只,用波段开关切换,显示不同点的温度变化情况
4、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护
(二)SB-02实训桌:实训桌为铁质双层亚光喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造形美观大方;设有两个大抽屉,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。
(三)实训箱:提供模拟空调与模拟冰箱故障箱各1个,提供常见的故障设置点,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。
(四)实训系统详细配置表

序号

设备名称

数量

1

变频制冷压缩机

1台

2

1/9匹电冰箱制冷压缩机

1套

3

热泵分体式模拟空调制冷系统机组

1套

4

变频空调控制电路系统(室内控制电路板、室外控制电路板、功率驱动器、遥控器等)

1套

5

钢丝式冷凝器(1档)

1套

6

直冷式模拟电冰箱制冷系统

1套

7

间冷式模拟电冰箱制冷系统

1套

8

直冷式电冰箱制冷系统

1套

9

间冷式电冰箱制冷系统

1套

10

总电源开关(漏电断路器)

1只

11

系统电压表(0~250V)、电流表(0~10A

2套

12

真空压力表

4只

四、实训项目

初级技工基本技能实训
1、制冷系统专用工具的基本操作
2
、制冷系统管件焊接
3
、制冷系统的检漏
4
、制冷系统的抽真空与充注制冷剂中级技能实训(设计、安装、调试及检修)
5
、变频空调系统调试
6
、直冷式电冰箱系统调试
7
、间冷式电冰箱系统调试
8
、冰箱制冷系统故障
9
、变频空调制冷系统故障
10
、电冰箱检测与故障分析
11
、变频空调检测与故障分析
