[产品型号]:SBGDZM-2 [产品名称]:楼宇供配电及照明系统实训装置 [价    格]: [在线客服]:

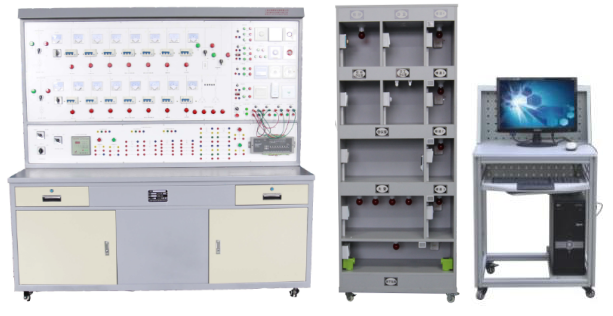

SBGDZM-2楼宇供配电及照明系统实训装置



一、系统概述:

系统由基于LON Talk协议的采集控制器组成网络,整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及力控组态软件等组成。其主要设备包含:实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘(含指针表计、控制开关)、电压传感器、电流传感器、能量计量电度表(单相、三相)、模拟照明灯具、空气开关、接触器、照明控制开关、力控组态软件等。


二、技术指标:

1.输入电源:三相四线(AC 380V±10% 50Hz);

2.工作环境:温度-10?+40℃ 相对湿度<85% 海拔<4000m

3.装置容量:<5.0kVA

4.外形尺寸约:1800mm×800mm×1800mm

5.照明控制柜:755mm×450mm×1800mm

6.绝缘电阻:>3MΩ;

7.安全保护:具有漏电自动保护功能;

三、系统配置:

1、微型断路器:额定电流: 10A(14)

2、微型断路器:额定电流: 32A(1)

3、智能无功补偿装置:使用电压范围:(0.85~1.10)倍额定电压。最大允许过电流:1.30倍额定电流。控制路数:4路,6路,8路,10路,12路。投切时间:1~150s/次,可调。工作方式:自动,连续运行。负载在5~100%间变化时,COSφ值保持在0.95以上(1)

4、模拟负荷瓷盘电阻6组;

5、模拟负荷电抗6组;

6、接触器: AC220V(17)

7、智能电流变送器:0-5A交流电流输入4~20mA电流输出;0-500V交流电压输入4~20mA电流输出(10)8、电流表: 05A(14)

9、电压表: 0250V(2)

10、智能电量变送器:交流电压测量变送器,输出信号为420mA 220VAC供电 交流电压测量变送器,输出信号为420mA 220VAC供电(1);

11、DDC控制模块:微处理器 16位微处理器(TMP 91 CY22).22MHz;供电电压 24Vac21~30Vdc;过电压保护 24Vac40Vdc过电压保护及防短路保护(2);

12、无功补偿电容板1块;

13、信号灯14只;

14、船形开关红色3只;

15、中间继电器22只;

16、时间继电器3只;

17、LON网卡1个;

18、电脑桌铝木结构可移动1张;

19、实训导线及配件1套;该类产品全部采用LON总线式DDC进行控制,每种系统均可开展DDC的编程。

四、供配电及照明系统清单

1、供电部分系统清单

序号

名称

数量

1

微型断路器

14只

2

塑壳断路器:

1只

3

智能无功补偿器

1只

4

模拟负荷瓷盘电阻

6组;

5

模拟负荷电抗

6组;

6

接触器:

27只

7

智能电流变送器

(10只)

9

电压表

(2只)

10

智能电量变送器

1只

11

DDC控制模块;

1只

12

无功补偿电容板1块;

4只装

13

信号灯

18只

14

船形开关红色;

3只

15

中间继电器;

20只

16

时间继电器;

3只

17

LON网卡1个;

1个

18

电脑桌铝木结构可移动;

1张

19

实训台架

1套

20

铝材印刷板

2块

21

电脑

1套

22

PLC

1套

23

模拟量采集器

1个

24

工时

10天

2、照明部分清单

1

带灯按钮;

12只

2

单刀单掷开关

1只

3

触摸延时开关

1只

4

人体感应延时开关

1只

5

大翘板双路开关

1只

6

声光控延时开关

1只

7

可调光电子镇流器

1只

8

遥控开关

1只

9

电子调光开关(30V250

可调1

10

照度传感器;

1只

11

交流接触器;

4只

12

中间继电器;

15只

13

时间继电器

1只

14

节能灯应急电源;

5只

16

主动式红外,探测器

1对)

17

光字牌4只;

4

18

小灯杯

8只

19

节能灯杯(配镇流器)

8个

20

4针H管荧光灯

1只

21

T4直管荧光灯

1只

22

警示灯

1只
