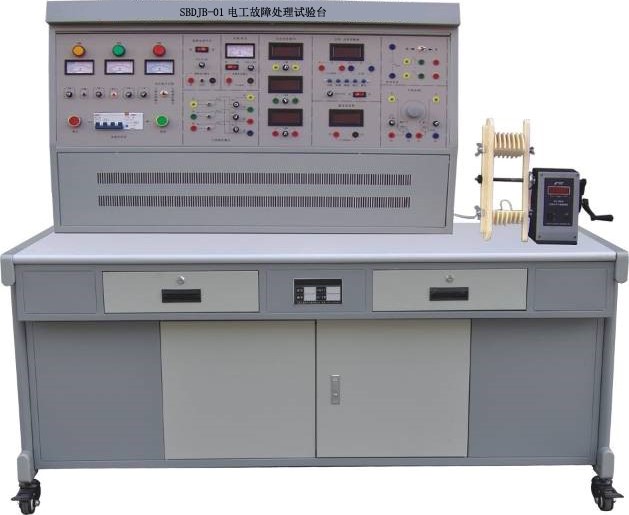

SBDJB-01电工故障处理试验台
一、概述
电工故障处理试验装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准-维修电工》《职业技能鉴定培训教材-维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。
二、技术参数
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1400mm×720mm×1350mm
三、装置的配备
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
实训桌上方附有防静电绝缘橡胶垫,为了便于绕线和实训室的管理,将手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。
3、主控功能板
（1）三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
（2）控制屏面板上设有指针式交流电压表三只,观测三相电网电压。
（3）三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,可输出三相0～450V及单相0～250V可调电压。
（4）直流电源部分：
220V/0.5A直流电源一组,还有短路保护功能。
0～250V可调直流高压电源一组,带有过压保护及短路保护功能。
4、仪表功能板
（1）提供交流数字电流表三只,测量范围0～5A,精度0.5级,三位半数显。
（2）直流数字毫安表一只：测量范围0～2000mA,三位半数显,精度0.5级。
（3）智能功率、功率因数表一只：由一套微电脑,高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值的取样信号经A/D变换,采用先进的DSP技术计算有功功率、无功功率,功率表精度为0.5级,电压、电流量程分别为450V、5A,可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据,并可逐组查询。
（4）单相电容运转电动机电容：4uF/450V CBB电容。
（5）双刀双掷开关一只。
（6）可调电阻：两组0～900Ω/0.5A可调电阻。
5、仪器配备
（1）500V等级兆欧表一只,用于测试电机绕组绝缘电阻
（2）890B+数字万用表,三位半显示
（3）钳形电流表一只
6、制作设备、电机等配备
（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。
（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等
（3）手摇电子计数绕线机一台：数显范围0～9999匝数,计数精确、计数方便
（4）未浸漆的单相变压器：容量100VA,电压AC220V/55V,电流0.45A/1.8A。
（5）未浸漆的单相电容运转异步电动机：额定功率120W,电压220V,电流1A,转速1420r/min。
（6）未浸漆的三相鼠笼异步电动机：额定功率180W,电压380V（Y接法）,转速1400r/min。
7、实训导线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
四、实训项目
（一）单相变压器修理及测试
1．变压器拆除前的数据记录与计算
2．变压器的拆除
3．变压器的绕组绕制
4．变压器组装
5．绝缘电阻测试6．直流电阻测试
7．变压器同名端判别
8．变压器变比测试
9．变压器空载运行
10．变压器短路
（二）单相电动机修理及测试
1．单相电容运转电动机拆除前的数据记录与计算
2．单相异步电动机的拆除
3．单相电动机绕组绕制
4．单相变压器的组装5．绝缘电阻测试
6．直流电阻测试
7．单相异步电动机空载
8．单相异步电动机短路
（三）180W三相鼠笼式异步电动机的修理及测试
1．三相鼠笼式异步电动机拆除前的数据记录与计算
2．三相鼠笼式异步电动机的拆除
3．三相鼠笼式异步电动机绕组绕制
4．三相鼠笼式异步电动机组装
5．绝缘电阻测试6．直流电阻测试
7．三相鼠笼式异步电动机绕组首末端判别
8．三相鼠笼式异步电动机空载
9．三相鼠笼式异步电动机短路
五、电工故障处理试验台
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
实训操作桌 |
套 |
1 |
||
2 |
实训屏 |
SBDJB-01 |
台 |
1 |
|
3 |
学生凳 |
张 |
2 |
||
4 |
绝缘皮（胶垫） |
张 |
1 |
||
8 |
配件及工具 |
套 |
1 |
见表一 |
|
9 |
安全导线 |
根 |
20 |
||
10 |
指导书 |
套 |
1 |
表一配件及工具
序号 |
名称 |
数量 |
备注 |
1 |
890B+数字万用表 |
1只 |
|
2 |
钳形电流表 |
1只 |
|
3 |
兆欧表 |
1只 |
500V |
4 |
尖嘴钳、拆、装工具 |
1套 |
6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀各一 |
5 |
绕线装置 |
1套 |
包括电机绕线模、绕线轴、绕线架、压线架 |
6 |
手摇电子计数绕线机 |
1台 |
|
7 |
未浸漆的单相变压器 |
1只 |
100VA |
8 |
未浸漆的单相电容运转异步电动机 |
1台 |
120W |
9 |
未浸漆的三相鼠笼异步电动机 |
1台 |
180W |
