SBPDCM-1A大功率双闭环直流调速系统实训考核装置

一、概述

该设备能满足学校对技师和高级维修电工的培训及技能考核的需要，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直流调速”等课程的实训。设备采用大功率晶闸管和2.2KW大功率直流机组，模拟工业现场，弥补一般采用小电机无法准确模拟中大功率电机转动惯量的缺点。可以完成带电流截止负反馈转速单闭环、电流单闭环和电压、电流双闭环调速实训，通过设置故障的方式，也可以完成自动化方面的实训考核。

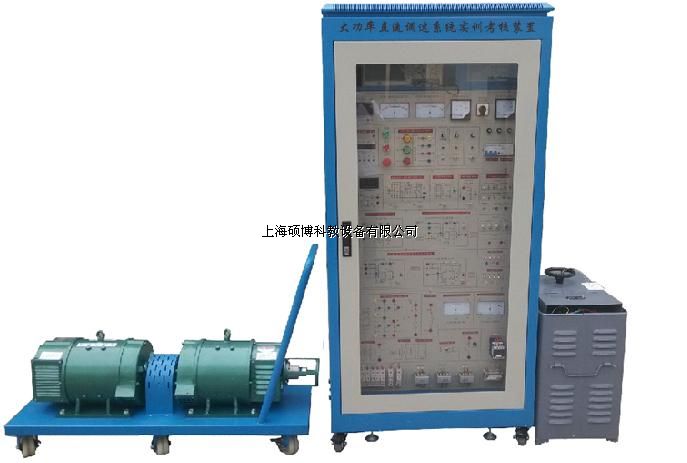

（结构图片，也可按客户要求定做）

二、适用范围及设备特点

1．本装置涵盖了各高等院校和高职高专等所开设的“直流调速”、“电机控制”及“电力拖动自动控制系统”等专业课程所要求的实训项目。

2．本装置采用标准工业控制柜形式，实训内容采用模块化结构，通用性强，易于扩展。

3．本装置面板各功能模块的布局设计考虑了实验时的线路接线的顺序，学生易于接受。

4．实训装置配置了实训管理器，可对实训时间、故障排除的次数、电源控制进行管理。

5．装置具有完善的人身安全保护功能和设备安全保护功能，确保学生的人身安全和实训顺利进行。

三、技术性能

1、输入电源: 三相四线(或三相五线)～380V±10% 50Hz

2、工作环境: 温度-10℃～+40℃　相对湿度＜85%（25℃）海拨＜4000m

3、装置容量：＜4kVA

4、外形尺寸：85cm×70cm×180cm；

5、故障考核系统：实训考核鉴定管理系统可进行模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故，有利于开展技能鉴定、考核工作。

四、基本配置

1、工业控制柜（设有玻璃门、直观清晰）

控制柜最上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装有±300V直流电压表、±20A直流电流表和数字转速表用于指示直流电机的运行状态，控制柜下部装有三相同步变压器、三相电流互感器和大功率晶闸管模块等。

机柜为亚光密纹喷塑结构，1.5mm厚冷轧钢板、面板采用铝型材质;结实牢固、美观大方。柜体后下侧留有电源输入线。柜子的底部安装有四个优质的万向轮，每个轮子可承受150kg的重量，保证了机柜的可靠移动。同时还安装有四个撑脚，当摆放位置确定后，可采用撑脚固定机柜，进一步提高了万向轮的可靠性。

2、直流电机组

整套直流电机组放置在一辆拖车上，2.2KW直流电动机直流电动机（220V，13.6A，1480r/min）和1.9KW直流发电机同轴安装，电动机转轴还装有测速装置，给调速系统提供相应的转速信号。

3、加载电阻箱

设备还配套一台大功率可调电阻器，接直流发电机的电枢回路，调节负载电阻大小即改变了电动机的输出转矩。

五、实训装置布局说明

实训装置由实训控制柜和直流电机组、加载电阻箱组成。实训控制柜采用标准工业机柜结构，由大6部分组成：

（1）示波器放置区: 位于控制柜最上部（左侧），按照通用示波器的大小设计。

（2）实训管理器（故障设置）:实训管理硬件部分由单片机系统组成。包括单片机最小系统，键盘、显示和隔离通讯部分。实训装置上电后开始工作。平时可作为时钟使用，具有设定实训时间，定时报警，设定故障，显示排故情况、切断电源等功能；还可以自动记录告警的次数。

（3）实训装置的主电源控制:由电源控制按钮及急停按钮组成，对实训装置的总电源进行控制并加以指示。

（4）实训装置控制回路部分：由三相触发电路和电机调速控制电路组成。设各种置有多个电位器，可对各种参数进行整定和调试。

三相触发电路采用集成触发电路，抗干扰能力强，三相脉冲间隔均匀，一直性好，产生双窄脉冲，脉冲移相范围为0－170°。在面板上可观察三相同步电压和六个脉冲波形，并通过“Uct”端对α角进行控制。面板还设计有脉冲功率放大电路控制端，可对触发脉冲放大电路进行控制。

可设置三相同步信号丢失、三相同步相位错误、脉冲移相不可控、单路脉冲丢失、多路脉冲丢失、单路脉冲幅值偏低、功放电路失效等故障

电机调速控制电路由给定、电流反馈及过流保护、速度变换器、转速调节器、电流调节器组成。为便于理解，画有各控制回路的原理图及接线提示，通过读图，大大减少了接线错误的可能性，提高了设备的可靠性，同时也降低了教师的工作量。

（5）仪表测量区：装有一只±300V直流电压表、±20A直流电流表和数字转速表用于指示直流电动机的运行状态，另装有一只±300V直流电压表、±20A直流电流表用于指示直流发电机的运行状态。

（6）实训装置主回路部分：由三相电流互感器、平波电抗器、RC吸收电路、大功率晶闸管模块组成。其中晶闸管采用金属封装，过载能力强、可靠性高、干扰能力强。

六、实训装置的人身及设备安全保护

（1）实训装置的电源进线端设计了电流型漏电保护功能，控制屏若有漏电现象，当漏电流超过一定值，即切断总电源。漏电流≤30mA，动作时间≤0.1s。

序号	名称	数量	备注
1	大功率直流调速系统实训考核柜	1套	必配
2	2.2KW直流电动机+1.9KW直流发电机机组	1组	必配
3	大功率加载电阻箱	1个	必配
4	实训连接线	1套	必配
5	数字万用表	1只	工具
6	方凳	2只/套	赠送
