SBZX-1现场总线自动化控制
一、现场总线自动化控制 特点
现场总线自动化综合控制实训系统中,采用了一台S7-300做主机,构成PLC主机网络系统组成,实现1：N通信,一台电脑（工程师站）通过PROFIBUS DP上的S7-300(主站)与从站进行通信以及PROFINET通信。教师机作为现场采集/现场监控/远程网络监控的系统监控计算机。
二、现场总线自动化控制 技术性能
1、输入电压：三相四线或三相五线AC 380 V±10%? 50 Hz；
2、工作环境：温度范围-5℃～+40℃,相对湿度＜85%（25℃）
3、装置容量：＜1KVA
4、外形尺寸：120cm×70cm×105cm
三、现场总线自动化控制 系统组成

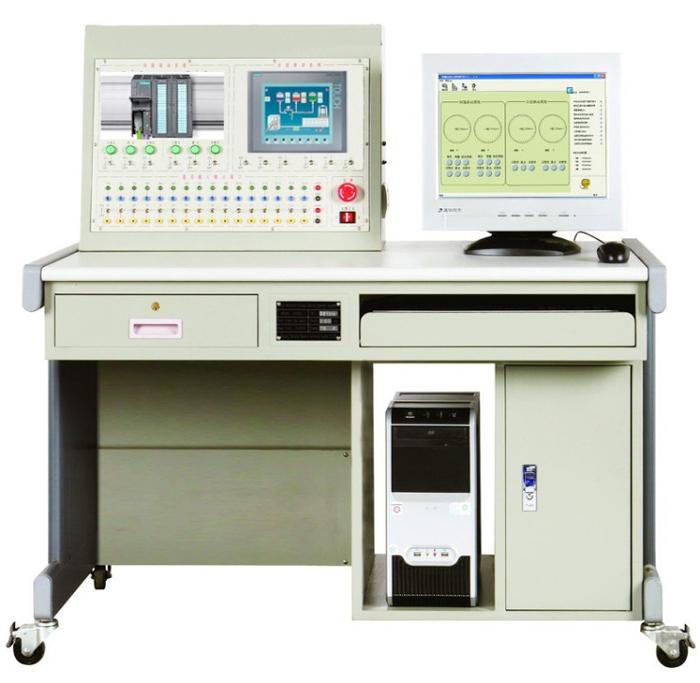

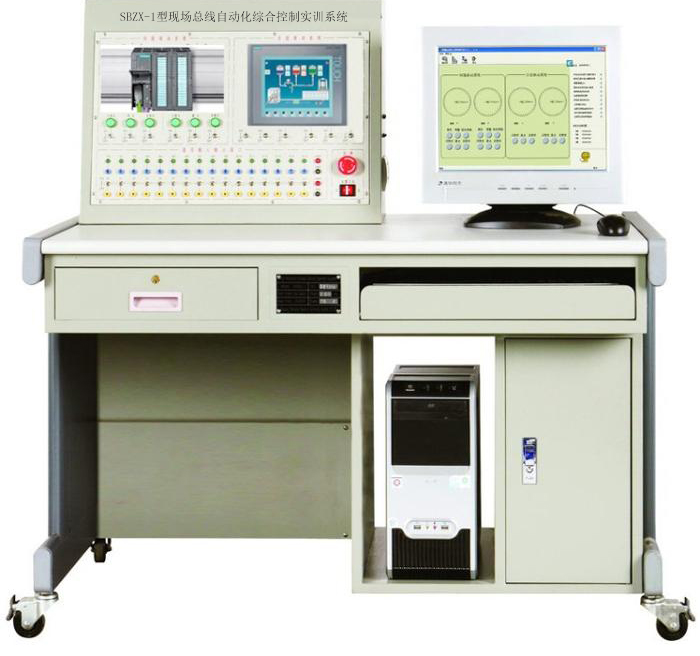

1、SBZX-1型现场总线自动化综合控制实训装置由实训桌、实训平台等组成,实训平台包含PLC组件、触摸屏、运动小车、温室模型、16路逻辑电平输入、16路逻辑电平输出。
2、PLC实训组件
配置西门子S7-300 CPU315-2 PN/DP一台,24DC供电,1MB内存,带MPI/PROFIBUS DP主/从接口!PROFINET以太网接口,SM321 16路数字量输入模块,SM32216路数字量输出模块,FM 353定位模块,模拟量模块（4路输入,2路输出）,MMC存储卡128K字节；USB/MPI编程下载线。
3、触摸屏：彩色7寸KTP700 Basic PN一台PROFINET接口8个功能键。
4、运动小车1台,由丝杠,步进电机、步进驱动器导杆组成。
5、温室模型1台,由PT100传感器、PTC加热器,驱动模块等组成。
6、网络配件1套
7、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板；左边设有一个抽屉（带锁）,用于放置工具及资料,右边为电脑用键盘托架,电脑桌联体设计,造型美观大方。
四、现场总线自动化控制 实训项目
1.系统基本实训
(1)西门子S7-300 PLC编程
(2)触摸屏编程
(3)工控组态软件编程
(4)主从数据交换
2.对象扩展实训(需要增加相应的对象模型)
(1)基于PROFIBUS-DP通讯方式的运动小车控制
(2)基于PROFIBUS-DP通讯方式的温度控制
(3)基于PROFINET通讯方式的运动小车控制
(4)基于PROFINET通讯方式的温度控制
五、现场总线自动化控制 每台配置清单
序号 |
名称 |
型号 |
数量 |
备注 |
1 |
PLC主机 |
CPU315-2?PN/DP |
1台 |
MPI/PROFIBUSDP接口!PROFINET接口 |
2 |
16路数字量输入模块 |
6ES7321-1BH02-0AA0 |
1台 |
|
3 |
16路数字量输出模块 |
6ES7322-1BH01-0AA0 |
1台 |
|
4 |
模拟模块4 AI,2 AO,PT100 |
6ES7334-0KE00-0AB0 |
1台 |
|
5 |
FM 353定位模块 |
6ES7353-1AH01-0AE0 |
1台 |
|
6 |
触摸屏 |
KTP700 Basic PN |
1台 |
|
7 |
MMC存储卡 |
128K字节 |
1张 |
|
8 |
运动小车 |
丝杠、步进电机、步进驱动器 |
1套 |
|
9 |
温室模型 |
PTC加热器,PT100传感器 |
1套 |
|
10 |
网络配件 |
1套 |
||
11 |
编程线 |
1条 |
||
12 |
实训桌 |
1张 |
