[产品型号]：SB-745 [产品名称]：通用智能型电工、电子实验与技能实训考核台 [价????格]：元 [在线客服]：

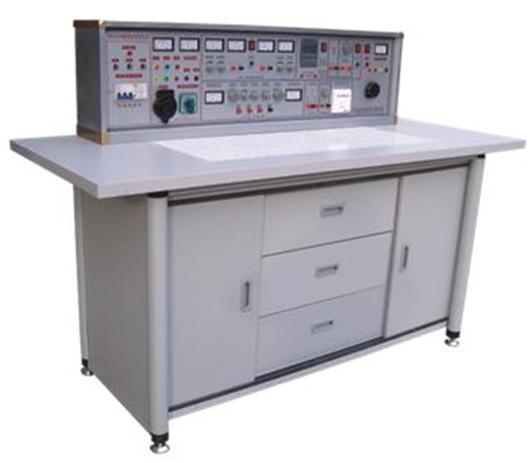

SB-745通用智能型电工、电子实验与技能实训考核台

电工、电子实验与技能实训考核台有机的结合,做到资源共享一室多用,减少实验实训指导教师和教室。实验项目包括电工学、电工　原理、电子技、电力拖动、电气控制、继电控制等课程,可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。采用德国职业教育先进的实验方法；利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验,元器件可重复利用,实验方便,动脑动手能力强。电子技能实训科目改革传统实验实训教学模式,通过基本操作技能和二十几类实用新型电路的制作、调试,使学生掌握电子产品的制作调试,学会阅读电路原理图和PCB图,熟悉常用电子元器件的选择、测试,掌握焊接和电路组装工艺技能（设备中配置二十几套实训电路板和相应元器件）,并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。电工、电拖技能实训科目通过安全用电,常用工具及仪表的使用,电工基本技能训练,电动机的安装维护与故障处理,电动机基本控制线路的安装、调试与维修,常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备具有科学性、验证性、实用性、趣味性,是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品。

一、实验室设备的实验台及操作桌结构：

1、实验台外壳尺寸：123×35×20cm

2、三相保险座

3、三相电源输入指标

4、总开关：实验台电源总开关,带漏电、过载保护

5、试验按钮：试验漏电开关漏电功能

6、电源输入指示1只

7、电源输出指示3只(红、绿、黄三色)

8、交流电压表：指示输出线电压

9、电压转换开关：与电压表配合使用,监示输出线电压的大小与对称情况

10、接线座5只：A单元三相四线及地线输出

11、电流表W相电流输出指示

12、四插座：A单元三相四线电源输出

13、接线座2只：B单元交流低压电源输出

14、电表(2A)：B单元交流电流指示

15、旋钮：B单元3-24V交流低压选择输出

16、开关：C单元双路直流稳压电源开关

17、旋钮：C单元双路Ⅰ路稳流调节

18、旋钮：C单元双路Ⅱ路稳流调节

19、接线座2只：C单元Ⅰ路直流稳压输出

20、保险座：C单元双路稳压电源保险

21、电表4只：双路稳压电源电压、电流指示

22、接线座：D单元直流5V稳压输出

23、电表：D单元电流0.5V输出指示

24、开关1：控制各低压交流电、信号源

25、开关2：控制E单元交直流调压电源

26、电表：E单元交流电压输出指示

27、接线座4只：E单元交流、直流输出口

28、旋钮：E单元0～240V电压调节

29、插座：G单元220V输出插座

30、旋钮：音频功率放大器音量调节

31、接线座2只：音频信号输入

32、按钮：单次脉使能开关

33、接线座3只：单次脉冲输出口

34、电表：函数发生器正弦波输出电压指示

35、旋钮：正弦波输出三级衰减幅度粗调

36、旋钮：正弦波输出口

37、接线座：正弦波输出口

38、旋钮：矩形波输出幅度调节

39、接线座：三角波输出口

40、旋钮：函数信号发生器频率细调

41、接线座：矩形波输出口

42、旋钮：函数信号发生器五级频率粗调

43、电表：函数发生器输出频率指示

44、实验桌面尺寸：160×70cm

45、智能型多功能交流电路测量电表：能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T,八位液晶显示

46、储存板：放置元件盒

47、左储存柜：放置储存板（带门锁）

48、抽屉：放置常用工具

49、右储存柜：放置储存板（带门锁）

50、直流电机Ia、If指示

51、直流电机调速环节Ra、Rf

52、通用电路板：规格35×90cm,元件盒在其上任意拼插进行实验

注：50、51二项仅限"通用电工、电子、电拖(带直流电机)实验与电工、电子、电拖(带直流电机)技能实训考核实验室成套设备"有此功能。

二、实验台主要技术指标：

1.输入工作电源：三相四线

2.输出电源及信号

A单元：三相四线

B单元：交流3、6、9、12、15、18、24V

C单元：双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为0～30V,内置式继电器自动换档,由多圈电位器连续调节,使用方便。输出最大电流为2A,具有预设式限流保护功能。电压稳定度：<10-2负载稳定度：<10-2纹波电压：<5mv

D单元：直流稳压5V,电流0.5A

E单元：交直流电压0～240V连续可调,电流2A

F单元：220V电压输出,供外接仪器使用。

三、单次脉冲源：每次可输出一对正负脉冲

四、函数信号发生器(正弦波、三角波、矩形波)

1、频率范围：5HZ-550KHZ分五个频段

2、频率指示：由HZ表直接读出

3、电压输出范围：正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V三级衰减：0db、20db、40db具有连续细调矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V,幅度连续可调三角波：5HZ-550KHZ>１V

五、音频功率放大器：输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。

六、智能型多功能交流测量电表：精度1.0级,能同时测量电路电流I、电压U、功率Kw、电能Kwh,工作时间T。八位液晶显示。

七、漏电保护：漏电动作电流30mA。

八、绝缘电阻：>5MΩ。

一、结构与配备(以二十四座为例)

(一)实验桌：学生实验桌12张,一桌二座,实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板,电路板注塑而成,表面布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路。元件盒盒体透明直观,内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、拆装方便。实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板,保护通用电路板和桌面(如需要在桌上放置电动机,焊接等)桌子下部是元器件储存柜,放置实验元件、器材、工具等。

(二)示教控制台:1台示教台,分别控制12台学生实验台的电源,通用电路板演示屏立在实验台上,尺寸:160×70mm.用于讲解、演示。

(三)实验台：共13台,学生实验桌和示教台上各配备1台。

((四)器材配备：人体复苏模型1个,灭火器1只,手电钻3把,台钻1台,表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套,电烙铁及烙铁架25套,指针万用表13只,数字万用表13只,电度表13只,兆欧表13只,钳形表13只,转速表1只,绕线机2台,保险盒39只,配电板26块,熔断器78只,拉线开关、圆插座、平灯头各26只,20W日光灯13套,交流电流表39只,交流电压表13只,换相开关13只,电阻一批,变压器组件13套,三相电动机拉具1套,钢锯架13把,单相电动机13台,三相180W鼠笼式电动机26台,100W直流电机1台,交流接触器52只,组合开关13只,3H铁壳按钮13只,热继电器26只,时间继电器13只,变压器13只,单刀开关13只,三相闸刀13只,信号灯13只,变压器绕线制作桌1张,双门立柜2个,敷铜板13片,初步焊接通用线路板及组件13套,13×22套电子技能实训考核组件(包括特制线路板及相应元器件),13套电工、电子实验所需的：电阻,电位器,电容,变压器,二极管,三极管,场效应管,集成,可控硅,传感器,逻辑电平开关,特制通用集成座等,学生凳25张。
