SB-528B电工模电数电电气控制实训装置
电工、模电、数电、电气控制实验装置、数电模电实验室设备主要面向院校的机电一体化技术、电气自动化技术、新能源应用技术、建筑电气工程技术等专业的《电工电子技术》、《数字电路》、《模拟电路》等相关课程的实验实训。既能完成电工、模电、数电实验又能进行电工、模电、数电实训考核。
一、产品的特点：
立式电工模电数电电气控制实训装置具有较完善的安全保护措施,较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成,根据实验复杂程度选取挂箱个数,根据实验电路在通用电路板上拼插实验电路,实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。立式电工模电数电电气控制实训装置结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
三、构成与配备：

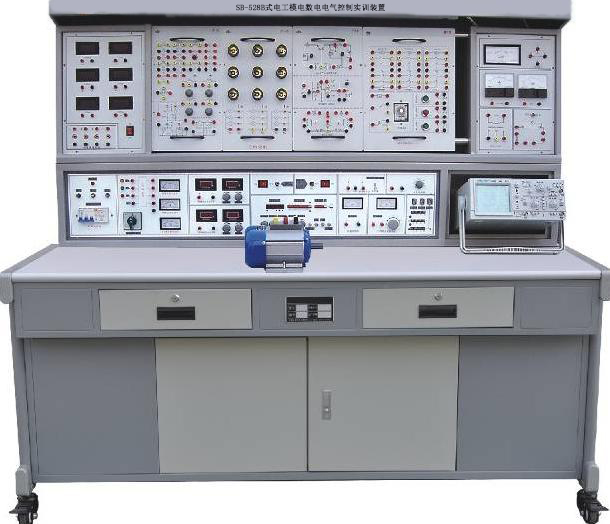

（1）构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。一台二座,规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件,下部为储存柜储存实验器件用。
4、实验模块挂箱：
SB-01电流源-电压源转换电路、受控源特性实验电路、直流实验电路组成。
SB-02由常用分立元件,RC选频网络测定单元组成。
SB-03三相负载
SB-04继电控制一单元
SB-05继电控制二单元
SB-06继电控制三单元
SB-10数电、模电九孔万能实验电路板一、二单元：电路板进口由ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。
（2）器材配备(1台2座)：
2台180W三相电动机,1只MF47万用表,1只数字万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套工具,2张学生凳。
（3）1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等透明创新模块（元件已装在单元盒内）,创新实验元件模块盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体采用压卡式结构、维修拆装方便。
（4）用户自备器材：示波器（型号不限）,功率表,滑线变阻器,毫伏表。
四、实验台、实验屏和实验操作桌结构及功能：
1、实验台构成与性能
1.1.电源及参数
1.1.1输入电源:三相四线电源,输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源,提供三相0～380V连续可调的交流电源,同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。
B组:低压交流电压3－24V分七档可调,*大输出电流1.5A,电流表指示。
C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
D组:双路稳流稳压电源,二路输出电压均为0～30V,由多圈电位器连续调节,输出*大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2,负载稳定度<10－2,纹波电压: <5mV。
E组:单相交流市电输出,供用户自备设备使用。
1.2功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率
4）输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计*高测量范围100MHz,自动换档。
1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频 电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显示数码管。
1.6绝缘电阻gt;5MΩ
1.7漏电保护：漏电动作电流≤30MA
２、实验屏：
2.1外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000uA。
2.2外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～10mA。
2.3外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。
2.4外测直流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。
2.5外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～100mA。
2.6外测交流电流表：精度０.５级,三位半数字式显示,测量范围０～1000mA。
2.7四路电流插座：与配备的电流插头配套使用,在实验中实现一表多测。
2.8指针式功率因数表：外测实验电路功率因数,2.5级。
2.9指针式±100uA电流表,1.5级,外测。
2.10指针10mA电流表,1.5级,外测。
2.11实验变压器：100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。
2.12日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模块挂箱实验时安放位置。挂箱调换,安放方便。
3、实验操作桌：加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。
五、设备配置清单（以30座为例）
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
多媒体示教控制台 |
套 |
1 |
||
2 |
实验屏 |
台 |
15 |
||
3 |
实验桌 |
个 |
15 |
||
4 |
学生凳 |
个 |
30 |
||
5 |
实训挂箱 |
SB-01直流实验电路组成 |
块 |
15 |
|
SB-02常用分立元件/RC选频网络测定单元 |
块 |
15 |
|||
SB-03三相负载 |
块 |
15 |
|||
SB-04继电控制一单元 |
块 |
15 |
|||
SB-05继电控制二单元 |
块 |
15 |
|||
SB-06继电控制三单元 |
块 |
15 |
|||
SB-10数电、模电九孔万能实验电路板 |
块 |
30 |
电路板进口由ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。 |
||
6 |
模电数电创新实验透明模块 |
套 |
15 |
见表一 |
|
7 |
交流电机 |
380V/180W |
台 |
30 |
|
8 |
绝缘皮 |
张 |
15 |
||
9 |
实验专用导线 |
套 |
15 |
红、黄、绿、兰、黑各10根 |
|
10 |
工具 |
套 |
15 |
||
（1） |
螺丝刀 |
小十字 |
把 |
15 |
|
（2） |
螺丝刀 |
大十字 |
把 |
15 |
|
（3） |
螺丝刀 |
小一字 |
把 |
15 |
|
（4） |
螺丝刀 |
大一字 |
把 |
15 |
|
（5） |
剥线钳 |
把 |
15 |
||
（6） |
尖觜钳 |
把 |
15 |
||
（7） |
万用表 |
MF-47 |
只 |
15 |
|
（8） |
数字万用表 |
DT890B+ |
只 |
15 |
|
（9） |
电 烙 铁 |
||||
（10） |
烙 铁 架 |
表一模电数电创新实验透明模块配置清单（每套）
模电数电创新实验透明模块名称 |
型号 |
数量 |
备注 |
电阻 |
4Ω |
1 |
2W |
电阻 |
5.1Ω |
2 |
2W |
电阻 |
8Ω |
1 |
2W |
电阻 |
10Ω |
1 |
2W |
电阻 |
16Ω |
1 |
2W |
电阻 |
20Ω |
1 |
1W |
电阻 |
30Ω |
1 |
1W |
电阻 |
51Ω |
2 |
1W |
电阻 |
75Ω |
1 |
1W |
电阻 |
100Ω |
2 |
1/8W |
电阻 |
120Ω |
1 |
1/8W |
电阻 |
150Ω |
1 |
1/8W |
电阻 |
200Ω |
1 |
1/8W |
电阻 |
240Ω |
1 |
1/8W |
电阻 |
300Ω |
2 |
1/8W |
电阻 |
330Ω |
1 |
1/8W |
电阻 |
470Ω |
1 |
1/8W |
电阻 |
510Ω |
2 |
1/8W |
电阻 |
620Ω |
1 |
1/8W |
电阻 |
650Ω |
1 |
1/8W |
电阻 |
1K |
2 |
1/8W |
电阻 |
1.5K |
1 |
1/8W |
电阻 |
2K |
2 |
1/8W |
电阻 |
2.4K |
2 |
1/8W |
电阻 |
2.7K |
1 |
1/8W |
电阻 |
3K |
2 |
1/8W |
电阻 |
3.3K |
1 |
1/8W |
电阻 |
3.9K |
1 |
1/8W |
电阻 |
4.3K |
1 |
1/8W |
电阻 |
4.7K |
2 |
1/8W |
电阻 |
5.1K |
3 |
1/8W |
电阻 |
6.8K |
2 |
1/8W |
电阻 |
7.5K |
1 |
1/8W |
电阻 |
9.1K |
1 |
1/8W |
电阻 |
10K |
5 |
1/8W |
电阻 |
13K |
2 |
1/8W |
电阻 |
15K |
1 |
1/8W |
电阻 |
20K |
2 |
1/8W |
电阻 |
30K |
1 |
1/8W |
电阻 |
36K |
1 |
/8W |
电阻 |
39K |
1 |
1/8W |
电阻 |
47K |
1 |
1/8W |
电阻 |
51K |
1 |
1/8W |
电阻 |
68K |
1 |
1/8W |
电阻 |
100K |
2 |
1/8W |
电阻 |
150K |
1 |
1/8W |
电阻 |
200K |
2 |
1/8W |
电阻 |
300K |
1 |
1/8W |
电阻 |
470K |
1 |
1/8W |
电阻 |
510K |
1 |
1/8W |
电阻 |
1M |
1 |
1/8W |
电 位 器 |
470Ω |
1 |
1/2W |
电 位 器 |
1K |
2 |
1/2W |
电 位 器 |
4.7K |
1 |
1/2W |
电 位 器 |
10K |
1 |
1/2W |
电 位 器 |
47K |
1 |
1/2W |
电 位 器 |
100K |
1 |
1/2W |
电 位 器 |
470K |
2 |
1/2W |
电 位 器 |
1M |
1 |
1/2W |
电解电容 |
0.1?F |
1 |
16V |
电解电容 |
4.7?F |
1 |
16V |
电解电容 |
10?F |
3 |
16V |
电解电容 |
33?F |
1 |
16V |
电解电容 |
47?F |
2 |
25V |
电解电容 |
100?F |
3 |
35V |
电解电容 |
220?F |
1 |
35V |
电解电容 |
470?F |
1 |
35V |
瓷片电容 |
300P |
1 |
63V |
瓷片电容 |
1000P |
2 |
63V |
瓷片电容 |
4700P |
1 |
63V |
瓷片电容 |
0.01?F |
3 |
63V |
瓷片电容 |
0.1?F |
2 |
63V |
瓷片电容 |
0.47?F |
1 |
63V |
瓷片电容 |
1?F |
1 |
250V |
瓷片电容 |
2?F |
1 |
250V |
音频输入变压器 |
1 |
||
音频输出变压器 |
1 |
||
变 压 器 |
220/6V.6V.24V |
1 |
8W |
电感 |
8Ω |
1 |
|
电感 |
390UH |
1 |
|
二 极 管 |
4007 |
4 |
|
二 极 管 |
2AP9 |
1 |
|
发光二极管 |
2 |
||
稳压二极管 |
2CW54 |
2 |
|
稳压二极管 |
2CW76 |
1 |
|
光敏二极管 |
1 |
||
晶振 |
10M |
1 |
|
场效应管 |
3DJ6 |
1 |
|
单 结 管 |
BT33 |
1 |
|
晶 闸 管 |
KP1 |
1 |
|
三 极 管 |
3DG6 |
2 |
|
三 极 管 |
3DG12 |
2 |
|
三 极 管 |
3AX31 |
1 |
|
三 极 管 |
3DA1 |
1 |
|
三端稳压 |
7805 |
1 |
|
指示灯(信号灯) |
1 |
12V |
|
开关 |
2 |
||
喇叭 |
8Ω/0.2W |
1 |
|
继 电 器 |
6V |
1 |
|
电平开关和逻辑电平指示 |
2 |
16位 |
|
集 成 座 |
14脚 |
4 |
|
集 成 座 |
16脚 |
2 |
|
集 成 座 |
20脚 |
1 |
|
集 成 座 |
28脚 |
1 |
|
互感线圈 |
1 |
||
集成运放 |
UA741 |
2 |
|
定时器 |
NE555 |
1 |
|
功率放大器 |
LA4101 |
1 |
|
数模转换器 |
DAC0832 |
1 |
|
模数转换器 |
ADC0809 |
1 |
|
TTL与非门 |
74LS00 |
1 |
|
TTL集电极开路与非门 |
74LS03 |
1 |
|
TTL非门 |
74LS04 |
1 |
|
TTL与门 |
74LS08 |
1 |
|
TTL三输入与门 |
74LS11 |
2 |
|
TTL四输入与非门 |
74LS20 |
1 |
|
TTL或门 |
74LS32 |
1 |
|
TTL触发器 |
74LS74 |
2 |
|
TTL异或门 |
74LS86 |
1 |
|
JK触发器 |
74LS112 |
1 |
|
缓冲器 |
74LS125 |
1 |
|
译码器 |
74LS138 |
2 |
|
数据选择器 |
74LS153 |
1 |
|
计数器 |
74LS160 |
2 |
|
计数器 |
74LS161 |
1 |
|
D触发器 |
74LS175 |
1 |
|
加减计数器 |
74LS192 |
2 |
|
移位寄存器 |
74LS194 |
1 |
|
计数器 |
74LS196 |
3 |
|
CMOS与非门 |
CD4011 |
1 |
|
条形磁铁 |
1 |
||
铁棒 |
1 |
