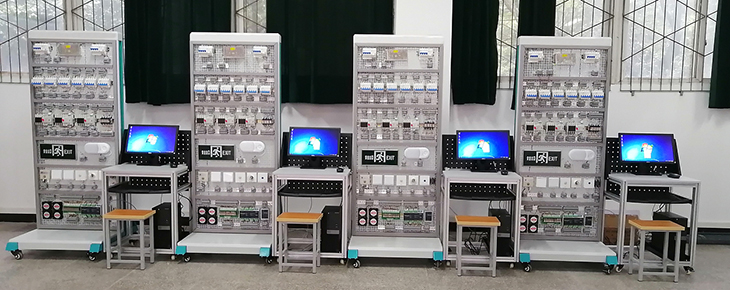

SBWXJ-01G1网孔板型高级电工实训装置
一、概 述
网孔板型高级电工实训装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的,它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、网孔板型高级电工实训装置特点：
1.电气控制线路元器件都装在网孔板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源,即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统,并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全；
5.主要工控元器件都通过导线引到接插两用接线端子上,学生接线时只需在端子上进行插线或接线,有利于保护元器件；
6.通过走线槽进行走线,进行工艺布线训练。
三、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10%? 50Hz
2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重量：100Kg
5.外形尺寸：框架：800×600×1900mm,电脑桌：600×550×1100mm
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、 一体化网络型高级维修电工及技师电工技能培训考核实训装置总体配置表
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
维修电工实训考核台架 |
台 |
1 |
外形尺寸：800mm×700mm×1900mm； 材料：钢铝结构；符合国家相关环保要求； 输入电压：AC? 380 V±10%? 50 Hz三相五线； 容量：＜1.5 kVA； |
|
2 |
电气控制实训单元挂箱及电机 |
套 |
1 |
配套元器件,包含交流接触器、热过载继电器,时间继电器、按钮开关、行程开关等。 |
|
台 |
1 |
SBDJ-01 |
单相电容起动电动机,交流220V |
||
SBDJ02 |
三相鼠笼电动机AC220V 是一表示2（Y） |
||||
SBDJ03 |
三相鼠笼电动机AC 380V（Y/△,带速度继电器） |
||||
SBDJ04 |
双速异步电动机AC 380V（△/YY） |
||||
3 |
变频器实训单元 |
套 |
1 |
西门子V20变频器,带有RS485通讯接口及BOP操作面板。 |
|
4 |
PLC主机单元 |
套 |
1 |
配西门子CR40主机,集成数字量I/O（24路数字量输入,16路数字量输出）,RS-485通讯口,通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。 |
|
5 |
PLC虚实结合控制实训模块 |
块 |
1 |
包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训（不少于36实训模块）,指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。 |
|
6 |
触摸屏单元 |
块 |
1 |
配置昆仑通态触摸屏TPC7062TI |
|
7 |
电机导轨及光码盘测速系统 |
1 |
套 |
含光码盘测速系统（配有高精度光电编码器）一套,电机导轨1幅,道轨平整度好,无应力变形,同心度好。 |
|
8 |
通讯编程电缆 |
1 |
根 |
用于PLC主机与PC机通讯 |
|
9 |
工控组态软件 |
1 |
套 |
||
10 |
电工连线 |
套 |
1 |
20根：长1000mm黄6条、绿6条、红6条、黑2条； 10根：长600mm黄2条、绿2条、红2条、蓝2条、黑2条。 |
|
11 |
常用工具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
|
| 12 | 实验说明书 |
套 |
1 |
指导学生实训 |
|
13 |
交换机 |
台 |
1 |
5口交换机 |
|
