2023年10月27日? 网孔型万能电气控制与及机床电路实训考核鉴定装置

SBWK-88A网孔型万能电气控制与及机床电路实训考核鉴定装置

一、概述

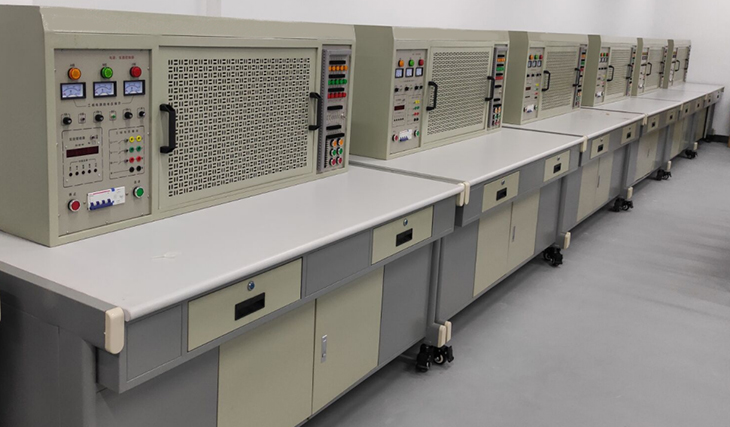

网孔型万能电气控制与及机床电路实训考核鉴定装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成"工厂电气控制"、"电机拖动"、"控制线路与技能训练"、"常用机床控制线路"等课程的实训与考核,增加元器件能扩展"电工技能实训"、"电工仪表与测量"等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。

二、特点

1、电气控制线路元件装在网孔板上,操作方便、机动灵活、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。

3、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外,380V交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。

4、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。

三、技术性能

1、输入电源：三相四线～380V±10%? 50Hz

2、温度：-5℃～+40℃,相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1500mm×750mm×1350mm

四、装置的配备及功能

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝合金面板

1、主控功能板

（1）三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

（2）设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

（3）三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。

（4）定时器兼报警记录仪（服务管理器）,平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能；此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。

2、辅助器件安装屏

（1）红、黄、绿信号灯各5只

（2）大功率降压电阻75Ω/75W 3只,能耗制动电阻10Ω/25W 1只

（3）控制按钮6只

（4）整流二极管IN5408 4只

（5）单相开关1只

（二）网孔板1块：元器件在其上合理布局,正确走线完成实训考核项目。

★（三）、智能考核系统

采用MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。

手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的。

手持移动控制终端不联网时可作单机操作,当带驱动模块的无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

可通过PC机或平板电脑控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。

用户可选择通过无线或RS-232串口通讯与其它配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

（四）基本器材配备清单

序号	产品名称	数量	单位
1	交流接触器	6	只
2	热继电器	3	只
3	电子式时间继电器	2	只
4	3P直插式熔断器	1	只
5	2P直插式熔断器	1	只
6	低压断路器	1	只
7	电磁阀	1	只
8	十字开关	1	只
9	行程开关	4	只
10	控制按钮	6	只
11	转换开关	1	只
12	50W控制变压器	1	只
13	灯头座	1	只
14	电容	2	只
15	导轨	30	厘米
16	接线端子	20	孔
17	导线	50	米
18	走线槽	2	米
19	工具1套万用表1只螺丝刀1把尖嘴钳1把剥线钳1把电工刀1把电笔1支卷尺1只钢锯1把
20	三相鼠笼式异步电动机(Y)	1	台
21	三相鼠笼式异步电动机(△)	1	台
22	双速异步电动机	1	台
	三相鼠笼式异步电动机(Y/△)	1	台

（五）实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。

五、基本实训考核项目（增加元器件即可增加实训项目）

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.Y/△启动自动控制线路

5.用倒顺开关三相异步电动机正反转控制

6.接触器联锁的正反转控制线路

7.按钮联锁的三相异步电动机接触器正反转控制线路

8.双速电动机的切换运行控制线路

9.双重联锁的三相异步电动机正反转控制线路

10.电动葫芦电气控制线路

11.C6140普通车床电气控制线路

12.C650-2普通车床电气控制线路

13.M7120平面磨床电气控制线路

14.M7130K平面磨床电气控制线路

15.M1432A万能外圆磨床电气控制线路

16.X62W型万能铣床电气控制线路

17.Y3150型滚齿机控制电路

18.Z3040摇臂钻床电气控制线路

19.Z35摇臂钻床电气控制线路

20.T68卧式镗床电气控制线路

六、配套教学资源（全室共1套）

（一）在线教育课程开放平台（具有软件著作权,配1个登录帐号）:

1）本系统是互通教学多元化管理平台,将用户传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计！

2）课程资源：多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发,在pc端win系统上运行（win7、win8、win10,注不包含win xp）软件。

3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！

4）部分微课内容举例：

学习项目	学习任务	参考课时
项目一、三相异步电动机启动线路制作、调试与故障排除	任务一：识别低压电器及异步电动机	2
	任务二：点动与自锁正转控制线路的实施	12
	任务三：联锁正反转控制线路的实施与检测	12
	任务四：Y-△降压启动控制线路分析与接线	6
	任务五：三相异步电动机顺序控制线路安装与测试	6
项目二三相异步电动机行程控制线路的设计及实施	任务一：电动葫芦控制线路设计及实施	6
项目二三相异步电动机行程控制线路的设计及实施	任务二：工作台自动往返线路设计及实施	4
项目三三相异步电动机制动控制线路分析设计及实施	任务一：三相异步电动机反接制动控制线路安装与测试	4
项目三三相异步电动机制动控制线路分析设计及实施	任务二：三相异步电动机能耗制动控制线路安装与测试	4
项目四卷帘门控制电路的安装、调试及故障排除	任务一：卷帘门控制电路的安装、调试及故障排除	10
	任务二：卷帘门PLC控制电路设计	4
	任务三：卷帘门PLC控制控制程序设计与调试	6
项目五传送带送料装置控制线路的安装、调试及故障排除	任务一：传送带送料装置控制电路安装、调试及故障排除	10
	任务二：用PLC技术实现传送带送料装置控制	4
	任务三：编写调试PLC程序及系统总调试	6

（二）仿真软件

1、机床电气线路仿真教学软件（具有软件著作权）

一、软件要求：

软件以实际工程项目为主线,以施工任务为引领,突出技能训练；强调职场场景,全部训练在三维场景下进行；重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。

本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。

二、技术参数：

包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。

（一）CA6140车床

1、实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。

2、车床认知包括两部分：车床认知和车床工作

车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。

车床工作：通过点击仿真车床按钮来操作车床运行,了解CA6140车床运作原理流程。

3、电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

4、车床壁龛主电线路连接

实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

5、车床壁龛控制电路连接

6、车床壁龛外部接线

教学资源：CA6140型车床电气控制线路的安装与调试的文字教学资源。

（二）Z37钻床

1、实训内容：钻床认知、电路原理、钻床壁龛主电线路连接、钻床壁龛控制电路连接、钻床壁龛外部接线、教学资源。

2、钻床认知包括两部分：钻床认知和钻床工作

钻床认知：展示钻床主要组成部分。包括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、工作台。

钻床工作：通过点击仿真车钻按钮来操作钻床运行,了解Z37钻床运作原理流程。

3、电路原理：电路图包括电源开关、冷却泵电动机、主轴电动机、摇臂升降电动机、立柱松紧电动机、抵押照明、零压保护、主轴电动机控制、摇臂升降控制、立柱松紧控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

4、钻床壁龛主电线路连接

实训内容：接线盒内仿真各种接线器件,可以自由接线。点击操作提示后,应连线的器件接线点高亮闪烁显示。同时配备原理图,连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

5、钻床壁龛控制电路连接

6、钻床壁龛外部接线

实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。

教学资源：Z37型车床电气控制线路的安装与调试的文字教学资源。

（三）M7130磨床

1、实训内容：磨床认知、电路原理、磨床壁龛主电线路连接、磨床壁龛控制电路连接、磨床壁龛外部接线、教学资源。

2、磨床认知包括两部分：磨床认知和磨床工作

磨床认知：展示磨床主要组成部分。包括立柱、照明灯及开关、工作台、滑座、砂轮架、电磁吸盘。

磨床工作：通过点击仿真磨床按钮来操作钻床运行,了解M7310磨床运作原理流程。

3、电路原理：电路图包括电源开关及保护、砂轮电动机、冷却泵电动机、液压泵电动机、控制电路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

4、磨床壁龛主电线路连接

5、磨床壁龛控制电路连接

6、磨床壁龛外部接线

实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。

教学资源：M7130型磨床电气控制线路的安装与调试的文字教学资源。

（四）X62W铣床

1、实训内容：铣床认知、电路原理、铣床壁龛主电线路连接、铣床壁龛控制电路连接、铣床壁龛外部接线、教学资源。

2、铣床认知包括两部分：铣床认知和铣床工作

铣床认知：展示铣床主要组成部分,包括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、工作台、回转盘、横溜板、升降台、底座。

铣床工作：通过点击仿真铣床按钮来操作铣床运行,了解X62W铣床运作原理流程。

3、电路原理：电路图包括电源开关及保护、主轴电动机、冷却泵电动机、进给电动机、整流变压器、整流器、主轴制动、工作台快速移动、控制照明变压器、照明、主轴控制、快速进给控制、工作台进给控制。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

4、铣床左壁龛主电线路连接

5、铣床左壁龛控制电路连接

6、铣床右壁龛控制电路连接

7、铣床右壁龛主电线路连接

8、铣床壁龛外部接线

实训内容：接线盒内仿真各种接线器件,可以自由接线。同时配备原理图,参照原理图进行连线。接线完成图呈现器件连接完成后效果图。
