2023年3月16日
SBDLX-08C智能型装接表电工实训系统
一、概 述
随着我国电力事业的发展,科技水平的提高,电能计量装置发展迅速、种类繁多,而装表接电作为电力工程中较为重要环节,有着十分重要的意义。本实训系统根据装表接电工工种要求,提供了丰富的资源,学生可以在实训系统上完成高压计量接线和低压计量接线,并可实现带电检查,更重要的是,本系统可以全方位的培训学生在不同的供电方式下、不同的用电方式下,正确的选择电能表并装表接电。
本装置采用准实物化设计,学生通过安装接线及调试过程来熟悉调试装表接电的方法和步骤。

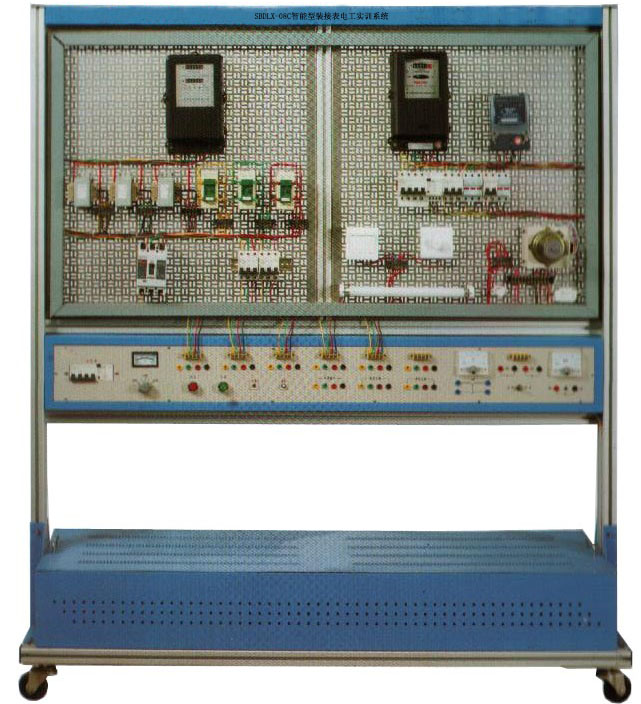

参考图片
本实训装置能以直观的教学形式对学生进行专业技能的实训,具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。
本装置适用于工厂供配电,电气技术等专业的相关课程的实训考核,也可用于电力行业从事计量、装表、抄表工作的人员培训。
二、特 点
1.布线自主灵活：装置采用 经典形式网孔板结构,学生可以自主、灵活的安排元件器的布局,进行布线设计；
2.资源丰富：装置配备了电源、表计、开关、感性负荷、阻性负荷,方便学生对元件进行检测、接线；
3.保护完善：装置带有过流保护、漏电保护、过压保护。
三、技术性能
1.输入电源：三相四线～380V±10%? 50Hz
2.工作环境：温度-10℃～+50℃
3.装置容量：＜5kVA
4、外形尺寸：1600mm×600mm×1900mm
5、电脑桌尺寸：600mm×600mm×1200mm
四、装置配置
(一)屏体
屏体由网孔板、铝质型材构建；屏下方设有负载箱。装置整体结构坚固、造形美观大方。
1、网孔板：优质钢板经数控加工而成,网孔呈2×2排列,适用于常用的各种电气元器件的直接安装。
2、实训框架：40mm×40mm铝型材组装而成,底部装有脚轮,便于移动和搬运。
3、电源控制屏：装有漏电开关,电压监视系统,启动、停止按钮,检测仪表个2种接线方式的接线端口。
4、负载箱：箱内装有大功率负载,表面有网孔罩保护,具有安全性和散热性。
5、远程抄表、智能付费管理软件。
(二)实训元件
1.电流互感器
2.电压互感器
3.塑壳断路器
4.微型断器器
5.各式电能表
五、实训项目
实训项目一电流互感器的极性检查
实训项目二电压互感器的极性检查
实训项目三普通卡表的接线调试
实训项目四普通卡表的充值操作
实训项目五RS485预付费电表的接线调试
实训项目六RS485预付费电表的充值、查余操作
实训项目七电力载波远程抄表系统的接线调试
实训项目八电力载波远程抄表系统管理软件的操作
实训项目九GRPS预付费电表的接线调试
实训项目十GRPS预付费电表远程抄表软件的操作
实训项目十一 远程抄表元件费率调整实训操作
六、配置清单
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
漏电开关 |
DZ47LE32 C16 4P |
只 |
1 |
2 |
空开 |
DZ47 C10 3P |
只 |
4 |
3 |
空开 |
DZ47 C10 2P |
只 |
1 |
4 |
塑壳断路器 |
NM1 63A 3P |
只 |
1 |
5 |
保险座 |
RT18-32 3P |
只 |
1 |
6 |
保险座 |
RT18-32 2P |
只 |
1 |
7 |
电压互感器 |
400V/100V |
只 |
3 |
8 |
电流互感器 |
BH-0.66 30/5 |
只 |
3 |
9 |
日光灯 |
电子式20W |
套 |
1 |
10 |
大翘班开关 |
86型含底座 |
套 |
1 |
11 |
风扇无极调速器 |
86型含底座 |
套 |
1 |
12 |
无极调速电机 |
配套调速器含电容 |
套 |
1 |
13 |
接线端子 |
TB1504 |
只 |
10 |
14 |
接线端子 |
TB1512 |
只 |
6 |
15 |
单相预付费电表 |
预付费卡表 |
只 |
2 |
16 |
单相预付费电表 |
RS485预付费电表 |
只 |
2 |
17 |
三相预付费电表 |
RS485预付费电表 |
只 |
2 |
18 |
单相无线预付费电表 |
GRPS预付费电表 |
只 |
2 |
19 |
读卡器 |
|
只 |
1 |
20 |
采集器 |
|
套 |
1 |
21 |
多功能集中充值终端 |
|
套 |
1 |
22 |
购电卡 |
|
张 |
2 |
23 |
集中器 |
|
套 |
1 |
24 |
导线 |
1米黄 |
条 |
6 |
25 |
导线 |
1米绿 |
条 |
6 |
26 |
导线 |
1米红 |
条 |
10 |
27 |
导线 |
1米黑 |
条 |
10 |
28 |
三相异步鼠笼电机 |
1.1KW |
台 |
1 |
29 |
阻性负载 |
1KW |
套 |
3 |
30 |
充值卡管理软件 |
|
套 |
1 |
31 |
电力载波远程抄表软件 |
|
套 |
1 |
32 |
GRPS远程抄表软件 |
|
套 |
1 |
