SB-ZKYLB自控计控原理实验系统
自控计控原理实验系统本实验箱是自控/计控二合一的教学实验系统。它采用模块式结构,可构造出各种型式和阶次的模拟环节和控制系统。还可进行以微机为控制平台的计算机控制技术实验教学,做到一机多用。

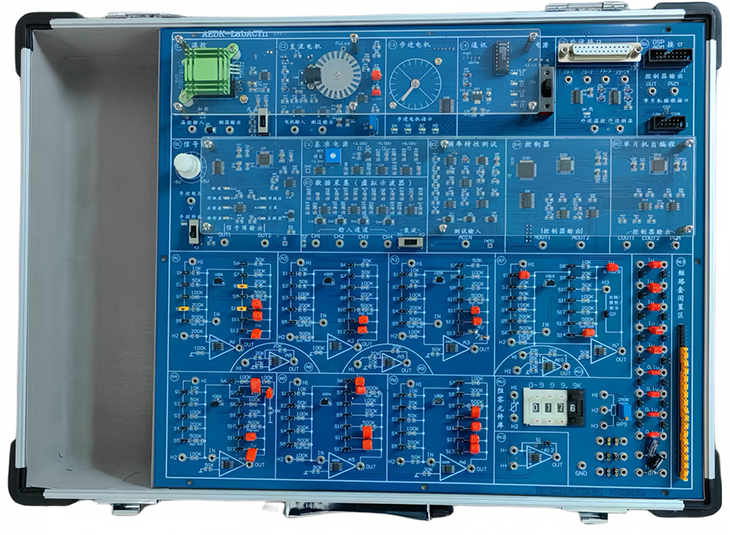

图片仅供参考
一、系统组成
1、电源
输入单相三线～220V±10%? 50Hz。输出直流±5V/2A、±12V/0.5A电源,均有接反和短路保护功能。
2、CPU系统
采用主从方式多CPU结构。CPUA：为主控处理器,用于系统管理,与上位机通讯,数据采集及计控实验等；CPUB：为辅控处理器,用于信号源发生及自控实验等；CPUC：为自编程处理器,用于提供用户二次开发的单片机自编程。各CPU均采用C8051F410芯片,自带A/D、D/A转换,转换精度均为12位（bit）。
3、与电脑通讯
采用RS232串口联接,也可加接USB转RS232联接电缆,与电脑USB口联接。
4、被控对象（运算模拟单元）
采用模块式结构,提供11个实验用基本运放模拟单元,构成比例环节、惯性环节、积分环节、比例微分环节,PID环节和典型的二阶、三阶系统等。
5、阻容元件库
0-999.9K直读式可变电阻,250K电位器,多组电容。
6、信号源模块CPUB
① 提供矩形波、正弦波、斜坡、阶跃波、方波、微分脉冲等的单信号源,或同时发生两种不同类型信号,其输出幅度、宽度、频率、斜率可在PC机界面上设置。
②提供继电特性、饱和特性、死区特性、间隙特性、延迟特性等的非线性环节输出,其输出幅度、宽度、斜率可在PC机界面上设置。
③每个实验范例都提供信号源默认值。
7、频率特性测试模块
实验机自带扫频功能,在频率特性中采用扫频方式,自动生成闭环、开环伯德图及奈氏曲线（六个）,在一个界面上全部显示,观察时可任选一个进行放大显示（可多次、反复选择）,观察方便直观。
可自动搜索谐振峰值或穿越频率。
8、数据采集／虚拟示波器模块
在示波器界面分成上、下两块显示区,可同时有多达七个通道显示。在自动控制原理实验中供虚拟示波器显示用,在计算机控制技术实验中即供虚拟示波器显示用,又可作为控制器模块输入。数据采集精度为12位（bit）。
9、控制器模块CPUA
在计算机控制技术实验中用于计算机的控制计算与输出。A/D、D/A转换精度为12位。PID控制及直接数字控制实验的控制参数（包括采样周期）可在界面上直接设定和修改,每项范例实验的控制参数（包括采样周期）,都在界面上向用户提供了默认值。
10、温控、直流电机、步进电机模块
①温控模块由温度载体和功率放大器、调节器、温度传感器、T／V转换器等组成,可
进行离散增量型PID闭环控制、PWM方式PID闭环控制、位式闭环控制及外接烤箱PID闭环控制。
②直流电机模块由直流电机和电机驱动功率放大器、调节器、电机转速检测传感器、F/V
转换器等组成,可进行直流电机转速数字PID闭环控制。
③进电机模块由步进电机及指针等组成,可进行步进电机转速数字四相四拍、四相八拍
方式工作,正、反转及转速控制,并提供实验范例。
11、外设接口模块
提供外设的扩展接口,例如烤箱的温度控制。
12、选购件
①单片机自编程模块CPUC：在单片机自编程计控实验中用于计算机的控制计算与输出。
②C平台自编程模块
③U-EC5仿真模块,用于单片微处理器自编程计控实验。
二、实验项目
1、自动控制原理实验项目
1)线性系统的时域分析实验：
●典型环节的模拟研究
● 二阶系统的瞬态响应和稳定性
●三阶系统的瞬态响应和稳定性
2)线性控制系统的频域分析实验：
●一阶惯性环节的频率特性曲线
●二阶闭环和开环系统的频率特性曲线实验
3)线性系统的校正与状态反馈：
● 频域法串联超前校正
● 频域法串联迟后校正
● 时域法串联比例微分校正
● 时域法局部比例反馈校正
● 时域法微分反馈校正
● 线性系统的状态反馈及极点配
4)非线性系统的相平面分析实验：
● 典型环节的模拟研究
● 二阶非线性控制系统
● 三阶非线性控制系统
2、计算机控制技术实验项目
1）采样与保持
●采样实验
●采样控制
2）微分与数字滤波
●一阶微分反馈控制
●四点微分均值反馈控制
●模拟一阶惯性数字滤波
●四点加权平均数字滤波
3）数字PID控制
a)被控对象辨识
●对象开环辨识
●对象闭环辨识
b)二阶PID控制
●位置型PID控制
●增量型PID控制
●积分分离PID控制
●带死区PID控制
●型位置型PID控制
●型增量型PID控制
●带有延迟对象PID控制
c)三阶PID控制：
●位置型PID控制
●型位置型PID控制
●型增量型PID控制
d)串级PID控制
●二阶串级PID控制
●三阶串级PID控制
e)比值PID控制：单闭环／双闭环比值控制
●单闭环比值PID控制
●双闭环比值PID控制
f)前馈-反馈控制
●静态前馈-反馈PID控制
●动态前馈-反馈PID控制
g)解耦控制
●静态前馈补偿解耦PID控制
●动态前馈补偿解耦PID控制
4）二阶位式控制
5)大林算法控制
●大林算法控制
●消除振铃大林算法控制
6)最少拍控制
●最少拍有纹波控制系统
● 最少拍无纹波控制系统
3、控制系统应用实验项目
(1)直流电机PID转速控制
(2)温度增量型PID控制
(3)温度PWM方式PID控制
(4)温度位式控制
(5)烤箱位式控制
(6)步进电机转速、转角控制
三、实验箱配置
序号名称说明数量
1主机箱含机箱、工作电源、常用信号源、实验电路区等1台
2交流电源线1.5m1根
32号实验导线40cm25根
4串口通信线（2、3直通）1.5m1根
5实验指导书2本
附：使用本实验箱需配套仪器仪表：电脑、万用表和示波器（可以选配,实验箱上自带示波器）。
三、系统特点
1、被控对象采用模块式结构
采用模块式结构将使被控对象构建方便,只须采用短路套跨接及少量模块间的联线就能构造出各种型式和阶次的模拟环节,直观且简化了实验操作和设备管理。
2、时域分析界面
可同时有多达七个通道显示,可拖动界面上标尺测X轴（时间值）和Y轴（幅度值）,波形可上、下、左、右随意移动,X、Y轴比例可随意修改,每个实验只运行一个实验工作周期,如果运行时间超过界面时,将继续滚动显示,停止后将自动停在起始位置。每个实验在界面上显示该实验范例的原理图,便于用户脱开实验指导书进行实验,见附件1。
在非线性系统实验时有相平面显示方式,见附件3。
3、频域分析界面
频域分析界面可由用户随意选择设置所需测试的频率点(最多为60点),系统集成软件按频率设置点,一次生成该实验系统的闭环和开环对数幅频特性曲线、对数相频特性曲线（伯德图）,幅相特性曲线（奈奎斯特图）,共六种特性曲线,并在一个界面上全部显示,供用户使用。测试完成后,将同时自动形成闭环、开环伯德图及奈氏曲线（连续曲线）；用户可在曲线上随意增添频率点,查找曲线上各频率点的各特征参数,例如谐振频率、谐振峰值,穿越频率、相位裕度等。
实验过程中,对每个频率点测试完成后,在界面上将同步显示该角频率的闭环和开环L、 、Im、Re数值。
在所选频率点全部测试完成后,可移动标尺读出各频率点的相应数值。
频域分析界面也可由用户根据被测对象的频率特性设置一个最低频率点和一个最高频率点,然后采用谐振峰值或穿越频率搜索方式,让实验机自动画出频率特性曲线,无须用户费心设置各频率点,见附件2。
用户还可在界面上点击《测试数据》,读出已测频率点的L、 等值,分析实验情况。
4、计算机控制技术实验
PID控制及直接数字控制实验的控制参数（包括采样周期）可在界面上直接设定和修改,而不用在程序上进行复杂的修改设定,以免破坏原有的控制程序。这种直接在界面上修改控制参数的方法既直观又方便,免去了修改编写程序时所花的大量精力。
每项范例实验的控制参数（包括采样周期）,都在界面上向用户提供了默认值。
5、多种自编程计控实验平台
(1)C平台自编程
C平台自编程计控实验是通过VC6.0开发环境用C语言进行编写计控实验程序。集成开发环境界面如图5所示。用户进入该界面编写控制程序,或打开范例文件夹,调出控制系统参考源程序,进行编译、连接、加载、运行,见附件5。
用户自行编写的控制程序将在PC机上全速运行,等待实验机的《开始》和《停止》信号,按采样周期读取实验系统的输出值,计算出控制值输出,进行算法控制。
(2)单片机自编程
单片机自编程计控实验通过C8051FXXX单片机开发环境用C51语言进行编写计控实验程序,集成开发环境界面如图6所示。用户进入该界面编写控制程序,或打开范例文件夹,调出控制系统参考源程序,进行编译、连接、加载、运行,见附件6。
用户自行编写的控制程序将在实验机单片机自编程（B5）模块上全速运行,等待实验机的《开始》和《停止》信号,按采样周期读取实验系统的输出值,计算出控制值输出,进行算法控制。
每项实验都向用户提供范例程序。
