2022年11月5日

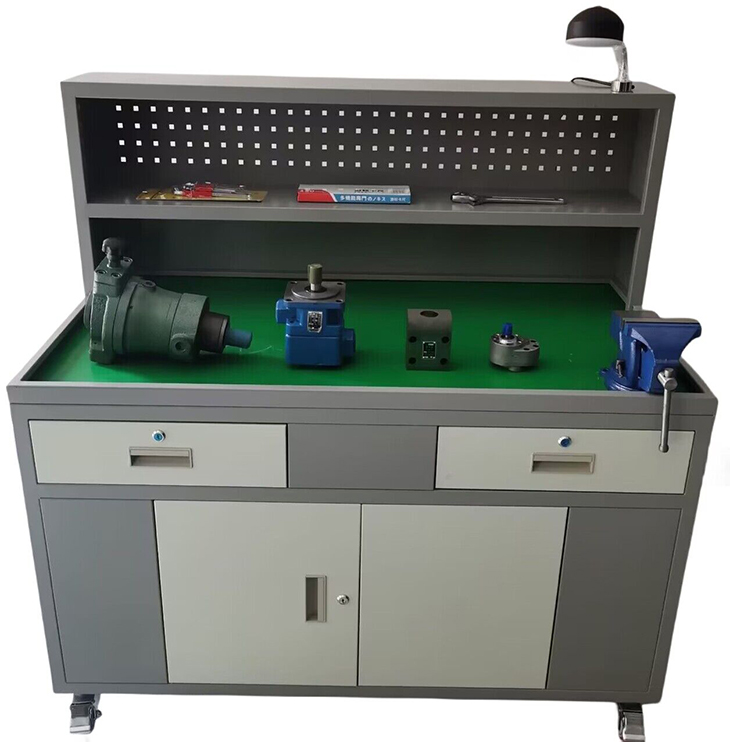

SBYY-CZ液压元件拆装实训装置
一、概述
液压元件拆装实训台,液压元件是液压系统的重要组成部分,本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识,适合各职业院校机电类专业"液压传动"、"液压与气压传动"等课程的实训教学需要。
注：图片仅供参考
二、技术参数
1、交流电源：单相AC 2200 V±10% 50Hz；
2、相对温度：-10～50℃；
3、相对湿度：＜85%（25℃）
4、外形尺寸：约1500mm×700mm×800mm；
5、整机功耗：≤1.0 kVA；
6、实训台：采用钣金结构设计,表面为双层亚光密纹喷塑工艺处理,台面采用下凹设计,增加台虎钳,以及绝缘防滑垫,同时为液压阀拆装时提供一个良好的接油、防震平台。
7、控制屏：采用钣金结构设计,表面为双层亚光密纹喷塑工艺处理。装置配套装有30W日光灯照明及交流电源插座,能为操作提供一个明亮的工作环境。
三、功能特点
1、可以对工业液压元件进行拆装实验。
2、为减小拆装时的碰撞而引起的噪音,在台面上铺设有防静电皮垫。
3、台面上还设有小元器件盒,以防止零件的丢失。
4、设计了一块拆装垫块防止拆装时损坏桌面。
5、设有抽屉、日光灯、交流电源插座。
6、实训桌采用金属框架制作,表面为双层亚光密纹喷塑工艺处理。
四、实训项目
1、油泵拆装实训
2、液压油缸拆装实训
3、方向阀拆装实训
4、压力阀拆装实训
5、流量阀拆装实训
五、设备配置清单
序号 |
元件名称 |
规格／型号 |
数量 |
单位 |
备注 |
1 |
实训台、控制屏 |
1500x700x800mm |
台 |
1 |
铁质双层亚光密纹喷塑结构 |
2 |
齿轮泵 |
BB-B6 |
台 |
1 |
|
3 |
柱塞泵 |
5MCY-1 |
台 |
1 |
|
4 |
叶片泵 |
YB1-10B |
台 |
1 |
|
5 |
直动式溢流阀 |
P-B10 |
只 |
1 |
|
6 |
先导式溢流阀 |
Y-10B |
只 |
1 |
|
|
高压溢流阀 |
DB-10B |
只 |
1 |
|
7 |
减压阀 |
J-10B |
只 |
1 |
|
8 |
节流阀 |
L-10B |
只 |
1 |
|
9 |
单向阀 |
I-10B |
只 |
1 |
|
10 |
换向阀 |
34E-10B |
只 |
1 |
|
11 |
高压换向阀 |
3WE6A |
只 |
1 |
|
12 |
单杠双作用液压缸 |
MOB40-200 |
只 |
1 |
|
13 |
钢皮尺 |
30CM |
把 |
1 |
|
14 |
千分尺 |
0~25mm |
把 |
1 |
|
15 |
卡簧钳（内、外） |
P1ERS |
把 |
2 |
|
16 |
活动扳手 |
6"-150mm |
把 |
1 |
|
17 |
10"-250mm |
把 |
1 |
|
18 |
内六角扳手 |
JTECH |
套 |
1 |
|
19 |
拆装垫块 |
|
块 |
1 |
元件在垫块上拆装 |
20 |
橡胶垫皮 |
|
张 |
1 |
|
21 |
实训指导书 |
|
册 |
1 |
|
22 |
元件盒 |
|
个 |
1 |
|
23 |
台虎钳 |
|
个 |
1 |
|
24 |
工具箱 |
|
个 |
1 |
|
