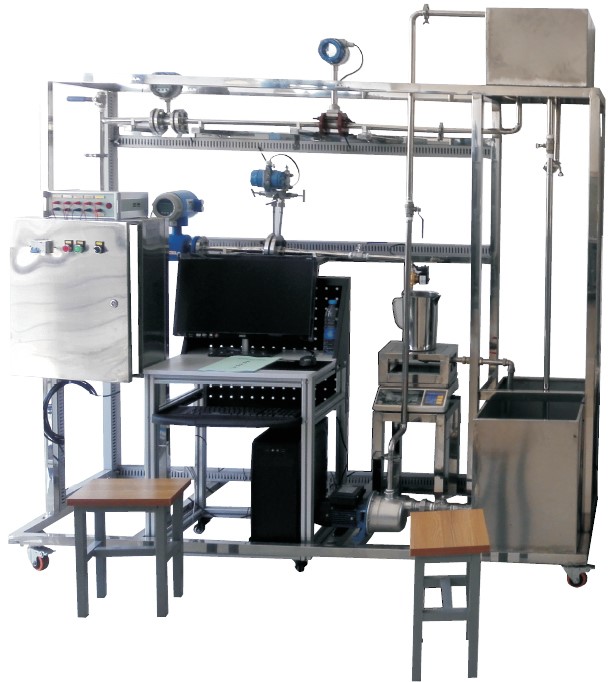

SBJYD-98E液体流量仪表标定实验装置
一、概述
流量是生产与科学试验中的重要参数,不论是工业生产还是科学试验都需要进行流量的测量,以核算过程或设备的生产能力及各部分流量所占的比例,以便对过程或设备作出评价。目前,测量流量的仪表大致可分为三类,即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定,建立了流量刻度标尺,但是在实验室或生产上应用时,工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计,则需要在使用之前进行现场校准工作。
本试验台主要采用称重法,对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据,经过串口传输给计算机使用；完成实时数据读取,数据计算和数据存储,历史数据查询以及实时曲线绘制,并实现流量计标定。
二、 系统组成
实验系统由水路系统、电子称重单元、数据采集系统、计算机测量控制系统和被校准流量计等单元组成（图1）。
图1实验系统示意图
1.循环水泵；2.总阀；3.溢流阀；4.高位水箱；5.12.14.? 15.排液阀；6.电磁流量计；
7.比例调节阀；8.涡街流量计；9.涡轮流量计；10.孔板流量计；11.放气阀；13.水槽；
16.电磁阀；17.电子秤；18.称量筒。
三、 技术参数
流量范围：1～10m?/h
压力：1.6MPa介质：水
仪表测量精度：0.5级
电源：440V 16A
输出信号：4～20mA
涡街流量计,检测介质温度-20~250℃,精度等级：液体≤1%,测量范围液体3~60m3/h,可正偏。
涡轮流量计,检测介质温度-20~120℃,精度等级：≤0.5%,测量范围4~40 m3/h。
电磁流量计,检测介质温度-15~100℃,精度等级：≤0.5%,最大测量流量70 m3/h
板孔流量计,检测介质温度-15~250℃,精度等级：≤1%,公称压力2.5MPa.
功能齐全,使用方便,数据采集过程全部由计算机控制,达到数据显示和绘图同步进行
四、配置单
序号 |
名称 |
型号规格 |
数量 |
一 |
水路系统 |
||
1 |
水泵 |
不锈钢 |
1台 |
2 |
截止阀 |
闸阀,排污阀,排气阀,过滤器等 |
5只 |
3 |
管路 |
塑钢管,接头,不锈钢管,法兰,连接件 |
1套 |
4 |
高位水箱 |
不锈钢 |
1只 |
5 |
水槽 |
不锈钢 |
1只 |
6 |
机架结构 |
不锈钢,自制 |
1套 |
二 |
电子称重单元 |
||
1 |
电子秤 |
串口通讯,9903-15kg/9903-15kg |
1台 |
2 |
称量筒 |
不锈钢 |
1只 |
三 |
数据采集系统 |
||
1 |
数据采集单元 |
自制 |
1台 |
2 |
数据传输电缆 |
RS232/485,支持MODBUS协议 |
1只 |
3 |
信号线 |
RVVP 2×0.75 |
1批 |
4 |
温度传感器 |
PT100 |
2只 |
四 |
测量控制单元 |
||
1 |
计算机 |
OptiPlex 380;? 2009W 20英寸HAS宽屏显示器 |
1套 |
2 |
有机玻璃板 |
具体外形尺寸见图纸 |
1套 |
3 |
比例调节阀 |
φ20 |
1只 |
4 |
电磁阀 |
φ20 |
2只 |
5 |
电气辅材 |
空气开关,漏电保护器,电线,光电隔离模块,线槽 |
1套 |
五 |
待校准流量计 |
||
1 |
孔板流量计 |
φ20一体化孔板流量计 |
1套 |
2 |
涡街流量计 |
φ20 LUGB系列涡街流量计典型产品 |
1套 |
3 |
涡轮流量计 |
φ20 LW系列液体涡轮流量计 |
1套 |
4 |
电磁流量计 |
φ20 LD系列电磁流量计典型产品 |
1套 |
