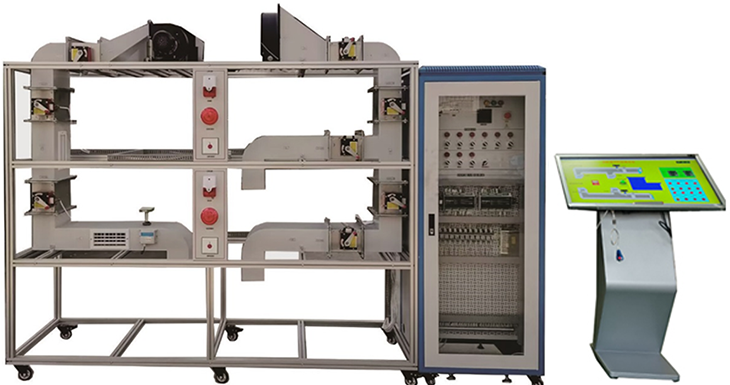

SBLY-106通风排烟系统考核培训装置
一、系统概述：
通风排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统,设备设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。
二、技术参数
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全保护：具有漏电压、漏电流保护装置,安全符合国家标准
6、工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
*7、教学同步动画控制,软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系。
三、系统特点
1、风系统的完整性、
与实际中的通风系统、控制功能、保护功能、显示功能完全 一致。
2、系统与真实的通风排烟系统,风系处理系统原理相同,微型化展示了通风排烟系统的特点,结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
4、通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
5、设有电流型漏电保护装：
对地漏电电流超过一定值,即跳闸切断电源；并有热保护器件,对压缩机进行过热、过载保护等功能。
*6、DDC数字量控制模块：
16路AI输入,6路DO输入,8路DO输出、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜\DDC控制器、Lon Maker软件、力控软件、以及联动控制中心等组成, 消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
7、同步软件动画：
教学同步动画控制,软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系
8、触摸式一体教学平台,内装多功能教学软件,10点红外屏,处理器I3,硬盘：126G,尺寸：32寸,内存：4G,网络,无线（用户自备）
四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
3、加压送风机采用多翼式离心风机
4、加压送送管道采用不燃材料制作,加压送风口和用常闭式,采用手动或电动开启控制方式,
5、70度排烟防火防由控制执行器、不燃材制作而成。
6、排烟风机采用轴流风机,能在280度条件下作不小于30Min
7、排烟防火阀,安装在机械排烟设施的管道上,平时呈开启状态,火灾时当排管道内温度达到280度时关闭。
8、 排烟口,安装在机械排烟风管上作为烟气吸入口中,平时呈关闭壮态。火灾时需要排烟时手动或电动打开
9、系统原理
五、实验台控制智能模块:本模块可控制整机工作环境,确定 系统的工作稳定,可保护学生的实训时的稳定和安全,关键时可切断总电源。：
1)、智能模块模块可检测、监控装置系统的交流电源的电压,在测量过压时,设备过载保护、能够采集被监控设备交流电源的电流值,在测量过流值时,设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时,设备过载保护
2）、软件平台：
电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台,监控主机或云平台可以判断被监控电源的运行状态,如电压,电流,电流和温度。
3）、工作电源额定电压AC220V 是一表示2、功耗正常监视状态≤2W报警状态≤2.5W、
4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。
5）、温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
6）电流检测通道：1路、电压检测通道：3路。
7）报警方式：APP远程报警触点容量AC 220V/3A,DC 30V/3A、
8）通讯接口通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、通过手机可下载APP软件控制系统,或者电脑通过软件监控,
10)、传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同,多咯温度传感器使用的是100K特性的热敏电阻.
11）功能显示：可显示电压、电流、功率
12）、界软件面
13）、无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准
14）、内置无线网络信号发射,可连接4G网络,不再需要另外增加通信成本
六、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
七、配置表
序号 |
设备名称 |
数量 |
备注 |
1 |
CO2传感器 |
1个 |
4-20MA |
2 |
湿度传感器 |
1个 |
4-20MA |
3 |
铝型材框架 |
1个 |
40*40MM铝型材框架2400*600*1600 |
4 |
温度传感器 |
1个 |
4-20MA |
6 |
压差开关 |
1个 |
|
7 |
烟雾传感器 |
2套 |
高精度烟雾浓度检测采集模块气体变送器 |
8 |
70防火阀 |
5套 |
|
9 |
280防火阀 |
3套 |
|
10 |
DDC控制模块, |
2套 |
16路AI输入,6路DO输入,8路DO输出 |
11 |
回风道管路 |
1套 |
按要求 |
16 |
通风管路 |
2米 |
定制 |
12 |
出风口 |
5个 |
|
13 |
排风风机 |
1套 |
180W/220V |
14 |
送风机 |
1个 |
|
15 |
编程软件 |
1个 |
|
16 |
仪表 |
1套 |
|
17 |
动画软件 |
1套 |
随机联动 |
18 |
报警器 |
1套 |
|
19 |
报警按钮 |
1套 |
|
20 |
触摸式一体教学平台 |
自备 |
内装多功能教学软件,10点红外屏,处理器I3,硬盘：126G,尺寸：32寸,内存：4G,网络,无线 |
