2022年4月28日

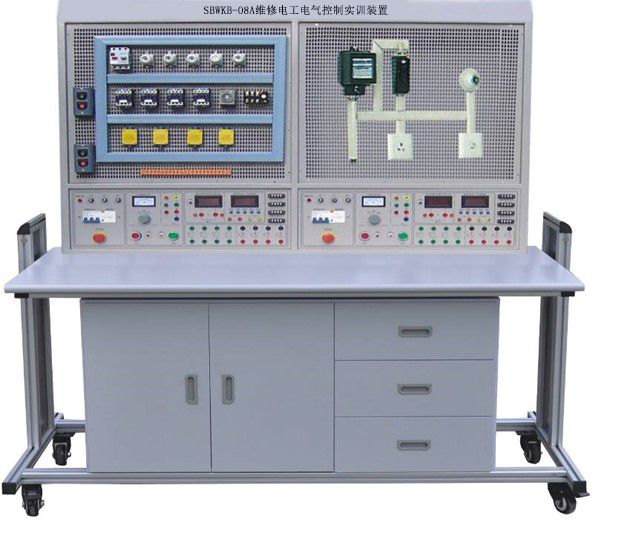

SBWKB-08A维修电工电气控制实训装置
一、维修电工电气控制实训装置概述
维修电工电气控制实训装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
二、维修电工电气控制实训装置特点
1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。
三、维修电工电气控制实训装置技术性能
1、输入电源：三相四线制～380V±10%? 50Hz
2、温度：-5℃～+40℃,相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1690mm
四、实训台配置
1、公共部分：设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。
6、配套电工技能仿真软件：
采用3D虚拟仿真技术,用户可以360度无死角观察器件外观细节；采用多媒体演示动画展示各种元器件的结构、功能、工作原理及控制方式；通过具有交互性的模拟仿真动画,进行电路的组装调试和故障排除,实现无实物学习电工设备相关专业所涉及到的常用仪器设备、电气检测以及电机控制的实际操作技能和注意事项。包括但不限于：
（1）实验器材
利用3D建模,使 上所用到的元器件真实的放映给学生,另学生有个直观的认识。
（2）典型电路
相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号,真实电路中就会指示对应的器件,并且在提示窗里出现该元件在电路中的作用
（3）电路原理
该电路的电路工作原理讲解,利用生动的动画演示,配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂,是老师最有力的教学工具之一。
（4）接线练习
学生通过半透明的原理图上的提示,按照原理图对电路进行模拟接线,接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度
（5）实验仿真
学员可以操作空气开关,按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。
电工基本常识与操作：安全用电常识、常用电工工具、常用导线连接和手工焊接工艺。（2）电工识图：介绍常用器件的电气符号、原理图绘制原则、分析方法、接线图绘制原则、相对编号法。
电工仪表：介绍万用表、电能表、钳型电流表、兆欧表、直流电桥和配电板等常用电工仪表的外型、结构、面板和使用方法。
照明电路安装：分别从器件、电路、原理、接线和排故五个方面介绍了荧光灯和两地控制灯的相关知识。
低压电器：主要从外型、结构、原理、组装和检测等五个方面对交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、起动器、主令电器等常用低压电器进行介绍。
（6）电机与变压器：主要讲解了三相异步电动机、单相异步电动机、伺服电机、步进电机、直流电机与变压器的外型、结构、装配与维修等知识。
（7）电动机控制：按照实际电路的开发流程来讲解常用的电动机控制方式。包括器件、原理、电路、布局、连线、运行、排故等内容。
（8）用户手册：指导用户本系统的使用方法。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单（每组配备清单）
注：本装置每台需配两套元器件。
序号 |
名称 |
型号与规格 |
数 量 |
1 |
单相电度表 |
DD862-2 |
1 |
2 |
单相闸刀开关 |
HK8 |
1 |
3 |
拉线开关 |
4A/250V |
1 |
4 |
平灯头 |
6A/250V |
2 |
5 |
园形插座 |
T3-10 |
1 |
6 |
电流互感器 |
LQG-0.5 |
1 |
7 |
墙壁开关座 |
|
2 |
8 |
声控开关 |
118-B30 |
1 |
9 |
低压断路器 |
DZ108-20/10 |
1 |
10 |
螺旋式保险盒 |
RL1-15/3A |
3 |
11 |
直插式保险盒 |
RT14-20/2A |
2 |
12 |
交流接触器 |
CJX2-0910 |
3 |
13 |
辅助触头 |
F4-22 |
3 |
14 |
热继电器 |
R16B-20/3 |
1 |
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
16 |
时间继电器座 |
PF-083A |
1 |
17 |
3H铁壳按钮 |
|
2 |
18 |
行程开关 |
LX9-222 |
2 |
19 |
行程开关 |
LX9-001 |
2 |
20 |
倒顺开关 |
K03-15 |
1 |
21 |
日光灯管 |
Y210RR25/10W |
1 |
22 |
镇流器 |
13W |
1 |
23 |
日光灯座 |
|
2 |
24 |
大功率电阻 |
|
3 |
25 |
二极管 |
|
1 |
26 |
接线端子排 |
JF5-2.5/5 |
5 |
27 |
G形导轨 |
|
1 |
28 |
走线槽 |
|
2米 |
29 |
螺丝 |
|
90 |
30 |
螺丝刀 |
|
2 |
31 |
尖嘴钳 |
|
1 |
32 |
剥线钳 |
|
1 |
33 |
三相鼠笼异步电动机 |
380V/Y/△180W |
1 |
