2020年7月26日
链条与万向节传动测试实验装置,机械设计实验室设备

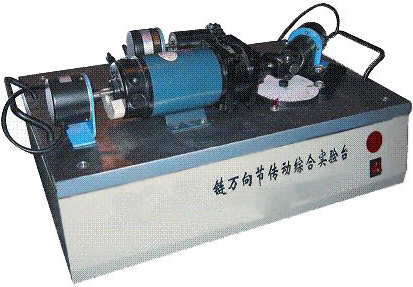

SBLW-A链条与万向节传动测试实验装置
机械设计实验室设备隶属于机电系机械实验室,实验设备配备较为完整、能够很好地满足机械设计课程中学生实验教学机械设计基本方法和力学参数、机械量的测量方法的要求。实验室专职实验。机械设计实验室主要设备：链条、万向节传动实验台、齿轮-蜗杆传动效率测试实验台、带传动综合实验台、螺栓联接综合实验台、机械传动性能综合测试实验台、创意组合式轴系结构设计实验箱、液体动压轴承实验台、数显万能摩擦磨损试验机等。机械设计实验室设备面向专用：机械设计制造及其自动化、电气工程及其自动化专业、自动化专业、无机非金属材料工程专业、给排水科学与工程专业。
链与万向节传动测试实验装置实验内容
一、链条、万向节传动实验台
1.链传动多边形效应实验
（１）主从动链轮齿数不一样时,链传动的瞬时传动比波动测试及理论计算
（２）主从动链轮齿数一样时,链传动的瞬时传动比恒定测试及理论计算
2.万向节传动实验
（１）单万向节传动比波动测试及理论计算
（２）双万向节传动比恒定测试调节
二、主要技术参数
1.电机功率：90Ｗ
2.电机转速：0~250转/分
3.链轮齿数；11
4.大链轮齿数：15
三、链条、万向节传动实验台、性能特点
（１）从动链轮可更换,可测试比较主从动链轮齿数不一样时和齿数一样时的瞬时传动比变化情况。
（２）实验台配置了单万向节和双万向节,可测试比较两种万向节的瞬时传动比变化情况。
（３）万向节支座可平移和摆动0~45°角度,可测试比较各种角度情况下的瞬时传动比的变化情况。
