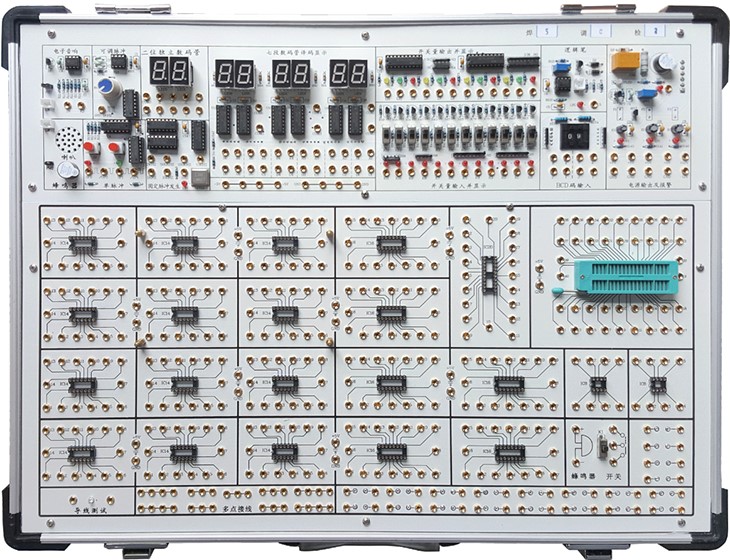

SB-D4数字电路实验箱
数字电路实验箱,数字电路技术实验箱,《数字电子技术》课程是电子信息工程、电子科学与技术等专业的基础课程,《数字电子技术实验》（即《电子实验》的数字电路部分）是与《数字电子技术》课程相配套的实践教学,也是巩固学生数字电路理论知识所必需的一种教学途径, 它对于促进学生加深理论知识的理解,掌握数字电路实验技术,培训数字电路的创新能力,具有必不可少的作用。
一、技术指标
1、实验电路工作电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或任意值）可调一组,每路设置保险丝一个,每路均带有短路保护和反向保护电路,其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能,确保实验电路元件和人身安全。
2、常用信号源
1）提供二组正负单脉冲发生电路,带电平指示。
2）1HZ～1KHZ连续可调时钟电路。
3）1HZ～1MHZ固定脉冲分7路输出,其中1HZ带指示灯显示。
4）12路开关量输入显示电路,输入端带保护功能。
5）12路开关量输出电路,输出端自带显示电路,直观显示开关量的输出状态,同时输出端带保护功能。
6）6位七段LED共阳数码显示器,自带BCD码译码电路；2位独立数码管,可装共阳或共阴数码管。
7）2组BCD码拨盘开关输出电路,输出端带保护功能。
8）由555时基电路组成的音响输出控制电路,并带有蜂鸣器和喇叭输出设备。
3、测试小工具
1）提供三状态数字逻辑测试电路,并有声光提示。
2)提供0~20直流电压测量表1个（可选配）。
3）提供0~50MHZ频率计1个（可选配）。
4、实验电路区：独立电路板设计,和实验信号源完全隔离,防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：
1）配置开放式实验区,含圆孔2只IC8,锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只）、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。
2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配）。
3）设计有导线测试座一组。
5)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可。
6) 2个扩展模块电路接入区：尺寸各为155×100mm,可选配固定线路实验模块。学生可以进行创新性练习,以提高学生的思维能力和动手能力。
可拆卸式实验模块（选配）
1）分立元件模块板,板上含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个,满足数字电路最基础实验要求。
2）面包板模块（选配）
有2块350孔面包板组成,并设计有面包板和主板间的连接转换。
6、实验线路的连接：全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。
7、机箱：坚固型铝合金框架,厚实的ABS塑料包角,参考外形尺寸480×360×120mm。
二、实验项目
基础实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号--自激多谐振荡器
13.单稳态触发器与施密特触发器--脉冲延时与波形整形电路
14.555时基电路及其应用
综合实验（需另配器件）
15.D/A、A/D转换器
16.智力竞赛抢答装置
17.电子秒表
18.三位半直流数字电压表
19.数字频率计
20.拔河游戏机
综合应用设计实验（用小规模集成电路或大规模集成电路实现）
1、LED显示十字路口交通灯自动控制器的设计
2、数码管显示秒表设计
3、数码管显示时钟数字钟的设计
4、数码管显示数字频率计设计
四、实验箱配置
序号 |
名称 |
说明 |
数量 |
1 |
SB-D4主机箱 |
含机箱、工作电源、常用信号源、实验电路区等 |
1台 |
2 |
供电电源线 |
1.5m |
1根 |
3 |
2号实验导线 |
50cm |
35根 |
4 |
保险丝 |
2A |
2支 |
5 |
实验指导书 |
1本 |
附：使用本实验箱需配套仪器仪表：万用表和示波器。
