2023年3月5日

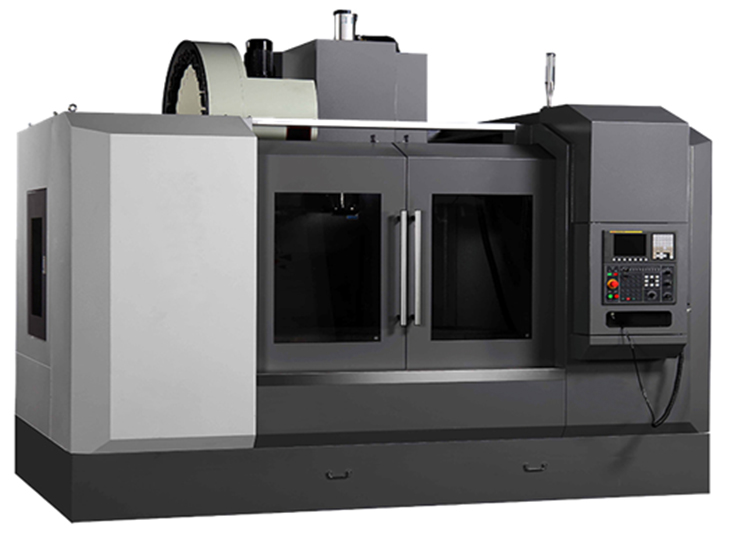

SB-VMCL650型立式数控加工中心
数控加工中心实验室设备主要培养目标是让学生熟练掌握产品设计加工的流程与设备使用,熟悉模具设计与制作,了解高端数字模具加工设备。可承接各种加工项目。数控加工中心实验设备主要面向工业设计产品方向、产品理科专业方向的学生,数控加工中心主要承担模型设计、产品改良设计、材料与工艺等课程的实践教学。
一、主要结构及特点
机身底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构,金相组织稳定,在内部分布着网状结构的加强筋,保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过喷砂回火震动实效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障；立柱底部为A字形跨式结构,结合大箱体底座,大幅减轻重切削时机身的振动；
1、本机床底座宽大厚实,重量足、重心低、支承优,为高速高精加工提供了有力保障；两侧大坡度的宽斜槽有利于排屑；并对吊装铲运进行了合理安排。
2、立柱为人字形,支承稳固,抗扭曲及冲击的能力大为提高。主轴箱体、滑鞍、工作台等都经过精心设计,充分考虑了高速高精的要求。
3、床身及主要部件均采用高规格的优质铸铁,通过先进的全树脂砂浇铸成型工艺,极大的提高了机床结构的精度和稳定性,适应高速度、高精度加工。
4、机床关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工,工艺优、精度高。
5、机床的功能部件,包括主轴、滚珠丝杠、导轨、润滑装置、联轴器、丝杠轴承等均为进口/国内名优产品,可靠耐用。
6、三轴进给系统均采用进口直线导轨,耐磨性强,精度高,运行速度快；主轴系统结构先进,回转精度高,抗振性好,具有较高的切削性能；
7、三轴滚珠丝杠均采用预拉伸安装,提高了丝杠的刚度,最大限度地减少由于高速运转热变形引起的误差。
8、滚珠丝杠轴承为专用丝杠轴承,极大的提高了进给轴的轴向刚性、精度和抗冲击力。
9、滚珠丝杠与交流伺服电机轴采用弹性联轴器进行无间隙直联传动,保证机械运动的准确定位。
10、配置自动润滑系统,对导轨和滚珠丝杠进行定时定量润滑,提高了机床加工精度和使用寿命。
11、机床配置全防护罩,采用整体的钣金防护底盘,加以得当的水油电气处理,整体新颖美观、可靠实用,
12、采用独立冷却水箱,铁屑及冷却液回收方便,无飞溅渗漏现象,为工厂的管理和工作区域的卫生提供了有力的保障。数控系统及驱动单元均为著名品牌的成熟产品；PLC历经多年应用,安全可靠；机床电气设计精当、工艺规范、电器均为国内品牌,故障低、经久耐用。
13、机床装配工艺精细,运动部分经激光干涉仪和球杆仪补正精度,大大提高了机床运行精度,机械精度远优于国标。
二、设备用途及适应性
立式数控加工中心是三轴控制的现代化加工机床,采用国内外知名数控系统,配斗笠式或圆盘式刀库可自动连续完成对零件的铣、钻、镗、攻等多种工序,适用于大批量生产各种平面、孔、复杂形状表面的加工,节省工装,缩短生产周期,提高加工精度。应用场合非常广泛。
机床大件采用稠筋封闭式框架结构,刚性高,抗振性好,床身、立柱、铣头、床鞍、工作台等大件全部采用高强度铸铁,组织稳定,确保品质。合理的结构与加强筋的搭配,保证了基础件的高刚性。宽实的机床床身,箱型腔立柱、负荷全支撑的导轨,可确保加工时的负载能力。X、Y、Z向为进口直线导轨,确保运行方向的稳定性。
主传动采用伺服主轴电机、同步带轮、同步齿形带传动,传动噪声低。主轴在10000rpm范围内无级变速,对各类零件加工的适应能力很强。主轴组件整套进口,可靠稳定,确保加工精度。X、Y、Z三轴采用高精密滚珠丝杆,搭配预压式双螺帽,确保最低背隙。三轴滚珠丝杆采用精密级滚珠丝杆专用轴承,运转精度高。滚珠丝杆和伺服电机以进口联轴器直联,效率高,背隙小。
三、机床主要参数
主要技术名称 |
主要技术参数 |
工作台外形尺寸（L×W） |
800×400mm台面淬火处理 |
工作台T形槽规格（槽数×槽宽） |
3×16mm |
工作台T形槽间距 |
120mm |
工作台最大承重 |
300kg |
左右行程（X轴） |
650mm |
前后行程（Y轴） |
420mm |
上下行程（Z轴） |
500mm |
主轴中心线至立柱导轨距离 |
460mm |
主轴端面到工作台距离 |
100～600mm |
主轴锥孔规格 |
BT40/Φ120mm |
主轴电机功率 |
5.5kw |
主轴最高转速 |
10000r/min（皮带传动） |
主轴调速形式 |
伺服无级调速 |
导轨形式 |
三线轨 |
X/Y/Z轴线轨规格 |
35mm滚珠 |
切削进给速度 |
1～10000mm/min（根据材料决定） |
X/Y/Z向快移速度 |
32/32/30m/min |
X/Y/Z向进给电机扭矩 |
≥12/12/22NM带抱闸 |
X/Y/Z向定位精度 |
≤±0.0075mm |
重复定位精度 |
≤±0.005/300mm |
最小设定单位 |
0.001mm |
刀库形式 |
圆盘机械式 |
刀具数量 |
16把 |
换刀时间 |
5S |
刀具最大重量 |
8kg |
刀具最大长度 |
200mm |
刀具最大外径（满刀） |
Φ80mm |
刀具最大外径（空刀） |
Φ150mm |
机床重量 |
约2800kg |
气源压力需求 |
5-7kgf/cm2 |
机床外形尺寸 |
2150×1900×2250mm |
电源电压范围 |
交流三相380V±10%,50Hz≤15KW |
数控系统 |
HNC-818D总线式 |
四、关键配套件
序号 |
品名 |
制造商 |
1 |
整体式主轴 |
台湾健椿 |
2 |
刀库 |
台湾德速 |
3 |
增压缸 |
台湾亚德客 |
4 |
X、Y、Z、轴承 |
德国FAG/日本NSK |
5 |
X、Y、Z三轴线轨 |
台湾上银 |
6 |
X、Y、Z滚珠螺杆 |
台湾上银 |
7 |
三轴螺杆预拉螺母 |
台湾盈锡 |
8 |
三轴联轴器 |
台湾S+P |
9 |
集中式自动润滑系统 |
大麦田 |
10 |
气源过滤净装置化 |
台湾AirTAc |
11 |
电器,过载保护器 |
国内外知名品牌 |
五、主轴传动系统
·主轴润滑：使用进口高级润滑脂润滑、全封闭、免维护。
·主传统为伺服主轴电机通过同步内齿带和同步带轮传动到主轴上。
六、进给系统
·三轴进给电机为交流伺服电机。
·三轴能实行平稳的快速移动速度。
·数控系统最小设定与移动单位：0.001mm。
七、机床结构
·主轴具有高刚性结构。
·立柱"人"型结构,刚性好,主轴中心线与立柱两导轨中心线在同一平面,主轴系统变形小,加工精度高。
·三轴导轨采用进口直线导轨。
·三轴滚珠螺杆和伺服马达直接传动,无传动累积误差,重复及定位精度高。
·自动换刀结构,动作平稳（加工中心）。
·机床设计采用了机电一体化结构,减少了占地面积,简化了搬运和安装。
八、机床防护
·机床外围采用三维软件设计精密钣金（外表喷塑处理）全封闭式安全防护罩,使加工过程中的冷却液和铁屑得到安全充分的回收。
·符合GB15760-1995《金属切削机床安全防护通用技术备件》。
·机床噪声：符合国家标准〈75db。
·电控柜冷却采用冷热交换器降温,密封防尘,防尘等级IP65。
九、润滑系统
·采用自动润滑装置,对各滑动面及滚珠丝杠采用容积分配器搭配注油,定时、定量供给所需用油,减少润滑油的浪费,避免环境污染。
·注油时间间隔和注油量可调。
·油位过低（缺油）时机床显示报警。
十、冷却系统
·机床配大流量冷却系统。
十一、气动系统
·气动系统装有气源处理元件、压力开关、电磁阀等,实现气动换刀,主轴吹气。配置外接气枪,可对工作区域进行清扫。
十二、三色警示灯
·红灯：显示报警； 黄灯：显示程序结束；绿灯：显示程序正在执行中；
十三：人员培训
序号 |
项目 |
培训内容 |
1 |
编程 |
1、程式组成、坐标系介绍讲解 2、指令特别介绍讲解 3、综上内容举例讲解 |
2 |
操作 |
1、机床整体结构、开机步骤、操作面板按键功能介绍 2、加工程式编辑、操作讲解、学员练习编辑程式 3、刀具补正方法及工件移动设定讲解及学员练习 4、程式测试步骤讲解及学员练习 5、DNC操作方法及学员联系 6、机床操作注意事项及防撞车注意事项 |
3 |
机械维护 |
1、机械结构介绍
·主轴结构介绍
·X、Y、Z轴结构介绍
·刀库换刀机构介绍（加工中心）
·冷却及润滑系统结构介绍 |
2、常见机械故障及维护： ·主轴异声
·X轴异声及方向尺寸不准 ·Y轴异声及方向尺寸不准
·Z轴异声及方向尺寸不稳
·油路故障排除
·撞车处理过程 |
4 |
电器维护 |
1、常见电器元件及符号介绍 2、基本电器知识介绍 3、机床CNC电器控制图讲解 |
4、常见电器故障排除
·常见处理方法
·伺服报警处理
·模组及主机板指示灯说明 5、参数含义及修改方法,诊断DGN中信号查找及修改方法说明 |
5 |
测试 |
程式操作测试、机械、电器维护 |
序号 |
项目 |
培训内容 |
1 |
编程 |
1、程式组成、坐标系介绍讲解 2、指令特别介绍讲解 3、综上内容举例讲解 |
2 |
操作 |
1、机床整体结构、开机步骤、操作面板按键功能介绍 2、加工程式编辑、操作讲解、学员练习编辑程式 3、刀具补正方法及工件移动设定讲解及学员练习 4、程式测试步骤讲解及学员练习 5、DNC操作方法及学员联系 6、机床操作注意事项及防撞车注意事项 |
3 |
机械维护 |
1、机械结构介绍
·主轴结构介绍
·X、Y、Z轴结构介绍
·刀库换刀机构介绍（加工中心）
·冷却及润滑系统结构介绍 |
|
|
2、常见机械故障及维护： ·主轴异声
·X轴异声及方向尺寸不准 ·Y轴异声及方向尺寸不准
·Z轴异声及方向尺寸不稳
·油路故障排除
·撞车处理过程 |
4 |
电器维护 |
1、常见电器元件及符号介绍 2、基本电器知识介绍 3、机床CNC电器控制图讲解 |
|
|
4、常见电器故障排除
·常见处理方法
·伺服报警处理
·模组及主机板指示灯说明 5、参数含义及修改方法,诊断DGN中信号查找及修改方法说明 |
5 |
测试 |
程式操作测试、机械、电器维护 |
十四：随机附件
序号 |
名称 |
规格及标记 |
数量 |
备注 |
1 |
铣夹头刀柄（含拉丁） |
BT40-ER32-100 |
3把 |
随机 |
2 |
卡簧 |
Φ6.8.10.12mm |
各1把 |
随机 |
3 |
立铣刀 |
Φ6.8.10.12mm |
各1把 |
随机 |
4 |
机床配套垫铁及地脚螺栓 |
|
1套 |
随机 |
5 |
数控铣刀锁刀座及换刀扳手 |
|
1套 |
随机 |
6 |
机床配套压板（58件套） |
|
1套 |
随机 |
7 |
工具箱内含维护扳手、螺丝刀等工具 |
|
1只 |
随机 |
8 |
机床说明书及合格证 |
|
1本 |
随机 |
9 |
数控系统用户说明书 |
|
1本 |
随机 |
