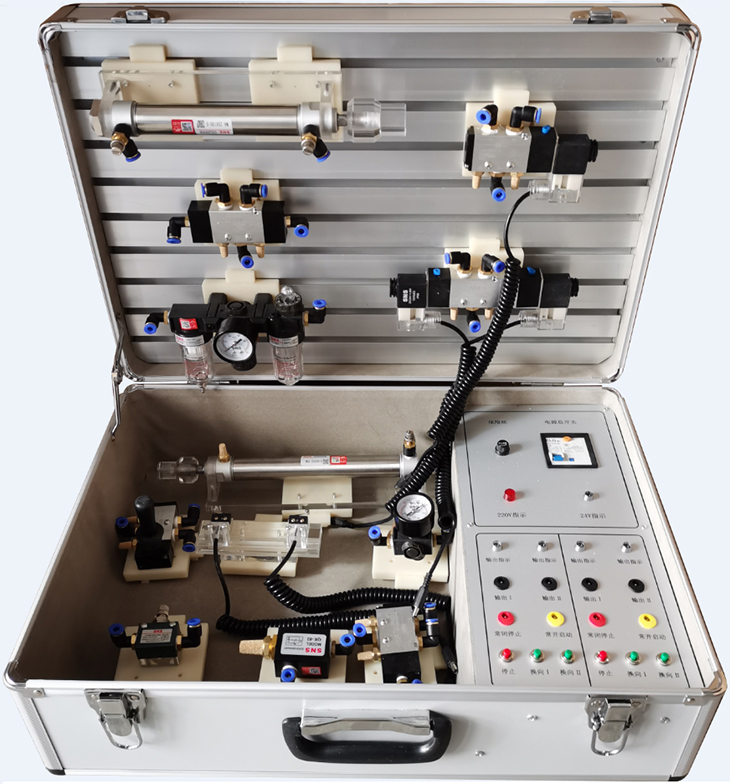

SBXY-QX05气动传动基础实训箱
一、概述
便携式气动传动基础实训箱,气动实验箱是根据《液压与气压传动》、《气动控制技术》等,是我公司根据各大专院校机电一体化对气、电、液控制的教学大纲要求,气动与继电器控制 的优点,采用了开放型综合实训箱结构,使气动原理与自动控制理论得到有效的运用,广泛征求专家教授与老师的意见,经不断创新改进研制而成。
气动实训元件均为工业型元件。掌握几十种基本实训回路的工作过程及原理。实训回路组装快捷、方便。简单实用。
二、气动传动基础实训箱主要技术参数
1、输入电源：220V．允差±l0%,50Hz；
2、控制电压：DC24V；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、小型无油静音空压机：工作电源：AC220V 是一表示2；电机功率：550W公称容量8L；额定输出气压0.5Mpa；
6、外形尺寸：550mm×350mm×230mm；
三、实训箱特点要求
1、实训箱主要由铝合金机箱、各种标准气动工业元件、和电气控制器件等组成。
2、实训箱结构紧凑、轻便实用,各个气动元件成独立模块,且装有带弹性插脚底板,学生可方便、随意地将元件按放在实训面板上,回路搭接采用快换接头,布局灵活,拆接方便快捷。
3、实训气源压力低,系统额定压力为0.5 Mpa,电气控制采用低电压直流
24V电源；实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。
4、实训控制单元采用独立的继电器控制单元进行电气控制,
5、能开设出压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目,可带进教室实训演示。
四、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸单往复控制回路
10、卸荷回路
11、快速排气阀应用回路
五、气动实训箱配置清单
序号 |
名称 |
型 号 |
数量 |
1 |
实训箱 |
1箱 |
|
2 |
小型无油静音空压机 |
1台 |
|
3 |
单作用缸 |
QGX25ⅹ100 |
1只 |
4 |
双作用缸 |
QGX25ⅹ100 |
1只 |
5 |
三联件 |
AC2000 |
1只 |
6 |
手动换向阀 |
H210—08 |
1只 |
7 |
单电磁换向阀（二位五通） |
4V210-8 |
1只 |
8 |
双电磁换向阀（二位五通） |
4V220-8 |
1只 |
9 |
单气换向阀（二位五通） |
4A210—08 |
1只 |
10 |
双气换向阀（二位五通） |
4A220—08 |
1只 |
11 |
行程阀（机控） |
MOV—2 |
1只 |
12 |
行程阀（按钮） |
MOV—3A |
1只 |
13 |
快速排气阀 |
QE—02 |
1只 |
14 |
单向节流阀 |
ASC-08 |
1只 |
15 |
行程开关（装在缸体上） |
2只 |
|
16 |
气管 |
PU6ⅹ4 |
10米 |
17 |
三通（T型三通） |
? 6 |
4只 |
18 |
三通（Y型减径三通） |
? 8—? 6 |
1只 |
19 |
四通 |
? 6 |
2只 |
20 |
剪刀 |
1 |
把 |
21 |
活动板手 |
1 |
把 |
22 |
气孔塞头 |
? 6 |
50只 |
23 |
气动实训说明书 |
1册 |
