SBJX-105型《千斤顶》实测绘图组合训练装置（综合训练型）
一、产品特点
1、项目实际化：以钢制小型千斤顶为训练对象；
2、功能系统化：千斤顶拆装零件测量装配图绘制和零件图绘制四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书,教和学都十分方便、教学效果显著；

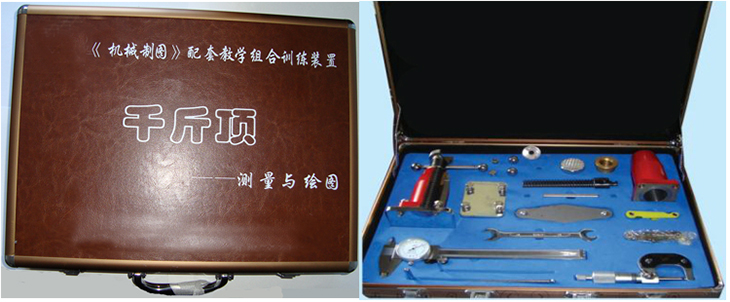

5、管理便利化：千斤顶、组装与测量工具及指导书均放在一个精制的箱子里,管理十
分方便。
二、产品参数
《千斤顶》实测绘图训练组合装置 |
|||
项目 |
参??? 数 |
项目 |
参??? 数 |
外形尺寸 |
40×30×7cm |
重量 |
3(kg) |
精密测 量工具 |
带表游标卡尺、外径千分尺、梯形螺纹样板 |
专用组 装工具 |
外六角扳手、内六角扳手 |
测绘（零） 部件 |
精制小型千斤顶两台（含散件一套）1、千斤顶尺寸：90X55X150（mm）； 2、最大顶起尺寸：50mm； 3、最大顶起重量：1吨； 4、螺杆参数：Tr20X4-7e； 5、螺母参数：Tr20X4-7H； 6、精度等级：7(GB10095-2018) |
教学资料 |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教 授主编）、电子课件、教学大纲与教案、 3、千斤顶模拟组装视频。 4、千斤顶实物组装视频（含）现场演示 1）千斤顶工作原理（配音 字幕） 2）千斤顶结构组成（配音 字幕） 3）千斤顶拆卸过程（配音 字幕） 4）千斤顶零件草图绘制（配音 字幕） 5）千斤顶零件草图尺寸标注（配音 字幕） 6）装配过程（配音 字幕） 5、模拟仿真微课教学训练系统软件。 |
类 型 |
便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里) |
外观颜色 |
综色 |
教学软件 （机电工程课程虚拟仿真教学系统） |
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
三、产品功能
训练模式 |
训练内容 |
1、千斤顶组装训练； 2、千斤顶零件尺寸测量训练； 3、千斤顶装配图绘制训练； 4、千斤顶零件图绘制训练。 |
训练一千斤顶组装训练 训练二千斤顶零件尺寸测绘 训练三千斤顶标准零件选定 训练四千斤顶装配图绘制 训练五千斤顶零件图绘制 训练六千斤顶图纸文件整理 |
