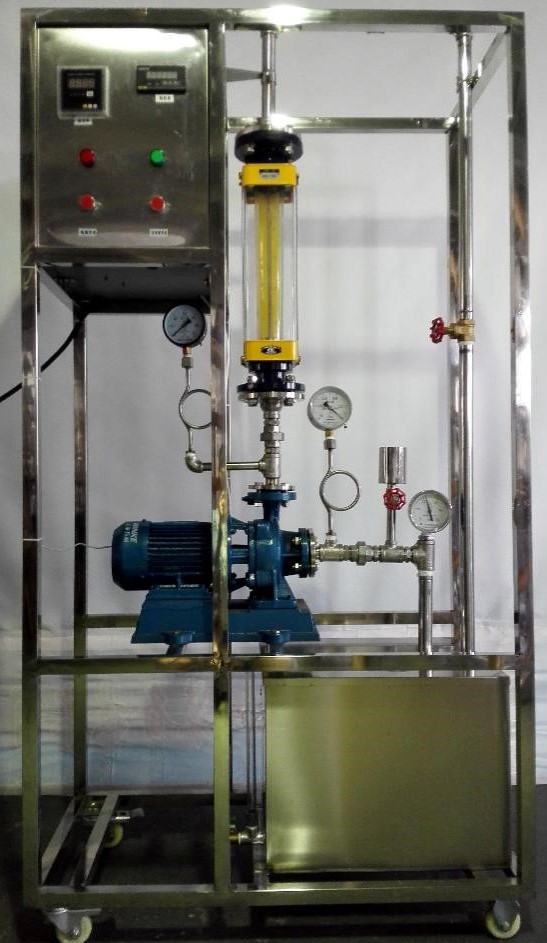

SB-LXBCZ离心式水泵拆卸装配测试装置
分项 |
说明 |
|||
|
1．强化手动操作技能训练。 |
|||
设计参数 |
液体流量：0～4m3/h。 |
|||
公用设施 |
水：装置自带贮水箱,实验前用清洁水源灌注满,实验过程中可循环使用,实验结束后排空即可。 |
|||
主要设备 |
水箱：不锈钢材质,带贮水排空底阀,进水管路设置专用接口。 |
|||
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
离心泵 |
压力表,精度：1.5%FS |
压力表就地显示 |
无 |
|
离心泵 |
压力表,精度：1.5%FS |
压力表就地显示 |
管路出口阀 （手动） |
|
流体流量 |
玻璃转子流量计,精度：4%FS |
流量计就地显示 |
管路出口阀 （手动） |
|
流体温度 |
双金属温度计,精度：1.5%FS |
温度计就地显示 |
无 |
|
离心式水泵的拆卸装配及测试装置配置清单：
序号 |
元器件名称 |
型号 |
单位 |
数量 |
1 |
循环水泵 |
AMS |
台 |
1 |
2 |
蓄水箱 |
非标 |
个 |
1 |
3 |
转子流量计 |
LZB-40 |
个 |
1 |
4 |
功率表 |
HY194P3-9K1 |
个 |
1 |
5 |
阀门 |
DN40 |
个 |
2 |
6 |
压力表 |
Y100 |
个 |
3 |
7 |
温度表 |
AI-501 |
个 |
1 |
8 |
实验管路 |
非标 |
套 |
1 |
9 |
不锈钢框架 |
非标 |
套 |
1 |
10 |
控制柜 |
非标 |
套 |
1 |
