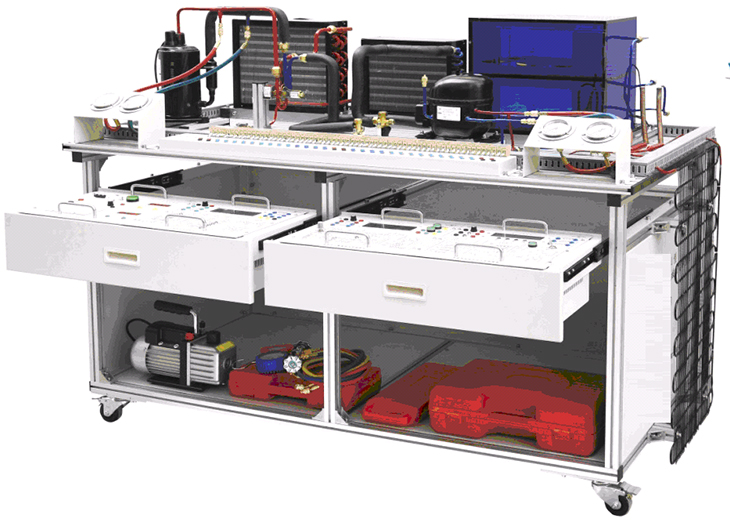

SB-307空调制冷系统拆装实践平台
1.功能要求
(1)空调制冷系统拆装实践平台应集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体。
(2)平台应采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测测端子以及各路的输出连接端子。
(3)平台应可清楚的看到制冷系统结构及主要部件的实物,系统至少配置电压表、交流电流表、压力表、信号指示灯。
(4)平台考核板上应印有分体式空调器电气控制电路图并加以检测点,并可通过电脑设置故障。
(5)空调部分应具有制冷模式、制热模式、除湿模式、送风模式四种工作模式。。
(6)平台应采用轻型材料拼装成桌面。
2.技术指标要求
(1)输入电源:单相三线AC220V±10%? 50Hz
(2)工作环境 :温度-10℃~-40℃相对湿度≤85%(25℃)
(3)设备容量 :≤1.5KVA
4、制冷剂:空调部分R22或同性能制冷剂
5、防触电保护类型 不小于I类
6、安全保护:具有过压、过流、过载、漏电保护措施,符合国家相关标准。
7、环保等级材料选用符合国家相关环保标
3.应有配置要求
1、至少配置空调制冷系统管路、安全插端子排,不同压力范围的压力表等。
2、电源模块
应包括漏电短路器,电压表,电流表、电源插座、安全连线。
3、分体空调控制线路模块
应包括空调控制板,遥控接收板,空调遥控器,电位器等、指示灯。
4、家用空调系统
应包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜。
