2022年12月29日

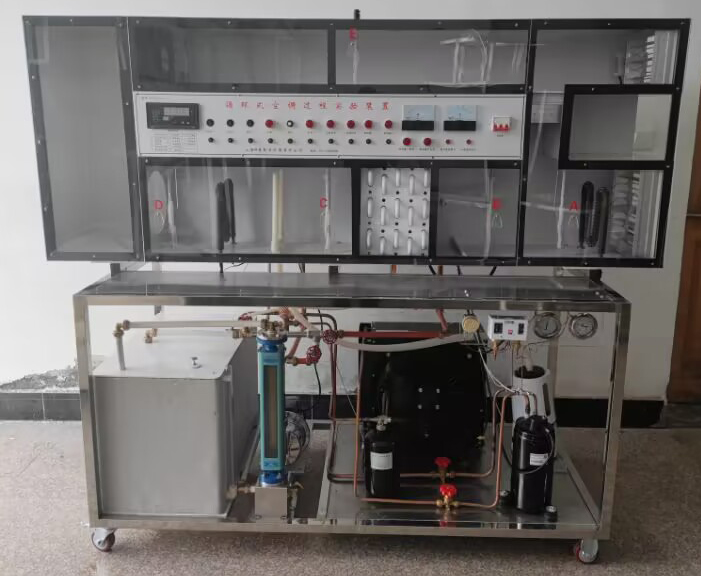

SB-514空气热湿处理试验台
一、功能：
空气热湿处理实验装置为《空气调节》课程实验,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进 行集中式空调系统不同循环形式的空气调节实验。还可以 做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的 结构由空气循环系统、加湿器、加热器、冷却器及其冷水 机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。 在实验中,还可以对空气的温度、湿度、流量进行测量,并 能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡 的分析。
1、 产品应用范围：
1.1用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。
1.2还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。
1.3装置具有透明风管,可直观地观察和测试。
2、产品使用工作环境：
2.1工作环境温度：0-40℃。
2.2工作环境湿度：< 80%。
2.3电源：单相380V。
3、 技术及性能参数：
3.1制冷量：950kcal/h,制热量：3kW；
3.2蒸发气面积12平方米；换热器面积12平方米；
3.3转子流量计：流量范围40-400L/h,流量计前应装Y型过滤器。
3.4制冷剂R22? 2公斤；
3.5压缩机功率 ：1.5P；
3.6蒸发器水箱：650*400*450 mm,并在水箱底部设置排水口及阀门,便于排水；同时,水箱上部为可拆卸面盖,且上部离其它面净距要大于200 mm,便于维护人员冲洗水箱及擦洗箱内盘管。
3.7水泵：功率370W,扬程35米,流量4.2m3/h。
4、系统配置清单
序号 |
名称 |
规格型号 |
数量 |
1 |
移动式不锈钢实验台 |
|
1套 |
2 |
16路智能巡检仪 |
XMZ-J1638 |
1套 |
3 |
储液罐 |
1HP |
1套 |
4 |
膨胀阀 |
NRF3HW100 |
1套 |
5 |
电动风门 |
|
1套 |
6 |
超声波加湿器 |
GO-2028 |
1套 |
7 |
配电控制箱 |
|
1套 |
8 |
压缩机 |
日立SL232 |
1套 |
9 |
冷凝器 |
12平方 |
1套 |
10 |
风机 |
轴流HY2006 |
1台 |
11 |
表冷器 |
|
1套 |
12 |
水泵 |
JET60 |
1台 |
13 |
干加热器 |
|
1套 |
14 |
喷淋器 |
|
1套 |
15 |
转子流量计 |
LZB-15 |
1台 |
16 |
压力表 |
高、低压 |
1套 |
17 |
电流表 |
44L1 |
1套 |
18 |
电压表 |
44L1 |
1套 |
19 |
高低压控制器 |
P830 |
1套 |
20 |
温控器 |
|
1套 |
21 |
有机玻璃风道 |
|
1套 |
22 |
ABS及铝塑管管路系统 |
|
1套 |
23 |
风速仪 |
TM856 |
1台 |
24 |
温度测试系统 |
K型热电偶 |
1套 |
