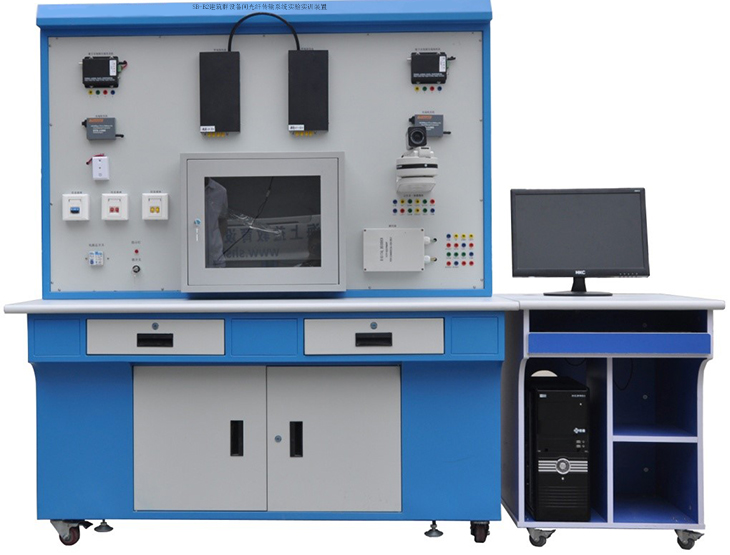

SB-B2建筑群设备间光纤传输系统实验实训装置
1、建筑群设备间光纤传输系统实验实训装置组成：
本系统全部元器件均采用实物,整个实训装置主要由机柜、熔接箱、光端机、收发器、配线箱、偶合器、云台、网控器系统等组成。系统实训功能：能进行光端机的视频和反向数据传输以及收发器的网络传输演示,能进行各种器材如光配线架、光模块和面板的安装与使用、能进行跳线的测试及使用的训练,能进行光端机和收发器的安装、连接与使用的实验,能进行视频采集卡、解码器、云台和摄像机的连接与操作实验,能进行视频采集卡软件的操作训练,能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中的综合布线系统实训装置联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5%? 50Hz
2.整机容量：＜100W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
四、可以做的实训项目
1.光端机传输过程的模拟
2.收发器传输过程的模拟
3.光跳线及光纤传输系统通断的测试
4.测试报告的制作实训项目
5.光纤模块安装操作
6.标准墙柜光纤设备安装操作
7.光纤安装板安装联接操作
8.跳线连接操作
9.各种信息端子与面板的拆装
10.ST、SC和FC端子与光配线架和机柜的拆装
11.熔接盒的拆装
12.视频监控软件的使用方法
13.台镜头控制软件的使用方法
14.故障的判断与处理
15.系统的设计与连接
五、建筑群设备间光纤传输系统实验 技术参数
1.光端机
视频
信号输入/输出：1VP-P
阻抗：75欧
带宽：10Hz—10MHz
信号接口：BNC不平衡
微分增增益（DG）：〈1％
微分相位（DP）：〈0.70
信噪比（SNR）：最大光纤损耗时,最小为67dB
数据
数据接口：RS—232/RS—422/RS485
数据格式；ManchesterBi-bhase
数据速率：RS-232：DC——115.2Kbps? RS—422/485：DC—1.2Mbps
工作模式：单工,半双工或全双工
信号电平：0.25VP-P----10VP-P
电气和机械性能：
独立安装尺寸：194mm长,142mm宽,30mm高
机架安装尺寸：223mm长,133mm宽,25mm高
机架的槽数：1个
连接端子
视频连接：BNC
数据连接：RJ45插座
光学：ST/FC
波长
单模：1310/1500nm WDM
环境指标
工作温度；-40度至+70度
储存温度：-40度至+85度
工作湿度：0度至95％无冷凝
MTBF：>100,00小时
LED状态指示
电源
视频通道指示
数据发射/接收
2、收发器：
支持IEEE802.3u,10BASE-T,100BASE-Txans 100BASE-FX标准；提供1个光纤接头SC,ST；提供1个RJ-45接口。自动协商全双工、半双工模式；自动协商10M,100M速率工作,可自适应（Silver系列）或通过开关设置（Golden系列MDI/MDI-X连接；提供6个指示LEDs。
3、熔接合：
可让学生通近拆装,了解光纤熔接点的结构和布局。
4、云台和摄像机：
通过电脑网络接口,可用鼠标控制云台的上下左右运动和三可镜头的调节。
5、解码器；
可控室内外云台,电动变焦镜头,一体化摄像机,灯光或雨刷。支持RS-485通讯接口,兼容多种控制协议。具有超强的防雷、抗死机性能。
6、计算机
主板Inte1865
CPU；2.66GHz
硬盘；160G
内存：2G
液晶显示器19寸
操作系统；WinXP或Win2000
具有恢复系统
六、建筑群设备间光纤传输系统实验 配置表：
序号 |
设备配置 |
型号 |
数量 |
1 |
显示器 |
24寸 |
1台 |
2 |
光端机 |
100M |
1台 |
3 |
收发器 |
2台 |
|
4 |
配线箱 |
1个 |
|
5 |
光跳线 |
9根 |
|
6 |
偶合器 |
12个 |
|
7 |
光单口 |
1只 |
|
8 |
数据单口 |
FC |
1只 |
9 |
同轴单口 |
ST |
1只 |
10 |
数据跳线 |
2根 |
|
11 |
同轴跳线 |
2根 |
|
12 |
摄像机 |
1台 |
|
13 |
变镜头 |
一体机 |
1只 |
14 |
云台 |
SW-3030 |
1个 |
15 |
解码器 |
1台 |
|
16 |
网控器 |
1个 |
|
17 |
采集卡 |
1张 |
|
18 |
网络测试仪 |
1台 |
|
19 |
同轴线 |
20米 |
|
20 |
电脑 |
1台 |
|
21 |
总开关 |
1个 |
|
22 |
实训桌和实训屏架 |
1套 |
