SB-JTDM交通灯控制
一、产品概述
1.1概述
"交通灯控制模型"由指示灯组件、数码管组件、模拟路口组件等组成,可搭建成不同条件的路口交通灯模式,如十字路口、丁字路口等现场。能与PLC实验平台连接,满足可编程控制器技术的教学、课程设计和毕业设计。

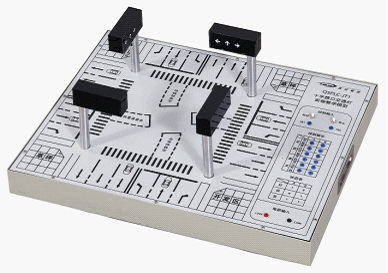

参考图片（以实物为准）
1.2特点
装置接口开放,可扩展性强,可根据教学需求可以选配触摸屏、PLC模块等配合,完成人机界面等实验。
二、性能参数
（1）输入电源：AC单相220V? 50Hz
（2）输出电源：DC 24V/4A
（3）外型尺寸：600mm×400mm×450mm
（5）整机容量：<0.5KVA
（6）重量：<5Kg
（7）工作条件：
温度：-10℃~+40℃
相对湿度：≤85%（25℃）
（8）安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、产品组成
产品由车辆模型、道路模型及交通指挥灯模型等部件组成；具有指示、控制、启/停按钮、手动/自动按钮、行人呼叫按钮、四方向红/黄/绿灯指示模块等功能（带左转弯指示灯）。
（1）模型具有交通灯模型,控制车辆的有红、绿、黄三种,每个方向带两个数码管,人行道指示灯由红灯、绿灯和黄灯组成；
（2）模型具有东西和南北车道直行、左转、右转和人行道指示灯区域。
（3）模型具有各种指示灯、数码管,采用易于更换设计；
（4）模型提供人行道指示灯有蜂鸣器和声音输出功能；
四、交通灯控制 实验内容
（1）主干道红绿灯工作流程的程序编写实训；
（2）主干道红绿黄灯工作流程的程序编写实训；
（3）主干道红绿灯和人行道红绿灯工作流程的程序编写实训；
（4）主干道红绿黄灯和人行道红绿灯工作流程的程序编写实训；
（5）主干道红绿黄灯和数码倒计时显示工作流程的程序编写实训；
（6）主干道红绿灯、数码倒计时显示和人行道红绿灯工作流程的程序编写实训；
（7）主干道红绿黄灯、数码倒计时显示和人行道红绿灯工作流程的程序编写实训；
交通灯控制 主要配置（单台）：
名称 |
型号 |
数量 |
单 位 |
|
PLC |
下载线 |
1 |
条 |
|
交通灯实训模块 |
1 |
台 |
||
直流电源 |
24V 3A |
1 |
个 |
|
软件 |
演示板原程序及三菱编程软件 |
仿真教学软件 |
1 |
套 |
工控组态软件 |
||||
说明书 |
实验指导书 |
1 |
册 |
|
连接线 |
红色 |
5 |
条 |
|
黑色 |
5 |
条 |
||
绿线 |
10 |
条 |
||
黄线 |
10 |
条 |
||
