机床电路实训考核设备,机床电气实训考核装置 > 行业新闻 >维修电工实训考核设备

2021年6月27日

机床电路实训考核设备,机床电气实训考核装置

SB-702A机床电路实训考核设备

机床电路实训台,机床电路实验台,机床电路考核柜,机床实训柜,机床电气故障分析与维修是电工专业学生必须掌握的主要内容之一。也是劳动部颁发"电工技术等级标准"和"职业技能鉴定规范"中对初级工、中级工、高级工、技师等不同技术等级培训与考核的要求。为了训练的实用性和针对性，大多数学校都安排学生到实际机床上实习检修，这样往往投资大，时间长，也容易发生人身安全及设备损坏事故。部分学校把机床电气线路模拟在整块板上，由教师事前设置故障，再要求学员或被考核人员排除故障恢复正常工作，这样对学校来说费钱费工重复劳动，对考官来说又费时、费力，与现代考核鉴定要求不相适应。"系列机床电气技能考核鉴定柜"，正好解决了各学校，技能鉴定所在实验与考核中的难题，使教学和考核鉴定走向一个新水平。
机床电路采用实际配电柜作为主体柜，充分利用该柜双面空间位置，每柜设置四种不同类型机床电路，每一机床电路均人为隐蔽地设置了十几项电路故障，让学员熟悉、了解、掌握各种机床电路原理、电气线路、电气控制、运行操作等基本原理及故障分析与排除技能，机床电路整体设计整齐美观，科学规范，操作方便。

一、设备图片：

（图片仅供参考、以实际配置为准）

二、产品概述

机床电路实训考核设备采用实际配电柜作为主体柜，充分利用该柜双面空间位置，每柜设置四种不同类型机床电路，每一机床电路均人为隐蔽地设置了十几项电路故障，让学员熟悉、了解、掌握各种机床电路原理、电气线路、电气控制、运行操作等基本原理及故障分析与排除技能，该柜整体设计整齐美观，科学规范，操作方便。

三、技术参数：

1.工作电源：三相五线 AC380V±10％ 50Hz

2.安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护

3.额定功率：1.5Kw

4.环境温度：-10℃～40℃

5.相对湿度：≤85%

6.外形尺寸：L800mm×W600mm×H1800mm

四、产品结构：

该设备为双面柜双开门，共一个工位，为照明类实训工位。

主要由柜体框架、前、后门、侧板、标牌、顶板、实验挂板组成。

柜体框架由优质钢板焊接而成，表面静电喷塑。底部装带刹车的万向轮，方便调整设备的摆放位置。

前后门板、侧板、顶板等均以优质钢板为原材料，经过折弯焊接而成，表面静电喷塑。

标牌采用丝印处理或喷绘工艺。

实验挂板有若干块，由优质钢板折弯喷塑后组装于门的里面。实验挂板安装各种实训用的元、器件，用户可以在其上进行各种实训。

五、机床电路实训考核设备成套配置清单

序号	物料名称	规格型号	单位	数量
1	机床电路实训考核柜	SB-702A	套	1
2	电动葫芦模块		套	1
3	万能铣床模块	X62W	套	1
4	卧式车床模块	CA6140	套	1
5	摇臂钻床模块	Z35	套	1
6	三相异步电机组		台	1
7	产品配件包		套	1

六、实训考核项目：

1.Z35摇臂钻床电气控制操作实训

2.CA6140车床电气控制操作实训

3.X62W万能铣床电气控制操作实训

4.电动芦葫电气控制操作实训

5.Z35摇臂钻床电气故障检修与排除实训

6.CA6140车床电气故障检修与排除实训

7.X62W万能铣床电气故障检修与排除实训

8.电动芦葫电气故障检修与排除实训

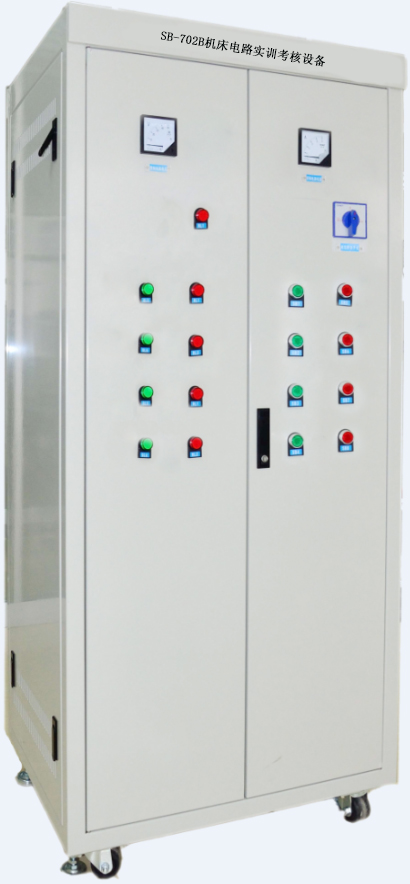

SB-702B机床电路实训考核设备

一、设备图片：

（图片仅供参考、以实际配置为准）

二、产品概述：

机床电路实训考核设备采用实际配电柜作为主体柜，充分利用该柜双面空间位置，每柜设置四种不同类型机床电路，每一机床电路均人为隐蔽地设置了十几项电路故障，让学员熟悉、了解、掌握各种机床电路原理、电气线路、电气控制、运行操作等基本原理及故障分析与排除，该柜整体设计整齐美观，科学规范，操作方便。

三、技术参数：

工作电源：三相五线 AC380V±10％ 50Hz

安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护

额定功率：1.5Kw

环境温度：-10℃～40 ℃

相对湿度：≤85%
