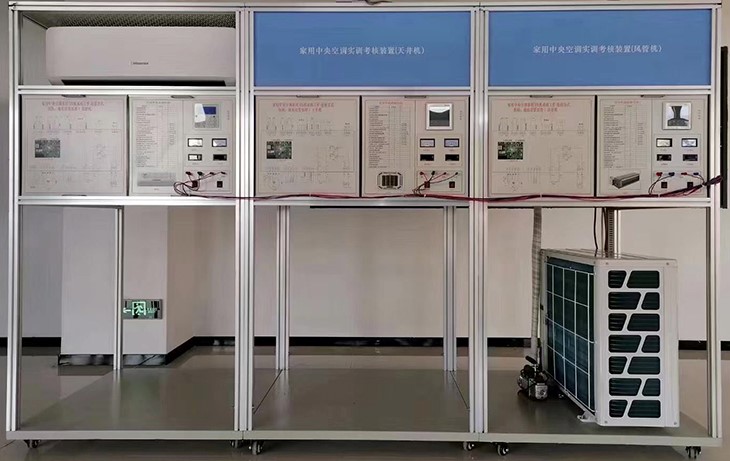

SBJDNT-03A家用中央空调实训考核设备(含软件)
家用中央空调实训考核设备"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级
家用中央空调实训考核装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
一、特 点
1.采用真实的家用中央空调为实训考核对：系统采用国内品牌一拖三机组,其特点为质量优、体积小、压缩机,数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性,可塑性。
2.系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。
4.系统的完整性、独立性：与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。
5.操作台只需交流电源即可投入使用,占地面积小,节约用房、减少基建投资。
6.家用中央空调实训考核装置直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体,其中高压管路和低压管路漆成红、蓝两色,并设有视液镜可观察制冷剂状态。结构合理,造型美观装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
7.家用中央空调实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
8.设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源；并有热保护器件,对压缩机进行过热、过载保护等功能。
二、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.工作境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3.装置容量：＜3.8kVA
4.外形尺寸：2000mm×1100mm×2100mm
5.安全保护：具有漏电压、漏电流保护装置,安全符合国家标准
三、家用中央空调实训考核装置的基本装备
充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。数码一拖三机组1套：空调系统采用市场数码机组,室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
整个模拟房顶采用,方便快捷安装风机盘管、天井式（嵌入式）,使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能
1、安装实训架子：实训装置采用移动框架4040铝型材结构,底部使用3MM的板金折弯,加有四个固定支撑脚,安装好后可固定位置,防止移动而牵动制冷系统管路。
2、智能温度控制系统：智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度,操作方便。
3、电源测量仪表:交流电压表、交流电流表等组成,测量整机系统的工作电流,电压。可以判断空调系统的工作状态,和制冷剂的多少。
4、电源模块：分别安装有电压表、电流表,管道连接原理图、电脑故联机测试端子。
5、主机挂箱：彩色喷绘。喷绘有系统容量设定原理,原理电气接线图
6、风机盘管控制单元挂箱：彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。
7、风机盘管控制电气原理挂箱:喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.
8、挂壁式控制单元挂箱：喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。
9、挂壁式控制电气原理挂箱:喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.以及挂壁式空调与别的机组的区别。
10、天井式控制单元挂箱：彩色喷绘。喷绘有系统容量设定原理,故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭,设定有温度测量单元,可测量系统进管制冷剂的温度,出口制冷剂的温度。
11、天井式控制电气原理挂箱:喷绘有空空调电气原理接线端子图,详细显示了空调的控制原理,传感器分布,保护系统.以及天井式空调与别的机组的区别。
五、产品配置如下
名称 |
单位 |
数量 |
规格 |
铝合金支架 |
套 |
3 |
|
主机外机 |
套 |
1 |
选配 |
风管机挂箱原理模块 |
套 |
1 |
铝合金材质 |
主机挂箱电气模块 |
套 |
2 |
铝合金材质 |
制冷系统分流器 |
套 |
4 |
|
智能温度控制系统 |
套 |
2 |
|
遥控器 |
套 |
1 |
|
3.5压力表 |
套 |
6 |
|
电流表 |
套 |
1 |
|
回气温度显示器 |
套 |
3 |
|
进气温度显示器 |
套 |
3 |
|
风管机 |
套 |
1 |
原装 |
天进机 |
套 |
1 |
原装 |
壁挂机 |
套 |
1 |
原装 |
3/8连接铜管（可拆） |
套 |
1 |
|
1/4连接铜管（可拆） |
套 |
1 |
|
真空泵 |
套 |
1 |
|
加液管 |
套 |
1 |
|
双表修理阀 |
套 |
1 |
|
扳手300MM |
把 |
2 |
|
410专用 |
套 |
1 |
六、实训项目
初级工
1.室外机组电气控制原理基础知识
2.室内机组电气控制原理基础知识（三个内机）
3.嵌入式室内机安装和认识
4.天进机安装和认识
5.壁挂机/单面出风安装和认识
6.家用中央空调热泵原理分析,和管道布置
7.家用中央空调制冷原理分析,和管道布置
8中央空调制冷/热泵工况操作
9.家用中央空调机的安装和维修
中级工
1.了解数码节能控制技术
2.电子膨胀阀的控制
3.维修软件的使用
4.系统故障模拟设置
5.电脑主机和室内机的通信
6.空调故障代码显示
7.高压保护故障处理和代码显示
8.外传感器故障高压保护故障处理和代码显示
9.低压保护故障处理和代码显示
10.主通信故障处理和代码显示
11.外机管道保护故障处理和代码显示
12.四通阀故障
