液压传动与PLC实训装置(工业型单面)液压传动与PLC

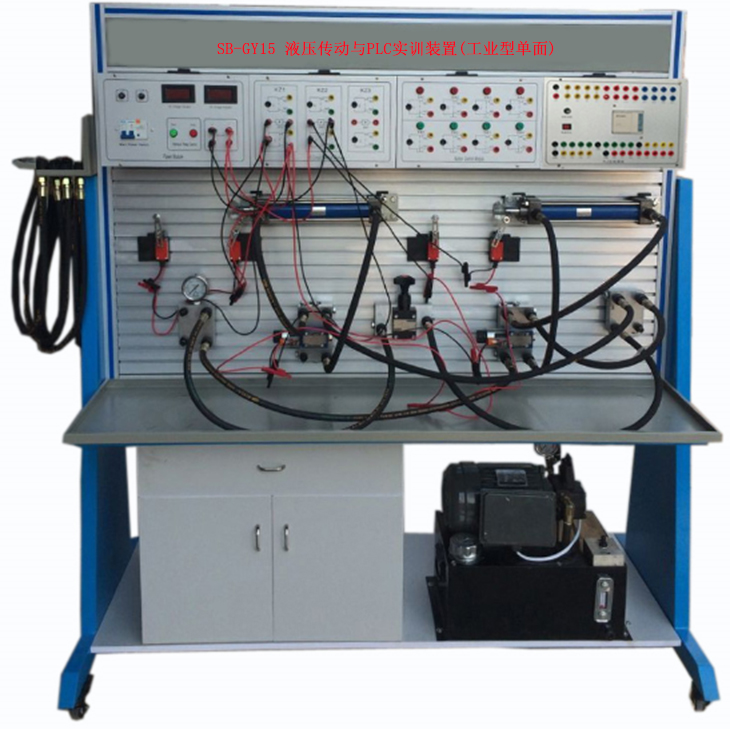

SB-GY15液压传动与PLC实训装置(工业型单面)
液压传动与PLC实训装置,液压 主要承担着液压传动、液压传动与控制、液压技术等课程的实训教学任务。可进行液压传动回路实训、继电器控制液压基本回路实训、PLC控制液压回路和系统实训、液压传动性能实训、压力系统回路设计实训等。
通过本实训室的训练,使学生能够掌握基本常用液压元件的特性,熟悉传动基本回路和基本传动系统的组成和工作原理。培养学生观察能力和分析能力,以及掌握所学知识解决实际问题的能力。
液压实训室主要配备：液压传动PLC实训装置,液压传动与控制实验教学培训系统等。
一、液压传动部分技术参数及指标
集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接（一体化）再和油箱固定在一起。油箱和控制屏单独放置；带有三相漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。
二、液压传动与PLC实训装置技术参数
1、输入电源：三相五线,380V．允差±l0%,50Hz。漏电保护器控制屏总电源,电网电压表监控电网电压,并有380V电压数字表指示,带灯保险丝保护,控制屏的供电由启停开关控制.同时具有漏电保护。
2、装置容量：<2kVA。
3、配有皮管支架。
4、变量叶片泵：压力7MPa．排壁8mL/r,转速1420r/min。
5、PLC选用三菱FX1S-20MR主机,主机为12点开关量输入／8点开关量输出
配有控制模块：电源模块,继电器控制模块,PLC控制模块,按钮模块等。
6、电机：额定电压380V．额定功率1.5kW,绝缘等级B
液压泵站：最大容积40L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
所用液压元件均为华德工业液压元件,可承受压力高过31.5MPa。
7、实验台外开尺寸：1800mm*700mm*1700mm
油箱尺寸：500 mm*400 mm*300mm
三、液压传动与PLC实训装置可以完成的实训项目
常见液压元件的性能实训
压力控制回路、速度调节回路、方向控制回路、锁紧回路、双缸工作回路、液压马达的应用回路等液压传动基本回路的实训
--可完成几十种液压回路实训（学生也可自行设计搭建其它回路）,典型实训如下
--单级调压回路
--多级调压回路
--减压回路
--卸荷回路
--进油节流调速回路
--回油节流调速回路
--旁油节流调速回路
--液压缸差动连接的快速运动回路
--调速阀短接速度换接回路
--调速阀串联的速度换接回路
--调速阀并联的速度换接回路
--用换向阀的换向回路
--用"O"型机能换向阀的锁紧回路
--用液控单向阀的锁紧回路
--用顺序阀控制的顺序动作回路
--用压力继电器控制的顺序动作回路
--用行程开关控制的顺序动作回路
--用调速阀控制的同步回路
液压与气动仿真教学实训项目
1.液压传动简介及工作原理
2.液压系统的组成及功能仿真
3.液压回路的运行与仿真
4.液压回路的设计与仿真
5.气压传动简介及工作原理仿真
6.气压传动的组成及功能仿真
7.气动回路的运行与仿真
四、液压传动与PLC 液压元件清单
序号 |
型号/规格 |
名称 |
数量 |
单位 |
备注 |
1 |
铁质 |
实训台 |
1 |
台 |
|
2 |
铁质 |
实训桌 |
1 |
张 |
|
3 |
三菱,20点 |
PLC主机模块 |
1 |
块 |
|
4 |
实训台上 |
继电器控制模块 |
1 |
块 |
|
5 |
直流继电器模块（所有开关量端子引到面板上,有相应的指示灯指示） |
1 |
只 |
||
6 |
控制按钮模块（4只带绿灯复位按钮开关,4只带红灯自锁按钮开关） |
1 |
只 |
||
7 |
电源模块 |
1 |
|||
8 |
MOB40-200 |
双作用液压油缸 |
2 |
只 |
|
9 |
YN-100ZQ/10MPa |
耐震压力表 |
3 |
只 |
|
10 |
2FRM6-31B/15QB |
二通流量阀（调速阀） |
2 |
只 |
华德 |
11 |
3WE6A61B/CG24N9Z5L通径：6mm |
二位三通电磁换向阀 |
1 |
只 |
华德 |
12 |
4WE6H61B/CG24N9Z5L通径：6mm |
三位四通电磁换向阀 |
1 |
华德 |
|
13 |
4WE6C61B/CG24N925L通径：6mm |
二位四通电磁换向阀 |
2 |
只 |
华德 |
14 |
4WMM6C50BF通径：6mm |
二位四通手控换向阀 |
1 |
只 |
华德 |
15 |
4WE6E61B/CG24N9Z5L通径：6mm |
三位四通电磁换向阀 |
1 |
只 |
华德 |
16 |
4WE6J61B/CG24N9Z5L通径：6mm |
三位四通电磁换向阀 |
1 |
只 |
华德 |
17 |
DVP101-10B通径：6mm |
节流阀 |
1 |
只 |
华德 |
18 |
RVP6-10B通径：6mm |
单向阀 |
1 |
只 |
华德 |
19 |
DB10-1-50B通径：6mm |
先导式溢流阀 |
1 |
只 |
华德 |
20 |
DBDH6P10B通径：6mm |
直动式溢流阀 |
1 |
只 |
华德 |
21 |
DZ6DP1-5X/75通径：10mm |
直动式顺序阀 |
1 |
只 |
华德 |
22 |
DR6DP1-5X/75 YM通径：6mm |
直动式减压阀 |
1 |
只 |
华德 |
23 |
SV10PB1-30B通径：6mm |
液控单向阀 |
2 |
只 |
华德 |
24 |
HED40P15/100Z14L24 |
压力继电器 |
1 |
只 |
华德 |
25 |
三通 |
4 |
只 |
||
26 |
四通 |
3 |
只 |
||
27 |
快速接头（母插座） |
1 |
套 |
||
28 |
快速接头（公插头） |
1 |
套 |
||
29 |
皮管支架 |
1 |
个 |
||
30 |
ME8108 |
行程开关 |
4 |
只 |
|
31 |
液压泵站 |
1 |
只 |
||
32 |
L-HL46 |
液压油 |
20 |
公斤 |
|
33 |
内六角扳手 |
1 |
套 |
||
34 |
死扳手 |
2 |
把 |
||
35 |
螺丝刀 |
1 |
把 |
||
36 |
胶管 |
M16*1.5/8I-W-0.6M(装好快捷接头) |
10 |
根 |
|
37 |
胶管 |
M16*1.5/8I-W-1M(装好快捷接头) |
10 |
根 |
|
38 |
胶管 |
M16*1.5/8I-W-1.5M(装好快捷接头) |
1 |
根 |
|
39 |
胶管 |
M16*1.5/8I-W-2.5M(装好快捷接头) |
1 |
根 |
|
40 |
电机电源线（制作好）三相四线电线 |
1 |
根 |
||
41 |
液压实验指导书说明书 |
1 |
册 |
||
42 |
PLC编程软件 程序光盘 |
1 |
张 |
||
43 |
三菱 |
编程电缆 |
1 |
条 |
|
44 |
生料带 |
1 |
个 |
||
45 |
实训导线 |
24 |
条 |
