2021年8月31日

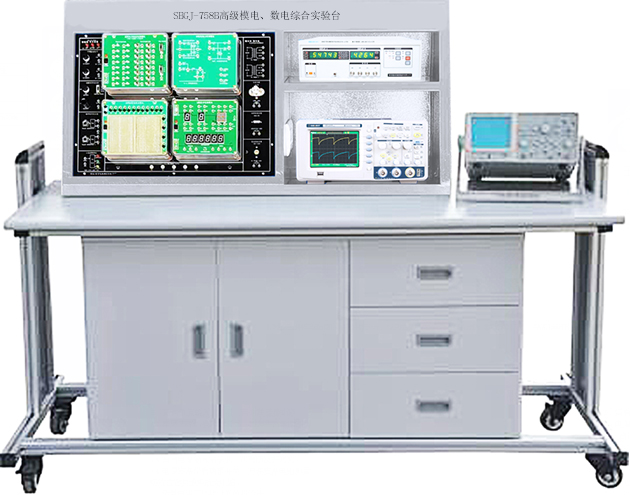

SBGJ-758B高级模电、数电综合实验台
一、产品的特点:
高级模电、数电综合实验台,模拟/数字电路调试系统以知识的综合应用和实践动手能力培养为出发点,通过所提供的实训平台,能够达到学生掌握特定技能的目的,体现创新设计的发展趋势。该系统实训的内容涵盖模拟电子技术、数字电子技术,电子产品电路的搭建、制作和调试,以及电子线路故障的查找、排除等内容。
二、实验台和实验操作桌结构及功能:
1.模拟/数字电路调试系统
模拟/数字电路调试系统主要包括三个部分,专用输入输出面板（包括模拟电路所需的接线板和数字电路所需的接线板）,防静电工作台（(L)1560*(W)700*(H)1200mm）,学生实训初期使用的典型电路模板附件。其中专用输入输出面板包括以下内容：
1）电源输入：AC220V±10%50Hz
2）电源输出：
提供直流电压表,量程-19.999-+19.999V；
提供直流电流表,量程-199.99-+199.99mA；
提供直流电源输出：-5V/0.2A~+5V/0.2A可调,-12V/0.2A~+12V/0.2A可调,固定电源+12V/1A,-12/1A,+5V/1A,-5V/1A；
提供直流电流源,0-200mA可调；
设有短路保护自动恢复功能；
提供交流电源AC15V,AC7.5V,AC0V；
3）信号源（函数发生器）：
幅度连续可调信号源,可输出三角波、方波、正弦波,频率范围10Hz~100KHz；
4）提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出,每按一次输出一个正负脉冲；
5）提供三态逻辑测试笔：
可测量和显示TTL电平的高电平、低电平和高阻态；
6）提供12V/5W灯泡负载一个；
7）提供200欧/2W功率电阻一个；
8）提供12V/1.2W直流电机负载一个；
9）外形尺寸：(L)450*(W)310*(H)110mm
10）整机容量：0.49KVA
11）工作条件：温度：-10℃--+40℃相对湿度：85%（25℃）
2、实验操作桌:铝木结构,桌子下部是元件储存柜,配有抽屉,放置常用工具,实验元器件。
三、设备的构成、配备及实验项目:
（一）、实验桌铝木结构,桌子下部是元件储存柜,配有抽屉,放置常用工具,实验元器件。1台学生实验桌,一台两座,桌子外形尺寸：160×70×80cm。张台桌配有一粒胶皮板,保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
（二）、学生机头铁质双层亚光喷塑结构,后开门,便于维护,右边是仪器存放格。学生实验桌配1台。
（三）电子电路实验板：
MD01号板 晶体管基本放大电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管共射极放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、电源支路带有功能开关,方便支路电阻测量。
场效应管共源级放大电路：
1、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、弓形针、圆孔针配套使用,方便学生操作和实验。
MD02号板 晶体管基本放大电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、输入、输出电容可插拔式开放型设计。
3、留有电源输入端子孔,带有防反接功能。
4、反馈回路带通断功能。
5、电源支路带有功能开关,方便支路电阻测量。
MD03号板 晶体管基本放大电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
差分放大器电路：
1、输入回路、负载回路可插拔式开放型设计。
2、进口多圈精密可调电阻。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量
OTL分立件功率放大器电路：
1、可调电位器可插拔,易于更换。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量
OTL集成功率放大器电路：
1、可调电位器可插拔,易于更换。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
4、电源支路带有功能开关,方便支路电阻测量
喇叭音响电路：
1、8欧外置喇叭。
2、输入、输出回路开放。
MD04号板 集成运算放大器电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
积分/微分、指数/对数运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔,带有防反接功能。
3、电路由学生自行设计完成。
带阻有源滤波器电路：
1、电路参数开放,由学生自行设计,并由器件库中选取。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
低通、高通、带通有源滤波器电路：
1、电路参数开放,由学生自行设计,并由器件库中选取。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
RC振荡器电路
1、电路参数开放,由学生自行设计,并由器件库中选取。
2、支路测试点设置合理,便于测量。
3、留有电源输入端子孔,带有防反接功能。
可调直流电平输出电路：
1、两路输出。
2、-8V至+8V连续可调。
MD05号板 数字电路此板中包含的电路有：
供电电路：
1、+12V,1A,带自恢复保护电路。
2、-12V,1A,带自恢复保护电路。
3、带电源滤波、工作指示等
信号源电路：
1、方波1HZ幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、方波10HZ至10KHZ连续可调,幅度5V。
3、正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
1、输入-高电平
2、输入-高阻态
3、输入-低电平
芯片座电路;
1、14芯锁紧芯片座6个。
2、芯片座引脚与铆孔一一对应引出。
数码管BCD译码驱动电路：
数码管共阴极驱动电路：
LED二极管驱动电路：
电平状态输出电路：
MD06号板 元件库板此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
MD07号板CPLD（EPM570）可编程数字逻辑电路单元
四、设备配置清单
参考配置表（以24台学生台为例）
序号 |
名称 |
每台数量 |
全室数量 |
单位 |
备注 |
1 |
控制屏 |
1 |
24 |
套 |
|
2 |
实验桌 |
1 |
24 |
张 |
|
3 |
学生凳 |
2 |
48 |
张 |
|
4 |
工具 |
1 |
24 |
|
见表一 |
5 |
电子技术实验板 |
1 |
24 |
套 |
见表二 |
表一工具
NO |
配置名称 |
型号规格 |
单位 |
数量 |
备注 |
1 |
螺丝刀 |
小十字 |
把 |
1 |
|
2 |
螺丝刀 |
大十字 |
把 |
1 |
|
3 |
螺丝刀 |
小一字 |
把 |
1 |
|
4 |
螺丝刀 |
大一字 |
把 |
1 |
|
5 |
尖觜钳 |
|
把 |
1 |
|
6 |
万用表 |
MF-47 |
只 |
1 |
|
7 |
数字万用表 |
UT33B+ |
只 |
1 |
|
表二、电子技术实验板
种类名称 |
产品名称 |
数量 |
备注 |
电子电路实验板
|
晶体管基本放大器板1 |
1套 |
|
晶体管基本放大器板2 |
1套 |
|
晶体管基本放大器板3 |
1套 |
|
集成运算放大器板 |
1套 |
|
数字电路板 |
1套 |
|
元件库板及元件 |
1套 |
|
CPLD（EPM570）可编程数字电路板 |
1套 |
|
电子电路辅助材料 |
叠插式专用导线 |
套 |
1 |
面包板专用导线 |
套 |
1 |
五、创新实验项目:
（一）、基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、OTL集成功率放大器实验
实验七、OTL分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、RC振荡器实验
实验十三、可调直流电平输出实验
实验十四、门电路电参数的测试
实验十五、CMOS门电路测试
实验十六、门电路逻辑功能及测试实验五组合逻辑电路（半加器全加器及逻辑运算）
实验十七、触发器（一）R-S,D,J-K
实验十八、三态输出触发器及锁存器实验
实验十九、时序电路测试及研究
实验二十、集成计数器及寄存器
实验二十一、译码管和数据选择器
实验二十二、波形产生及单稳态触发器
实验二十三、时序电路应用
（二）、设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
（三）、系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
★（四）电子电路的元件的识别与检测（老师演示）
1)常用电容学习与检测
2)常用电阻学习与检测
3)常用二极管学习与检测
4)常用晶体管学习与检测
5)常用数码管显示学习与检测
6)常用集成IC学习与检测
