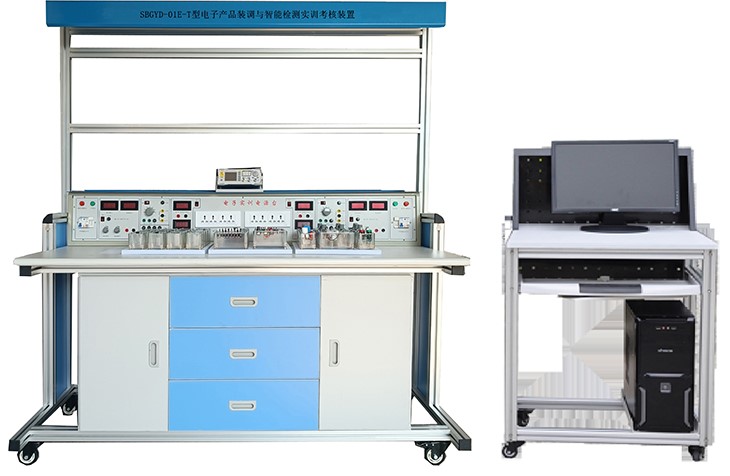

SBGYD-01E-T型电子产品装调与智能检测实训考核装置
一、电子产品装调与智能检测实训考核设备概述
电子产品装调与智能检测实训考核装置是按照职业院校电子技术课程项目教学和实验实训要求开发,适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的教学与实验实训。还可以可完成中小型电子产品的装配、调试和检修等实训,使学生掌握电子产品装配和调试的基本技能,同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。
实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训的完全开放平台。
（NI LabVIEW、NIMultisim软件采用拷贝版）
（数字毫伏表及示波器自购）

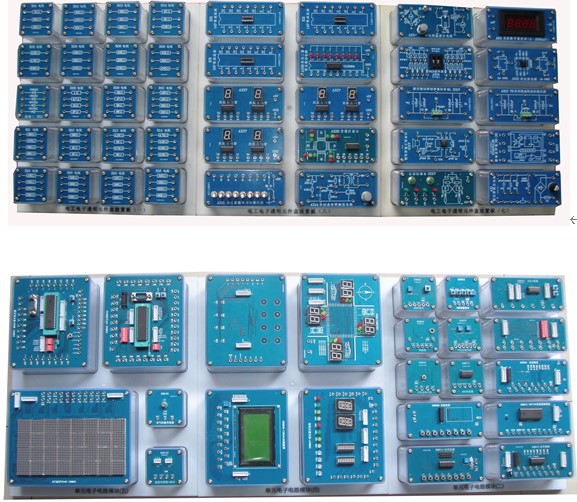

（ 部分透明元件盒示例）
二、电子产品装调与智能检测实训考核设备技术指标
（1）工作电源：两相三线AC 220V±10%? 50Hz
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1600×800×1800mm
（4）整机功耗：≤800V.A
（5）安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、电子产品装调与智能检测实训考核设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。电工电子单元模块共有200多个,其中不仅包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块200多个,具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>、<单片机技术应用>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高。
四、基本配置及功能
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
(一)实训台
采用工业铝合金型材框架,在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表；第二层可放置PVC夹板,用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮,便于移动和固定。
(二)活动柜（1个）
活动柜设有3个带拉手抽屉,可存放实训工具。两侧分为6层结构,可放置实训模块。
(三)电源控制屏
由两路相互独立、对称的实验电源和仪表组组成,可同时满足2人在同一实验台上完成不同的实验内容方便实训考核,装置采用单相电源供电,并配有带漏电保护的空气开关,熔断器以确保使用安全。
控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下：
1.交流电源
(1)高压交流电源：8路AC220V电源接口,可为外配仪器设备提供工作电源。
(2)低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调,输出端具有短路保护、过载保护及自动复位功能,同时还提供带中心抽头双17V交流电源。
2.直流电源
(1)可调直流电源：两路0.0V～24V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。
(2)固定直流电源：±12V/1A、±5V/1A固定输出,每路均具有短路保护措施。
3.测量仪表
数字直流电流表（AX4模块单元）:测量范围：0～2000mA
数字直流电压表:测量范围：0～30V,输入阻抗：47K?/V
指针式直流微安表:测量范围：±100μA,测量精度：2.0级
数字直流毫伏表:测量范围：0～2000mV,输入阻抗：47K?/V
2）胜利牌数字万用表（VC890D）
直流电压量程：200mV/2V/20V/200V/1000V,精度±(0.5%+3)
交流电压量程：20V/200V/750V,精度±(0.8%+5)
直流电流：20mA/200mA /20A,精度±(1.5%+3)
交流电流：200mA /20A,精度±(1.5%+5)
电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ,精度±(0.8%+3)
4.功率函数信号发生器/频率计
1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz,采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz,自动换档。
5.电脑小推车：尺寸：580*450*960mm。电脑推车框架采用标准工业铝型材组合而成,安装孔位装有铝合金专用塑料保护盖,防止人体撞伤。桌面采用表面平整、有较高抗弯强度和冲击强度的密度纤维板制作而成,桌面下方装有二节静音滚珠键盘专用导轨的键盘托盘,键盘托板与人体坐在椅子上时弯曲的小臂高度一致,不用时键盘托板可以折叠收回,方便放置。配主机电脑主机放置托架。电脑桌底部安装四个定位轮,可灵活移动位置,桌面后面装有质挡板,防止不小心造成显示器摔落。
6.电子产品装调与智能检测技术学习套件（检测板+数据采集器+拷贝版软件）（如需正版软件,价格另计）
★包含电子电路焊接与智能检测系统板13种、★数据采集器1套、★NI LabVIEW软件一套、★NIMultisim软件一套；
数据采集器：提供2个模拟输入通道,可配置为通用高阻抗差分电压输入或音频输入。模拟输入为多路复用,即通过一个模数转换器(ADC)对两个通道进行采样。在通用模式下,测量信号范围为±10 V。在音频模式下,两个通道分别表示左右立体声通道电平输入。每通道可测量的模拟输入采样高达200kS/s,对于波形采集非常有用。模拟输入可用于NI ELVISmx示波器、动态信号分析仪和Bode分析仪。提供2个模拟输出通道,可配置为通用电压输出或音频输出。两通道均带一个专用数模转换器(DAC),可进行同步更新。在通用模式下,生成信号范围为±10V。在音频模式下,两个通道分别表示左右立体声信号输出。提供8个DIO数字通道。每个通道都是一个可编程函数接口(PFI),即通道可配置为通用软件定时的数字输入或输出,也可用作数字计数器的特殊函数输入或输出。提供3个可供使用的电源。+15V和-15V为模拟组件电源,如运算放大器和线性稳压器等。+5V为数字组件电源,如逻辑设备等。电源、模拟输出和数字输出的总功率限制为500 mW。提供测量电压（DC和AC）、电流（DC和AC）、电阻和二极管电压降的功能。数据采集器支持NI LabVIEW和NI ELVISmx软件中使用。
NI Multisim软件：NI Multisim结合直观的捕捉和功能强大的仿真,能够快速、轻松、高效地对电路进行设计和验证。凭借NI Multisim,可以立即创建具有完整组件库的电路图,并利用工业标准SPICE模拟器模仿电路行为。借助专业的高级SPICE分析和虚拟仪器,能在设计流程中提早对电路设计进行的迅速验证,从而缩短建模循环。与NI LabⅥEW和SignalExpress软件的集成,完善具有强大技术的设计流程,从而能够比较具有模拟数据的实现建模测量。学生可以用其进行电路的仿真与教学结论的补充验证,帮助快速理解与验证电路的正确性。
NI LabVIEW软件：LabVIEW是一种用图标代替文本行创建应用程序的图形化编程语言。传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序,而LabVIEW则采用数据流编程方式,程序框图中节点之间的数据流向决定VI及函数的执行顺序。VI指虚拟仪器,是LabVIEW的程序模块。LabVIEW提供很多外观与传统仪器（如示波器、万用表）类似的控件,可用来方便地创建用户界面。用户界面在LabVIEW中被称为前面板。使用图标和连线,可以通过编程对前面板上的对象进行控制。采用图形化编程界面,简单易学,训练学生的编程思维,并可结合硬件采集平台以及电子电路焊接与智能检测系统模块既可以练习编程,又可以训练电路焊接能力。
电子电路焊接与智能检测系统模块13种：
该系统板自身可脱离硬件采集平台与编程软件,形成具有独立功能的系统,练习焊接与调试能力,当接入硬件采集平台与编程软件后,可以用于训练学生编程能力以及工厂中实际大量应用的智能测量测试能力,并结合硬件采集功能采集一些特定信号用于对焊接电路的性能以及正确性进行判断,这些模块最终还能通过与单元电子电路模块搭接形成一个完整的电路系统。
序号 |
模块名称 |
数量 |
单位 |
技术指标 |
1 |
高精度热敏电阻温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量0-50℃的环境温度,电路眼影到的温度输出具体为模拟量输出,里头有运放进行放大、稳压管、热敏电阻传感、电阻、电容 |
2 |
高灵敏度红外侦测电路的焊接与智能检测系统模块 |
1 |
块 |
人体红外感应后有开关了输出,里头有运放进行信号放大、滤波电路、比较电路、555电路、热释放电红外传感器 |
3 |
高精度湿度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量10%-95%的环境相对湿度,最终湿度的测量以模拟量输出,有555电路、频率转电压电路、稳压电路、运放组成的放大电路、电容型湿度传感器 |
4 |
高精度热电偶温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量0-500℃的环境温度,电力感应到的温度输出具体为模拟量输出,里头有运放进行放大、稳压管、LM35温度传感器作为冷端补偿、电阻、电容、热电偶传感器 |
5 |
高精度铂电阻温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
测量0-200℃的环境温度,电力感应到的温度输出具体为模拟量输出,里头有运放进行放大、稳压管、电阻、电容、铂电阻 |
6 |
高灵敏度火灾报警电路的焊接与智能检测系统模块 |
1 |
块 |
能够侦测到电路的变化差异后进行蜂鸣器报警和开关量输出,里头包括二极管、运放组成的放大电路、比较电路、三极管作为饱和的开关以便最终输出开关信号 |
7 |
高精度空气压力检测电路的焊接与智能检测系统模块 |
1 |
块 |
能够检测0-20kpa的气压,最终以模拟量输出,里头包括气压传感器、放大电路、调零电路、交流电源输入、比较电路 |
8 |
0-15v自动换挡电压源电路的焊接与智能检测系统模块 |
1 |
块 |
可调稳压电源电路、可以自行自动换挡、里头有整流滤波电路、可调稳压管稳压电路、调零电路、交流电源输入、比较电路 |
9 |
0-500mv电流源电路的焊接与智能检测系统模块 |
1 |
块 |
可调恒流源电路、里头有温流指示比较电路、运放注册沟道放大电路、三极管扩流电路 |
10 |
篮球计分数字电路的焊接与智能检测系统模块 |
1 |
块 |
组合逻辑数字芯片、数码管输出、可以模拟两球比分计分,及按下按钮可以得一分、按下另一个按钮得两分、按下其他另一个按钮可以得三分 |
11 |
高精度AD592温度检测电路的焊接与智能检测系统模块 |
1 |
块 |
0-100℃温度测量电路、模拟量输出、里头包括运放组成的放大电路、稳压电路、AD592集成温度传感器 |
12 |
高品质音频功放分立元件电路的焊接与智能检测系统模块 |
1 |
块 |
功放电路,单一一个声道的型号放大以及功率放大。里头有信号放大电路、滤波电路、功率放大电路、剩余衰减电位器调整、电阻、电容等 |
13 |
检测电路系统模块 |
1 |
块 |
电源单元、光照传感器、震动传感器、温度传感器、烟雾传感器、霍尔传感器、蜂鸣器、可调电源、数字量输出显示、数字量输入、按键输入、电压比较器。 |
★ 五、教学资源要求：
★（一）、在线教育课程开放平台（配1个登录帐号）（提供有效、权威的证明文件,证实该软件的可靠、安全、合法性）:
1）本系统是互通教学多元化管理平台,将用户传统的各个平台系统实施整合,集中互通管理,解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台,真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发,在pc端win系统上运行（win7、win8、win10,注不包含win xp）软件。
3）在线教育开放平台资源库
★1、《模拟电子技术》课程要包括：
1 .常用半导体器件
1.1半导体的基本知识
1.2二极管
1.3三极管
1.4半导体器件的识别与检测
2.直流稳压电源
2.1整流电路
2.2滤波电路
2.3稳压电路
3.基本放大电路
3.1放大电路的基本知识
3.2基本共射极放大电路
3.3分压式偏置共射放大电路
3.4共集电极放大电路
4.功率放大电路（互补对称功率放大电路）
5 .差动放大电路与集成运算放大器
6.放大电路中的反馈
6.1反馈的基本概念
6.2负反馈对放大电路性能的影响
7 .集成运算放大器的应用
7.1集成运放的应用基础
7.2集成运放的线性应用
8.正弦波振荡器
8.1正弦波振荡电路概述
8.2 RC正弦波振荡电路）。
★2、《数字电子技术》课程要包括：
1.章数字电路基础（逻辑函数的卡诺图化简法）
2.逻辑门（集成逻辑门电路）
3.电路集成触发器
3.1主从触发器
3.2边沿触发器
3.3 CMOS集成触发器
4.时序逻电路
4.1时序逻辑电路的分析
4.2时序逻辑电路的分析
5.脉冲波形的产生与整形电路
5.1多谐振荡器
5.2施密特触发器
5.3.555定时器及其应用
★3、《电子产品设计制作》课程要包括：
项目一 智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示）
项目二 电子秤（称重传感器工作原理、电子秤效果演示）
项目三 电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）
★4、《嵌入式技术应用》课程要包括：
教学项目
1、（认识STM32固件库、STM32固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3处理器、STM32系列处理器）,
教学项目
2、（认识STM32的I/O口、STM32的GPIO初始化和输入输出库函数、Cortex-M3工作模式及状态、Cortex-M3寄存器组、Cortex-M3特殊功能寄存器组、STM32相关结构体、Cortex-M3处理器结构、STM32系统结构、STM32时钟配置）,
教学项目
3、（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3存储器、Cortex-M3存储器映射、STM32存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）
教学项目
4、（认识嵌入式应用技术与开发的核心板、GPIO寄存器地址映射、端口复用使用、端口复用重映射、STM32中断通道、STM32外部中断、STM32中断优先级、STM32外部中断编程、）
教学项目
5、（SBsTick定时器、库函数中的SBsTick相关函数、SBsTick的关键函数编写、认识STM32定时器、STM32定时器与定时相关的寄存器、STM32定时器相关的库函数、STM32的PWM输出相关寄存器、STM32的PWM输出编程思路、STM32的PWM输出相关库函数）
教学项目
6、（串行通信基本知识、STM32的USART串口、STM32串口的相关寄存器、STM32串口相关函数、认识WIFI通信模块、认识Zigbee通信模块、ZigBee通信模块使用）
教学项目
7、（STM32模数转换简介、STM32的ADC结构STM32模数转换相关寄存器、STM32的ADC设置、ADC相关的库函数）
★（二）仿真软件：
1、网络版电子仪表仪器仿真教学实训软件（网络版、具有软件著作权）
本产品依据《电子设备装接工国家职业标准》、教育部有关专业电子技能训练教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计,包含常用电子测量仪器、信号（函数信号、高频信号、彩色电视信号）发生器、电子电压表（毫伏表、数字万用表）、电子计数器、双踪示波器、扫频仪等六类仪器,每类仪器设有仪器简介、面板介绍、使用方法、仿真实训等4个学习任务。具有职业性、情境性、交互性、工艺性、智能性。本产品性能价格比高,是电子技术仿真实训室必备的主体软件。
2、网络版模拟电子技术仿真教学软件（具有软件著作权）
本产品是依据教育部、人力资源和社会保障部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计,内容包括模拟电子技术实训实训常开设的延时电路等共18个实训实训项目（详见实训项目）。每个项目根据实训需要,设置了数量不等的实训任务。例如单管放大项目设计了实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测等任务,以便操作者循序渐进地得到训练。本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。技术参数：包含十八大实训模块：延时电路、稳压电源、整流滤波电路、单管放大、可控硅调光、二极管整流电路、串联稳压电源、延时开关、电流负反馈电路、电压负反馈电路、单项可控硅整流电路、差分放大可调稳压电路、运算放大电路、运算放大器的应用、脉冲式充电电路、整流电路、温度传感器、光敏传感器检测。
3、网络版数字电子技术仿真教学软件（具有软件著作权）
本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》而设计,内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共7个实训实训项目,每个项目根据实训需要,设置了数量不等的实训任务,以便操作者循序渐进地得到训练。
本软件采用三维动画与二维交互动画编程相结合技术,基于职场环境与工作过程,具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
4、电子技能虚拟实训室教学系统（网络版、具有软件著作权）
能满足的功能内容：
▲1）.采用三维仿真技术而研制的仿真实训软件,包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元。
▲2）.实训单元模块（11个）参数：
（1）仪器仪表模块,包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等8个实训项目,并配有语音讲解功能。
（2）导线加工,包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等5个实训项目,并配有语音讲解功能。
（3）检修工具,包括焊接工具、钳口工具、剪切工具、紧固工具等4个实训项目,并配有语音讲解功能。
（4）焊接工艺,包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等6个实训项目。根据相应的教学大纲,要求把焊接工艺清楚表示,图文并茂,并对重难点部分配有语音讲解功能。
（5）电子器件,包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等12个实训项目。
（6）模拟电子技术,包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等9个实训项目。
（7）数字电子技术,包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等9个实训项目。
（8）生产工艺,包括器件准备、安装、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等6个实训项目,并配有语音讲解功能。
（9）插装工艺,包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等5个实训项目,并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。
（10）SMT工艺,包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等4个实训项目；并用恰当的媒体手段来实现,教学设计合理,导航清晰,并配有语音讲解功能。
（11）收音机实训,包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等10个实训项目。
六、本设备可以完成的实训项目
1.模拟电子技术综合应用、创新实训项目目录
项目一常用二极管的性能测试及应用
项目二双极晶体管及场效管输出特性的测定
项目三单管放大电路的研究
项目四两极放大电路及负反馈放大电路的研究
项目五助听器电路的调试（电子产品线路）（综合应用）
项目六恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七三极管放大电路故障排除
项目八整流、滤波及稳压电路的研究
项目九直流稳压正、负电源电路的研究
项目十典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一OTL功率放大电路的故障排除
项目十二LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三运算放大器基本运算电路
项目十四对由运放器组成的积分运算电路、微分运算电路
项目十五对由运放器组成的电压比较器传输特性的研究
项目十六气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七方波、三角波和锯齿波发生器电路的研究与测试
项目十八三角波、方波及正弦波发生器的制作竞赛
项目十九RC（文式桥式）正弦波振荡器和制作与调试
项目二十电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
2.数字电子技术综合应用、创新实训项目目录
（一）基础实训项目
项目一基本逻辑门电路功能测试
项目二优先编码器功能测试
项目三二进制译码器和数据选择器功能测试
项目四全加器和超前进位全加器功能测试
项目五数值比较器功能测试
项目六七段码锁存/译码/驱动器功能测试
项目七各类触发器功能测试
项目八双向移位寄存器功能测试
项目九二一五一十进制计数器功能测试
项目十二位十进制计数/译码/驱动/显示电路
项目十一可逆十进制计数电路功能测试
项目十二N进制计数电路功能测试
项目十三555定时器基本应用电路
项目十四微分型单稳态触发器
项目十五集成单稳态触发器及其应用
项目十六集成施密特触发器及其应用
（二）综合应用实训项目
项目十七声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八8线数据传输电路（电子产品线路）（综合应用）
项目十九4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三数控变频三角波-方波发生器
项目二十四移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七数字钟电路（电子产品线路）（综合应用）
项目二十八二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九交通灯控制电路（电子产品线路）（综合应用）
项目三十升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一光电转换加/减计数电路（电子产品线路）（综合应用）
3.电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五IGBT直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品电路）（综合应用项目）
4.单片机实验
（1） 空调电路
模块配置
EDM002-AVR单片机主机
②EDM507-半导体制冷片
③EDM605-四位数码管显示
④EDM404-NPN三极管驱动*2个
⑤EDM501-直流风机
⑥EDM311-红外发射
⑦EDM312-红外接收
⑧EDM504-蜂鸣器
⑨EDM105-空气质量传感器
（2） 出租车计价器
模块配置
EDM606-12864点阵液晶
②EDM001-MCS51单片机主板
③EDM403-8位独立按键
④EDM502直流电机
⑤EDM405 PNP三极管驱动
（3） 综合报警器
模块配置
EDM605-四位数码管显示
②EDM201-触摸按键
③EDM107-热释电红外传感器
④EDM112-红外反射
⑤EDM106-烟雾传感器
⑥EDM302-四种音乐
⑦EDM503-扬声器
⑧EDM001-AVR主机
（4）超声波测距
模块配置
EDM001-MCS51单片机主机
②EDM111-超声波发射接收模块
③EDM605-四位数码管显示模块
（5）电子秤
模块配置
EDM603-十进制计数器
②EDM104-称重传感器
③EDM201-ICL7135模数转换
④EDM406-4*4键盘
⑤EDM001-MCS51单片机主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鸣器
（6）电子语音播放万年历
模块配置
③EDM001-MCS51主机
④EDM605-12864点阵液晶
⑤EDM103-温度传感器18B20
⑥EDM403-8位独立按键
⑦EDM313-AK040语音
⑧EDM503-扬声器
（7）64*32点阵广告屏
模块配置
EDM002-AVR单片机主机
②EDM601-64*32点阵模块
③EDM403? 8位独立按键
（8） 酒精测试仪
模块配置
EDM002-AVR主机
②EDM605-四位数码管显示
③EDM108-酒精传感器
④EDM403-8位独立按键
（9）频率计
模块配置
EDM303-三位计数器2个
②EDM605-四位数码管显示2个
③EDM603-十进制计数器
④EDM307-脉冲信号发生
（10）声光控制小灯
模块配置
EDM101-声光控制
②EDM405-PNP三极管驱动
③EDM604-直流灯泡
（11）步进电机控制
（12）两室温度控制
5.典型应用电路
1)高精度热敏电阻温度检测电路
7)高精度大气压力检测电路
2)高灵敏度红外侦测电路检测系统模块
8) 0-15V自动换挡电压源电路
3)高精度湿度检测电路
9) 0-500mA电流源电路
4)高精度热电偶温度检测电路
10)篮球积分数字电路
5)高精度铂电阻温度检测电路
11)高精度AD592温度检测电路
6)高灵敏度火灾报警电路
12)高品质音频功放分立元件电路
七、本设备的配置
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1 |
实训桌 |
带万向轮灵活移动 |
1 |
张 |
铝合金框架 |
2 |
电源控制台 |
1 |
台 |
铁质 |
|
3 |
函数发生器0.1HZ~2MHZ （正弦波、三角波、方波） |
1 |
台 |
已装实训台上 客户无须另购 |
|
4 |
数字频率计（可内测与外侧） |
100MHz |
1 |
台 |
已装实训台上 客户无须另购 |
5 |
工具 |
1 |
套 |
见表一 |
|
6 |
电子创新模块元件盒 |
100多个元件盒 |
1 |
套 |
见表二 |
7 |
单元电子电路模块 |
50多种模块 |
1 |
套 |
见表三 |
8 |
实验连接线 |
1 |
套 |
||
9 |
2004 DXP6.0PCB绘图软件 |
1 |
套 |
拷贝版 |
|
10 |
电脑桌 |
带万向轮及显示器保护罩 |
1 |
套 |
铝木结构 |
11 |
教学数字资源 |
3D仿真教学软件 |
1 |
套 |
正版 |
12 |
NI MyDAQ数据采集器+LABVIEW软件 |
NI MyDAQ |
1 |
套 |
拷贝版 |
表一 、配套工具
序号 |
名称 |
型号/规格 |
单位 |
数量 |
1 |
烙铁（带架） |
35W |
套 |
1 |
2 |
剥线钳 |
鸿义 |
把 |
1 |
3 |
斜口钳 |
6寸 |
把 |
1 |
4 |
尖嘴钳 |
6寸 |
把 |
1 |
5 |
十字螺丝刀 |
新发 |
把 |
1 |
6 |
一字螺丝刀 |
新发 |
把 |
1 |
7 |
一字螺丝刀（小） |
得力 |
把 |
1 |
8 |
十字螺丝刀（小） |
得力 |
把 |
|
9 |
美工刀 |
把 |
1 |
表二 、电子电路元件盒清单
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
1 |
RJ水泥电阻(5W) |
51Ω、100Ω、200Ω |
R01 |
1块 |
2 |
RJ金属膜电阻(2W) |
330Ω、470Ω、510Ω |
R02 |
1块 |
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
510Ω |
||||
680Ω |
||||
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
2K |
||||
3.3K |
||||
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
4.7K |
||||
6.8K |
||||
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
22K |
||||
47K |
||||
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
0.2Ω |
||||
0.4Ω |
||||
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
4.7Ω |
||||
10Ω |
||||
27Ω |
||||
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
47Ω |
||||
56Ω |
||||
68Ω |
||||
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
150Ω |
||||
200Ω |
||||
300Ω |
||||
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
470Ω |
||||
560Ω |
||||
680Ω |
||||
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
820Ω |
||||
1K |
||||
1K |
||||
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
2K |
||||
2.7K |
||||
3K |
||||
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
5.1K |
||||
6.8K |
||||
8.2K |
||||
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
15K |
||||
27K |
||||
33K |
||||
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
56K |
||||
62K |
||||
68K |
||||
17 |
RJ金属膜电阻(? 1/2W) |
100K |
R17 |
4块 |
270K |
||||
390K |
||||
470K |
||||
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
1M |
||||
2.2M |
||||
10M |
||||
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
180Ω |
||||
220Ω |
||||
620Ω |
||||
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
2.2K |
||||
2.7K |
||||
3.9K |
||||
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
20K |
||||
24K |
||||
47K |
||||
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
150K |
||||
220K |
||||
3M |
||||
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
1.1M |
||||
2M |
||||
2M |
||||
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
2200 pF |
||||
CBB聚丙烯膜电容 |
3300 pF |
|||
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
0.01μF |
||||
0.022μF |
||||
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
0.047μF |
||||
0.1μF |
||||
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
0.47μF |
||||
1μF |
||||
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
1μF |
||||
0.33μF |
||||
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
4.7μF |
||||
10μF |
||||
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
220μF |
||||
470μF |
||||
31 |
CBB聚丙烯膜电容 |
0.5μF （450V? AC） |
C08 |
1块 |
1.0μF （450V? AC） |
||||
32 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
1500 pF |
||||
CBB聚丙烯膜电容 |
2200 pF |
|||
33 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
CBB聚丙烯膜电容 |
33 pF |
|||
100 pF |
||||
34 |
可调电容 |
10～60 pF |
C12 |
1块 |
220 pF |
||||
20～120 pF |
||||
35 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
CL聚脂膜电容 |
2200 pF |
|||
5600 pF |
||||
36 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
0.01μF |
||||
0.1μF |
||||
37 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
33μF |
||||
47μF |
||||
38 |
WX线绕电位器（WX050） |
100(5W)(去盖) |
RP1 |
1块 |
39 |
WH碳膜电位器（WH118） |
470(2W)(去盖) |
RP2 |
1块 |
40 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
41 |
WX线绕电位器(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
42 |
WH碳膜电位器(WH5) |
10K (1/2W) (去盖) |
RP6 |
1块 |
43 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
44 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
45 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
46 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
47 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
48 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
49 |
绕线式电位器（WXD3-12） |
1K (2W) |
RP13 |
1块 |
50 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
51 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
52 |
色码电感 |
22μH |
L03 |
1块 |
82μH |
||||
180μH |
||||
53 |
色码电感 |
330μH |
L05 |
1块 |
柱形电感 |
47μH |
|||
色码电感 |
100μH |
|||
54 |
脉冲变压器（单双脉冲） |
KMB-0021 |
T05 |
1块 |
55 |
集成底座 |
8P |
IC1 |
2块 |
56 |
集成底座 |
14P |
IC2 |
5块 |
57 |
集成底座 |
16P |
IC3 |
4块 |
58 |
集成底座 |
18P |
IC4 |
2块 |
59 |
集成底座 |
20P |
IC5 |
1块 |
60 |
集成底座 |
28P |
IC7 |
1块 |
61 |
单向击穿二极管(稳压管) |
1N4728A (3.3V 1W) |
VS1 |
1块 |
1N4733A (5V 1W) |
||||
1N4735A (6.2V 1W) |
||||
62 |
单向击穿二极管(稳压管) |
1N4738A (8.2V 1W) |
VS2 |
1块 |
1N4740A (10V 1W) |
||||
1N4742A (12V 1W) |
||||
63 |
双向稳压管(1W) |
5V |
VS3 |
1块 |
8.2V |
||||
10V |
||||
12V |
||||
64 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
65 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
肖特基二极管 |
1N5818 |
|||
1N5819 |
||||
66 |
三极管 |
TIP42C |
VT1 |
1块 |
BU406 |
||||
散热器 |
ST25×2 |
|||
67 |
三极管 |
9012 |
VT2 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
68 |
三极管 |
9013 |
VT3 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
69 |
晶闸管 |
BT151 |
VT4 |
1块 |
场效应管 |
3DJ7 |
|||
散热器 |
ST25×1 |
|||
70 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
IRF9620(P沟道) |
||||
散热器 |
ST25×2 |
|||
71 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
1N4148×2 |
||||
散热器 |
ST25×2 |
|||
72 |
晶闸管电路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1块 |
散热器 |
ST25×3 |
|||
73 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
双向晶闸管 |
BT135 |
|||
散热器 |
ST25×1 |
|||
74 |
仪表开关 |
KN32B |
S1 |
1块 |
75 |
按钮开关 |
AN4 |
S2 |
1块 |
76 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
77 |
白炽灯座 |
HL1 |
1块 |
|
78 |
指示灯 |
6.3V |
HL4 |
1块 |
79 |
熔断丝 |
FU |
1块 |
|
80 |
电流表插座 |
SW |
2块 |
|
81 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
电阻 |
300Ω×8个 |
|||
82 |
稳压集成 |
LM337 |
BX04 |
1块 |
LM317 |
||||
散热器 |
ST25×2 |
|||
83 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
石英晶体振荡器 |
32.768石英晶体 |
|||
10MΩ电阻 |
||||
33 pF电容器×2 |
||||
84 |
扬声器 |
8Ω |
BX06 |
1块 |
85 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
LED |
5个大（红） |
|||
电阻 |
100Ω/0.25W |
|||
86 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
87 |
三极管插座 |
127-3T |
BX09 |
1块 |
元件插座 |
||||
88 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
89 |
音乐芯片 |
CF-60 |
BX11 |
1块 |
纽子开关 |
KNX1 |
|||
90 |
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
1000μF /50V |
|||
100μF /35V |
||||
0.1μF |
||||
稳压管 |
1N4733 (5.1V) |
|||
91 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
39Ω/0.25W |
||||
33Ω/0.25W |
||||
温度传感器 |
LM35 |
|||
珐琅电阻 |
RX20-10W 20Ω |
|||
纽子开关 |
KNX1×2 |
|||
电位器 |
470Ω(WH5) |
|||
铜电阻 |
Cu-50 |
|||
92 |
直流数字毫伏表 |
0～2000mV |
AX4直流数字毫伏表 |
1块 |
93 |
保险丝 |
FU |
AX5直流恒压源 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
470μF /50V |
|||
100μF /25V |
||||
0.01μF |
||||
集成 |
LM7812 |
|||
散热器 |
ST25×1 |
|||
94 |
电位器 |
10K（WH5）×2 |
AX9运放电路 |
1块 |
二极管 |
1N4148×2 |
|||
电容 |
10μF /35V |
|||
集成 |
OP07 |
|||
集成底座 |
8P |
|||
95 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
集成底座 |
8P |
|||
96 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
三极管 |
9013 |
|||
二极管 |
1N4148 |
|||
97 |
电容 |
1000μF/50V×2 |
AX12 78系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
98 |
电容 |
1000μF/50V×2 |
AX13 79系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
99 |
电位器 |
22K(WH5) |
AX14 单结晶体管触发电路 |
1块 |
单结晶体管 |
BT33 |
|||
电阻 |
2.2K/0.25W |
|||
100Ω/0.25W |
||||
560Ω/0.25W |
||||
三极管 |
9013 |
|||
二极管 |
1N4148Ω×2 |
|||
100 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
电阻 |
10Ω/0.25W×2 |
|||
电容 |
47nF×2 |
|||
10μF/35V |
||||
100nF |
||||
100μF/35V |
||||
集成底座 |
8P |
|||
101 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
集成底座 |
8P |
|||
102 |
拨码开关 |
红(5T)蓝(4T) |
AX17单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
103 |
拨码开关 |
红(5T)蓝(4T) |
AX18单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
104 |
光电开关 |
GP1A05HR×2 |
AX20电动机测速 |
1块 |
磁性电机 |
385 |
|||
固定支架 |
配套 |
|||
105 |
钮子开关 |
KNX1×2 |
AX21? 0-1置数单刀双掷开关 |
1块 |
106 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
CD1413 |
||||
集成底座 |
14P |
|||
16P |
||||
电阻 |
100Ω/0.25W×4 |
|||
51Ω/0.25W×4 |
||||
复位开关 |
AN4×2 |
|||
LED |
红×2绿×2 |
|||
107 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
钮子开关 |
KNX1 |
|||
轻触开关 |
（6×6×4.3）×10 |
|||
108 |
电阻 |
51K/0.25W×10 |
AX24 8421拨码盘 |
1块 |
夹板 |
KAS-3 |
|||
8421拨码开关 |
KAS-3×2 |
|||
二极管 |
1N4148×8 |
|||
109 |
集成 |
555 |
AX25 CP时钟脉冲源 |
2块 |
集成底座 |
8P |
|||
电位器 |
100k(WH5)×2 |
|||
电阻 |
10k/0.25W×2 |
|||
300Ω/0.25W |
||||
二极管 |
1N4007×2 |
|||
电容 |
10μF/35V |
|||
0.1μF |
||||
0.01μF |
||||
钮子开关 |
KNX1 |
|||
LED |
红（5个大） |
|||
110 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
集成 |
62083 |
|||
集成底座 |
20P |
|||
LED |
红×8 |
|||
111 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
集成底座 |
16P |
|||
电阻 |
100Ω/0.25W×14 |
|||
共阴数码管 |
0.5寸×2 |
|||
112 |
LED |
红×4绿×4黄×4 |
AX28交通灯电路 |
1块 |
电阻 |
51Ω/0.25 W×6 |
|||
集成 |
MC1413 |
|||
集成底座 |
16P |
|||
113 |
指针微安表 |
100μA |
1块 |
表三、单元电子电路模块 清单
序号 |
模块名称 |
数量 |
单位 |
1 |
EDM001-MCS51主机 |
1 |
个 |
2 |
EDM002-AVR主机 |
1 |
个 |
3 |
EDM101-声光控制 |
1 |
个 |
4 |
EDM102-温度传感器LM35 |
1 |
个 |
5 |
EDM103-温度传感器18B20 |
1 |
个 |
6 |
EDM104-称重传感器 |
1 |
个 |
7 |
EDM105-空气质量传感器 |
1 |
个 |
8 |
EDM106-烟雾传感器 |
1 |
个 |
9 |
EDM107-热释电红外传感器 |
1 |
个 |
10 |
EDM108-酒精传感器 |
1 |
个 |
11 |
EDM109-PT100传感器 |
1 |
个 |
12 |
EDM110-红外测温 |
1 |
个 |
13 |
EDM111-超声波发射接收 |
1 |
个 |
14 |
EDM112-红外反射 |
1 |
个 |
15 |
EDM201-触摸按键 |
1 |
个 |
16 |
EDM202-音频功放 |
1 |
个 |
17 |
EDM203-ICL7135 |
1 |
个 |
18 |
EDM204-反相器 |
2 |
个 |
19 |
EDM301-倒车音乐 |
1 |
个 |
20 |
EDM302-四种音乐 |
1 |
个 |
21 |
EDM303-三位计数器 |
2 |
个 |
22 |
EDM304-FM接收 |
2 |
个 |
23 |
EDM305-单稳态电路 |
2 |
个 |
24 |
EDM306-双稳态电路 |
2 |
个 |
25 |
EDM307-脉冲及信号产生 |
1 |
个 |
26 |
EDM308-无线接收 |
1 |
个 |
27 |
EDM309-无线发射 |
1 |
个 |
28 |
EDM310-多段语音录放 |
1 |
个 |
29 |
EDM311-红外发射 |
1 |
个 |
30 |
EDM312-红外接收 |
1 |
个 |
31 |
EDM313-AK040语音 |
1 |
个 |
32 |
EDM401-直流电机驱动 |
1 |
个 |
33 |
EDM402-直流继电器 |
1 |
个 |
34 |
EDM403-8位独立按键 |
1 |
个 |
35 |
EDM404-NPN三极管驱动 |
2 |
个 |
36 |
EDM405-PNP三极管驱动 |
2 |
个 |
37 |
EDM406-4x4键盘 |
1 |
个 |
38 |
EDM501-直流风机 |
1 |
个 |
39 |
EDM502-直流电机 |
1 |
个 |
40 |
EDM503-扬声器 |
2 |
个 |
41 |
EDM504-蜂鸣器 |
1 |
个 |
42 |
EDM505-步进电机 |
1 |
个 |
43 |
EDM506-加热模块 |
1 |
个 |
44 |
EDM507-半导体制冷片 |
1 |
个 |
45 |
EDM601-64*32点阵 |
1 |
个 |
46 |
EDM602-交通灯显示 |
1 |
个 |
47 |
EDM603-十进制计数器 |
2 |
个 |
48 |
EDM604-灯泡 |
2 |
个 |
49 |
EDM605-四位数码管显示 |
2 |
个 |
50 |
EDM606-12864点阵液晶 |
1 |
个 |
51 |
EDM607-综合显示 |
1 |
个 |
52 |
大小头转接线红色 |
5 |
条 |
53 |
大小头转接线黑色 |
5 |
条 |
54 |
8针排线(彩色) |
10 |
条 |
55 |
双头3针排线37CM |
2 |
个 |
56 |
集成18B20 |
2 |
个 |
57 |
集成LM35 |
2 |
个 |
58 |
砝码20g |
5 |
个 |
59 |
RS232串口线(直通) |
1 |
个 |
60 |
九孔板 |
1 |
个 |
61 |
电源适配器12V/5A(DC-00819) |
1 |
个 |
62 |
软件 |
1 |
个 |
63 |
PT100 |
1 |
个 |
64 |
培训资料 |
1 |
套 |
65 |
模块位置图 |
1 |
本 |
表四 、电子电路焊接与智能检测系统学习套件清单（提供NI MyDAQ数据采集器+LABVIEW软件）
序号 |
名称 |
规格/型号 |
数量 |
单位 |
1 |
高精度热敏电阻温度检测电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
2 |
高灵敏度红外侦测电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
3 |
高精度湿度检测电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
4 |
高精度热电偶温度检测电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
5 |
高精度铂电阻温度检测电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
6 |
高灵敏度火灾报警电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
7 |
高精度大气压力检测电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
8 |
0-15V自动换挡电压源电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
9 |
0-500mA电流源电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
10 |
篮球积分数字电路系统的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
11 |
高精度AD592温度检测电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
12 |
高品质音频功放分立元件电路的焊接与智能检测系统模块 |
190×146×40mm |
1 |
块 |
13 |
检测电路系统模块：电源单元、光照传感器、震动传感器、温度传感器、烟雾传感器、霍尔传感器、蜂鸣器、可调电源、数字量输出显示、数字量输入、按键输入、电压比较器。 |
190×146×40mm |
1 |
块 |
