SB-27型机电技术综合实训考核装置

一、机电技术的基本要求

机电技术综合实训考核装置，能够满足机电专业人才培养和考核需求，以学生综合职业能力发展为主线，遵循技术技能型人才成长规律，满足机电专业通用性技能学习实训的基础上，融入技能评价、信息化考核系统、机械装配虚拟仿真平台等实用功能，一方面完成学生的技能训练功能，一方面可以用于学生的技能评价。

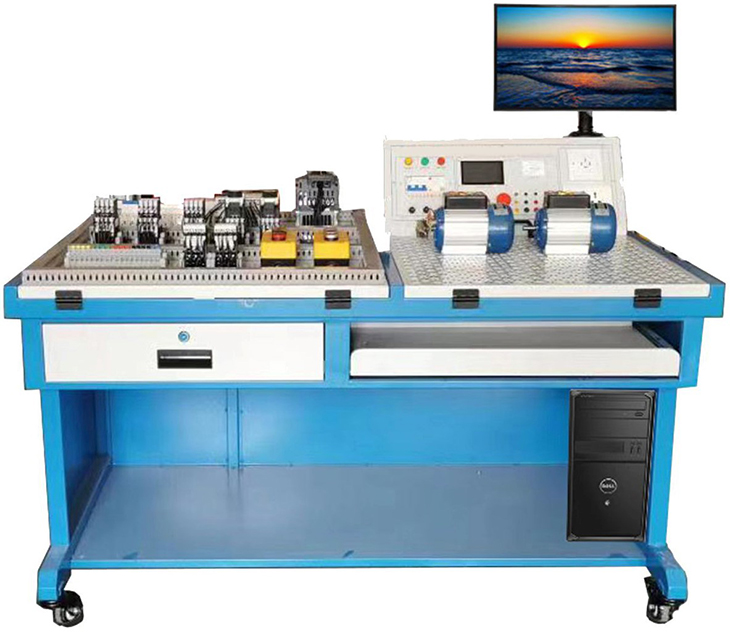

该图仅供参考. 机电综实训考核设备外观

二、基本参数

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高≤1400mm×860mm×1010mm；

4、整机功耗：≤1.5 kVA；

5、安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准。

三、机电技术综合实训考核设备要求

1、电气考核模块：电气实训考核功能，用于学生电气接线实训和考核。包含PLC主机、变频器、电器元件（空气开关、熔断器、交流接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、指示灯、接线端子等）、通用安装板、角度调节支架等构成。要求可选配不同器件进行组合成多种类型的实训电路，完成不同实训内容。角度调试机构要求根据人体工程学设计，通用安装板可在0-90度调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。操作过程要求只需要轻轻按压考核板左侧的调节把手即可控制考核板的升降，可在0-90度内任意停靠，方便实用。学生选取不同器件完成不同实训电路的接线，接线完成后，可将接线信息反馈给软件平台，完成接线情况的检测。

2、电气实训模块：该模块为开放式网孔板，用于电气安装接线实训。包含通用网孔板、角度调节支架、电气器件等构成。模块要求采用网孔板式结构，安装快捷、方便、空间利用率高。角度调试机构根据人体工程学设计，通用安装板可在0-90度8档位每档11度的调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。学生可以根据不同类型的电路选择所需器件在该模块上进行日常的器件安装与电气回路的接线。

序号	部件或器件名称	规格参数	数量
1	实训桌	尺寸不大于1400mm860mm1010mm包含两套角度调节支撑机构、实训操作板	1台
2	智能电源控制模块	电源控制模块、RFID射频识别模块、以太网模块、交流接触器	1套
3	PLC主机	输入输出点数不少于16入、16出	1套
4	漏电开关	3P+N	1只
5	空气开关	4P	1只
6	熔断器	额定电压为380V，额定电流为32A， 2P	1只
7	熔断器	额定电压为380V，额定电流为32A， 3P	1只
8	交流接触器	220V	5只
9	辅助触头	常开NO:2，常闭NC：2	3只
10	时间继电器	220V	2只
11	热继电器		2只
12	热继电器座		2只
13	按钮开关盒	3位	2只
14	按钮（不带灯）	黄、绿、红	3只
15	指示灯	黄、绿、红	3只
16	双用接线端		18只
17	行程开关		2只
18	变频器	与PLC品牌一致，0.75kw	1只
19	三相鼠笼式异步电动机	极数：4极额定功率：60W 额定电压：380（V）额定转速：1400（rpm）	2套
20	配套工具	尖嘴钳（160mm）、剥线钳、压线钳、斜口钳（160mm）、十字螺丝刀（3寸）、一字螺丝刀（3寸）、十字螺丝刀（3×75mm）、一字螺丝刀（3×75mm）、剪刀	1套
21	设备使用说明书	与设备配套使用	1套
