电机·变压器维修及检测实训装置

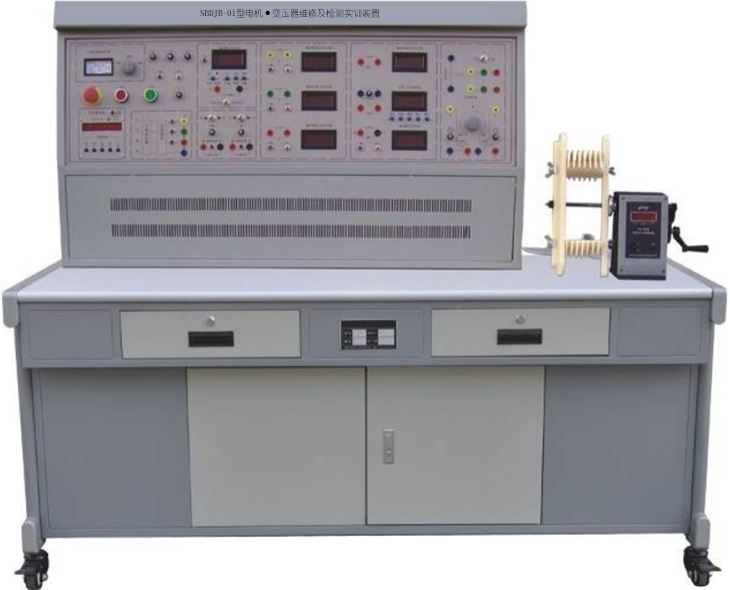

SBDJB-01型电机·变压器维修及检测实训装置

一、概述

电机变压器维修及检测实训装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台,可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程,结合机械工业出版社和中国劳动保障部《国家职业标准-维修电工》《职业技能鉴定培训教材-维修电工》等相关内容,同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1400mm×720mm×1350mm

三、装置的配备

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板

2、实训桌

实训桌上方附有防静电绝缘橡胶垫,为了便于绕线和实训室的管理,将手摇式电子计数线绕机固定在桌面上,桌子下方设有放置铜线的绕线柜。

3、主控功能板

（1）三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。

（2）控制屏面板上设有指针式交流电压表三只,观测三相电网电压。

（3）三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,可输出三相0～450V及单相0～250V可调电压。

（4）直流电源部分：

220V/0.5A直流电源一组,还有短路保护功能。

0～250V可调直流高压电源一组,带有过压保护及短路保护功能。

4、仪表功能板

★（1）提供交智能型真有效值交流数字电流表三只：

1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程自动报警功能。

2)2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度：±0.5%+4。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

★（2）智能型直流电流表直一只：

1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。

2)2.7寸TFT液晶屏显示四位测量值,超量程提示。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

★（3）单相智能功率、功率因数表

1）功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

（4）单相电容运转电动机电容：4uF/450V CBB电容。

（5）双刀双掷开关一只。

（6）可调电阻：两组0～900Ω/0.5A可调电阻。

5、仪器配备

（1）500V等级兆欧表一只,用于测试电机绕组绝缘电阻

（2）890B+数字万用表,三位半显示

（3）钳形电流表一只

6、制作设备、电机等配备

（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。

（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等

（3）手摇电子计数绕线机一台：数显范围0～9999匝数,计数精确、计数方便

（4）未浸漆的单相变压器：容量100VA,电压AC220V/55V,电流0.45A/1.8A。

（5）未浸漆的单相电容运转异步电动机：额定功率120W,电压220V,电流1A,转速1420r/min。

（6）未浸漆的三相鼠笼异步电动机：额定功率180W,电压380V（Y接法）,转速1400r/min。

7、实训导线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。

NO	配置名称	型号规格	单位	数量	备注
1	实训操作桌		套	1
2	实训屏	SBDJB-01	台	1
3	学生凳		张	2
4	绝缘皮（胶垫）		张	1
8	配件及工具		套	1	见表一
9	安全导线		根	20
10	指导书		套	1
11	配套教学资源		套	1	附件

序号	名称	数量	备注
1	890B⁺数字万用表	1只
2	钳形电流表	1只
3	兆欧表	1只	500V
4	尖嘴钳、拆、装工具	1套	6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀各一
5	绕线装置	1套	包括电机绕线模、绕线轴、绕线架、压线架
6	手摇电子计数绕线机	1台
7	未浸漆的单相变压器	1只	100VA
8	未浸漆的单相电容运转异步电动机	1台	120W
9	未浸漆的三相鼠笼异步电动机	1台	180W
