SBDAZ-04A1电气设备安装调试技能实训装置
一、概 述
"电气设备安装调试技能实训装置"是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训,适合各职业院校的对电气设备安装工技能实训教学,同时也是初级、中级电气设备安装工技能考核的鉴定设备。

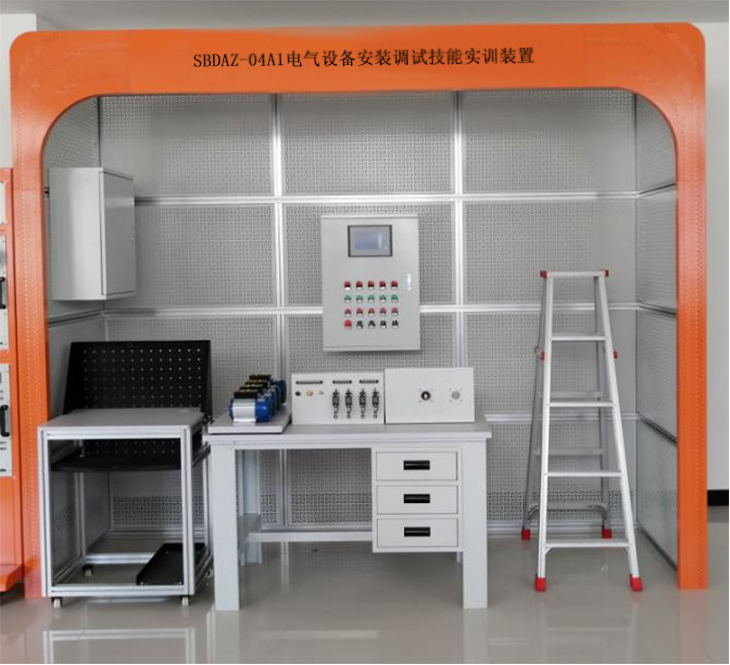

外形结构参考图片
二、特 点
该 在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础,由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1.配电箱采用小型室内配电箱,用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：L3010×W1000×H2460mm
四、产品结构
该设备主要由模拟房、装配桌、双速电机模块、交流异步电机模块、电源电源箱模块、电气控制箱模块、工具配件组成。
1、模拟房整体用铝型材作骨架,中间用网孔板连接,方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后,表面静电喷涂；模拟房上方弧型设计,整体外形美观大方,
2、装配桌、模块架用冷轧钢板精数控精加工而成,表面静电喷涂。装配桌底部带抽屉柜,结构稳固实用,外形美观；模块架内分多层可拆装,可存放各种实训模块。
五、配置清单
1、配电箱部分
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注（说明） |
状态 |
1 |
漏电型空气开关 |
DZ47LE-32 |
只 |
1 |
3P+N |
安装在配电箱内 |
2 |
空气开关 |
DZ47-63/C6 |
只 |
1 |
3P |
同上 |
3 |
漏电型空气开关 |
DZ47LE-32/C6 |
只 |
1 |
1P+N |
同上 |
4 |
配电箱箱体 |
明装 |
只 |
1 |
2、照明套件
序号 |
名称 |
型号与规格 |
数量 |
状态 |
1 |
单相电度表 |
DD862-2 |
1 |
散装发出 |
2 |
单相闸刀开关 |
HK8 |
1 |
同上 |
3 |
拉线开关 |
4A/250V |
1 |
同上 |
4 |
平灯头 |
6A/250V |
2 |
同上 |
5 |
园形插座 |
T3-10 |
1 |
同上 |
6 |
电流互感器 |
LQG-0.5 |
1 |
同上 |
7 |
墙壁开关座 |
2 |
同上 |
|
8 |
声控开关 |
118-B30 |
1 |
同上 |
3、电气控制套件
序号 |
名称 |
型号与规格 |
数量 |
状态 |
1 |
低压断路器 |
DZ108-20/10 |
1 |
散装发出 |
2 |
螺旋式保险盒 |
RL1-15/3A |
3 |
同上 |
3 |
直插式保险盒 |
RT14-20/2A |
2 |
同上 |
4 |
交流接触器 |
CJX2-0910 |
3 |
同上 |
5 |
辅助触头 |
F4-22 |
3 |
同上 |
6 |
热继电器 |
R16B-20/3 |
1 |
同上 |
7 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
同上 |
8 |
时间继电器座 |
PF-083A |
1 |
同上 |
9 |
3H铁壳按钮 |
2 |
同上 |
|
10 |
行程开关 |
LX9-222 |
2 |
同上 |
11 |
行程开关 |
LX9-001 |
2 |
同上 |
12 |
倒顺开关 |
K03-15 |
1 |
同上 |
13 |
大功率电阻 |
3 |
同上 |
|
14 |
二极管 |
1 |
同上 |
|
15 |
接线端子排 |
JF5-2.5/5 |
5 |
同上 |
16 |
三相鼠笼异步电动机 |
380V/Y/△180W |
1 |
同上 |
17 |
走线槽 |
2米 |
同上 |
4、线路器材
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注（说明） |
状态 |
1 |
PVC管 |
Φ16 |
根 |
2 |
3米 |
散装发出 |
2 |
PVC直通 |
Φ16 |
只 |
10 |
同上 |
|
3 |
PVC杯梳 |
Φ16 |
只 |
30 |
同上 |
|
4 |
扎带 |
3×100mm |
包 |
1 |
500只/包 |
同上 |
5 |
M4*20螺丝（带帽） |
200只/套 |
套 |
1 |
带2只平垫、1只弹垫 |
同上 |
6 |
行线槽 |
3025 |
根 |
2 |
2米/根 |
同上 |
7 |
PVC线槽 |
40×20mm |
根 |
2 |
3米/根（白色） |
同上 |
25×15mm |
根 |
2 |
3米/根（白色） |
同上 |
||
13 |
管卡 |
16U型 |
只 |
30 |
同上 |
|
14 |
自攻丝 |
Φ6×15mm |
只 |
100 |
同上 |
5、其他
序号 |
名称 |
型号与规格 |
数量 |
状态 |
1 |
人字梯 |
1.5米高 |
1付 |
|
2 |
装配桌 |
1张 |
||
3 |
模块架 |
1张 |
||
4 |
台虎钳 |
5寸 |
1台 |
|
5 |
钢直尺 |
300mm |
1把 |
|
6 |
水平尺 |
300mm |
1把 |
|
7 |
电工刀 |
1把 |
||
8 |
无色护目镜 |
1付 |
||
9 |
手电钻 |
220V/500W正反调速开关 |
1把 |
|
10 |
钢锯架 |
1把 |
||
11 |
剥线钳 |
1把 |
||
12 |
尖嘴钳 |
1把 |
||
13 |
螺丝刀 |
一十各一 |
2把 |
|
14 |
塑料卡子及自攻螺丝 |
200套 |
三、实训项目举例
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
