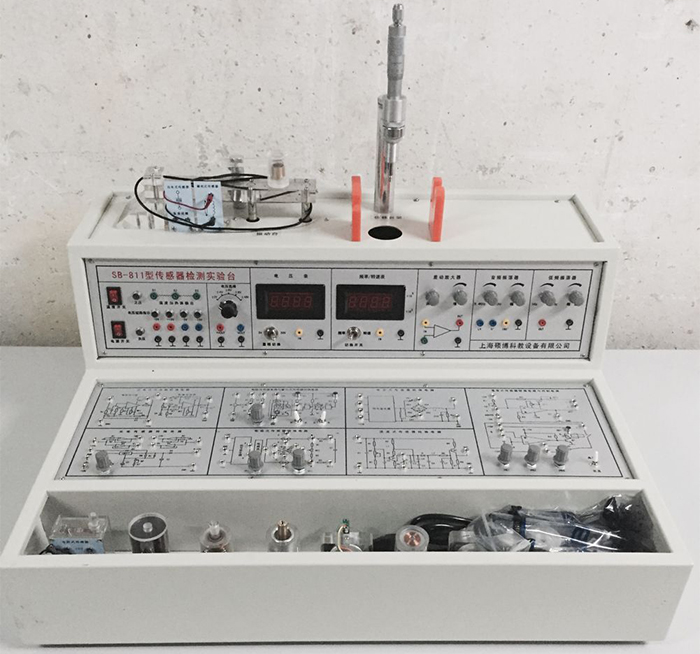

SB-811传感器系统实验仪,综合传感器实验仪
一、概述:
传感技术实验室设备,传感器系统实验仪,综合传感器实验仪,实验仪主要由传感器安装台、显示与激励源、引线单元、处理电路单元。配备电子计算机和相应的实验数据处理软件,对实验数据进行自动的采集和处理,自动完成实验报告和实验结果。传感器技术实验台是 新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的教学实验室设备。
二、技术参数：
1、输入电源：AC220V±5%? 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台外形尺寸：约720×500×400mm
三、主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V,具有短路保护功能。1.2V-12V可调。二组加热源。
2、低频信号发生器：1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调,输出电压范围：0VP~10VP连续可调,最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
5、数字式电压表：三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
6、数字式频率/转速表：由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
7、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
8、机械式压力表：0-50Kpa,精度2%。
9、手动气压源：0-50Kpa。
四、三源部分：
1、热源：16V交流电源加热,温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动,转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz,共振频率12Hz左右。
五、数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
六、传感器种类及技术指标：
序号 |
实 验 模 块 |
传 感 器 名 称 |
量 程 |
精 度 |
1 |
电阻霍尔式传感器模块 |
电阻式传感器 |
±2mm |
±1.5% |
2 |
霍尔式传感器 |
≥2mm |
0.1% |
|
3 |
电容式传感器模块 |
电容式传感器 |
±5mm |
±1.3% |
4 |
电感式传感器模块 |
电感式传感器 |
±5mm |
±3% |
5 |
光电式传感器模块 |
光电式传感器 |
0-2400转/分 |
≤1.5% |
6 |
涡流式传感器模块 |
涡流式传感器 |
≥1mm |
±3% |
7 |
温度式传感器模块 |
温度式传感器 |
0-100℃ |
±2% |
8 |
磁电式传感器 |
0 .5V/m |
||
9 |
压电式加速度传感器模块 |
压电式加速度传器 |
1-30Hz |
±2%/s |
10 |
光纤式传感器模块 |
光纤式传感器 |
≥1.5mm |
±1.5% |
11 |
压力传感器模块 |
压力传感器 |
0-50kpa |
±2% |
12 |
超声波传感器模块 |
超声波传感器 |
20-60cm |
1cm |
13 |
MQ3气敏传感器 |
50-200ppm |
||
14 |
湿敏传感器模块 |
湿敏传感器 |
10-95%RH |
±5% |
15 |
霍尔式测速传感器 |
0-2400转/分 |
±1.5% |
|
16 |
涡流测速传感器 |
0-2400转/分 |
≤1.5% |
|
17 |
磁电测转速传感器 |
0-2400转/分 |
≤1.5% |
|
18 |
转速传感器 |
0-2400转/分 |
≤1.5% |
|
19 |
热电偶、热电阻传感器 模 块 |
K型热电偶传感器 |
0-100℃ |
±3% |
20 |
E型热电偶传感器 |
0-100℃ |
±3% |
|
21 |
Pt100铂电阻传感器 |
0-100℃ |
±3% |
|
22 |
Cu50铜电阻传感器 |
0-100℃ |
±3% |
七、传感器实验箱特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2、每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
八、传感器实验内容如下：带*为思考实验
实验一 |
电阻式传感器的单臂电桥性能实验 |
|
实验二 |
电阻式传感器的半桥性能实验 |
|
实验三 |
电阻式传感器的全桥性能实验 |
|
实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
|
实验五 |
电阻式传感器的振动实验* |
|
实验六 |
电阻式传感器的电子秤实验* |
|
实验七 |
变面积式电容传感器特性实验 |
|
实验八 |
差动式电容传感器特性实验 |
|
实验九 |
电容传感器的振动实验* |
|
实验十 |
电容传感器的电子秤实验* |
|
实验十一 |
差动变压器的特性实验 |
|
实验十二 |
自感式差动变压器的特性实验 |
|
实验十三 |
差动变压器的性能实验 |
|
实验十四 |
激励频率对差动变压器特性的影响 |
|
实验十五 |
差动变压器的振动实验* |
|
实验十六 |
差动变压器的电子秤实验* |
|
实验十七 |
光电式传感器的转速测量实验 |
|
实验十八 |
光电式传感器的旋转方向测量实验 |
|
实验十九 |
接近式霍尔传感器实验 |
|
实验二十 |
霍尔传感器的转速测量实验 |
|
实验二十一 |
霍尔传感器的振动测量实验 |
|
实验二十二 |
涡流传感器的位移特性实验 |
|
实验二十三 |
被测体材质对涡流传感器特性的影响实验 |
|
实验二十四 |
涡流式传感器的振动实验 |
|
实验二十五 |
涡流式传感器的转速测量实验 |
|
实验二十六 |
温度传感器及温度控制实验（AD590） |
|
实验二十七 |
K型热电偶的温度控制实验 |
|
实验二十八 |
热电偶冷端温度补偿实验* |
|
实验二十九 |
E型热电偶的温度控制实验 |
|
实验三十 |
Pt100铂电阻的温度控制实验 |
|
实验三十一 |
Cu50铜电阻的温度控制实验 |
|
实验三十二 |
磁电式传感器的特性实验 |
|
实验三十三 |
磁电式传感器的转速测量实验 |
|
实验三十四 |
磁电式传感器的应用实验* |
|
实验三十五 |
压电加速度式传感器的特性实验 |
|
实验三十六 |
光纤传感器的位移特性实验 |
|
实验三十七 |
光纤传感器的振动实验 |
|
实验三十八 |
光纤传感器的转速测量实验 |
|
实验三十九 |
压阻式压力传感器的特性实验 |
|
实验四十 |
压阻式压力传感器的差压测量实验* |
|
实验四十一 |
超声波传感器的位移特性实验 |
|
实验四十二 |
超声波传感器的应用实验 |
|
实验四十三 |
气敏传感器的原理实验 |
|
实验四十四 |
湿敏式传感器原理实验 |
九、传感器实验箱：实际按清单配置
十、传感器实验箱配置清单：
序号 |
器件名称 |
单位 |
数量 |
备注 |
1 |
实验台 |
箱 |
1 |
|
2 |
电阻式霍尔式传感器转换电路 |
块 |
1 |
|
3 |
电容式传感器转换电路 |
块 |
1 |
|
4 |
电感式传感器转换电路 |
块 |
1 |
|
5 |
光电式传感器转换电路 |
块 |
1 |
|
6 |
涡流式传感器转换电路 |
块 |
1 |
|
7 |
温度式传感器转换电路 |
块 |
1 |
|
8 |
压电加速度式传感器转换电路 |
块 |
1 |
|
9 |
光纤式传感器转换电路 |
块 |
1 |
|
10 |
压力传感器转换电路 |
块 |
1 |
|
11 |
超声波传感器转换电路 |
块 |
1 |
|
12 |
湿敏传感器转换电路 |
块 |
1 |
|
13 |
音频、低频振荡器电路 |
块 |
1 |
|
14 |
差动放大器电路 |
块 |
1 |
|
15 |
电阻式传感器 |
个 |
1 |
|
16 |
电容式传感器 |
个 |
1 |
|
17 |
霍尔式传感器 |
个 |
1 |
|
18 |
电感式传感器 |
个 |
1 |
|
19 |
光电式传感器 |
个 |
1 |
|
20 |
涡流式传感器 |
个 |
1 |
|
21 |
涡流测速传感器 |
个 |
1 |
|
22 |
温度式传感器 |
个 |
1 |
|
23 |
磁电式传感器 |
个 |
1 |
|
24 |
磁电测速传感器 |
个 |
1 |
|
25 |
压电加速度式传感器 |
个 |
1 |
|
26 |
光纤式传感器 |
个 |
1 |
|
27 |
压力传感器 |
个 |
1 |
|
28 |
超声波传感器 |
对 |
2 |
|
29 |
气敏传感器 |
个 |
1 |
|
30 |
湿敏传感器 |
个 |
1 |
|
31 |
霍尔式转速传感器 |
个 |
1 |
|
32 |
转速传感器 |
个 |
1 |
|
33 |
K型热电偶传感器 |
只 |
1 |
|
34 |
E型热电偶传感器 |
只 |
2 |
|
35 |
Pt100铂电阻传感器 |
只 |
1 |
|
36 |
Cu50铜电阻传感器 |
只 |
1 |
|
37 |
位移台架 |
套 |
1 |
|
38 |
光纤位移台架 |
个 |
1 |
|
39 |
测微器 |
把 |
1 |
|
40 |
压力表 |
只 |
1 |
|
41 |
橡皮气囊 |
个 |
1 |
|
42 |
气管 |
条 |
2 |
|
43 |
铁片、铜片、铝片各一片 |
片 |
3 |
|
44 |
温度计0-100℃ |
条 |
1 |
|
45 |
Φ8×4磁钢 |
粒 |
1 |
|
46 |
超声波反射挡板 |
块 |
1 |
|
47 |
传感器实验指导书 |
册 |
1 |
|
48 |
实验连接导线 |
条 |
25 |
|
49 |
数据采集连接线 |
条 |
1 |
|
50 |
数据采集处理软件 |
盘 |
1 |
