SBJCS-118传感器应用技术实训考核设备
传感器应用技术实训考核设备包括十五种类型传感器的应用,可以通过自由组合进行实训。该设备的实训指导书已提供二十个实训项目的演练,书中每一个实训项目有实训目的、实训器材、控制要求、实训步骤,当中大量的原理接线图、实物装配图、实物接线图加上丰富内容的表格及文字介绍,使得实训过程变得通俗易通。
控制器件由挂箱、模块组成,可以根据实训需求自行选用,如PLC控制和PID控制器控制等到。做到既简单易懂又具备相当的理论深度,能让学生达到自行根据被测物品选用传感器及控制方式,完全符合现代社会对电工高、新技能人才自主创新技能的培训需求。

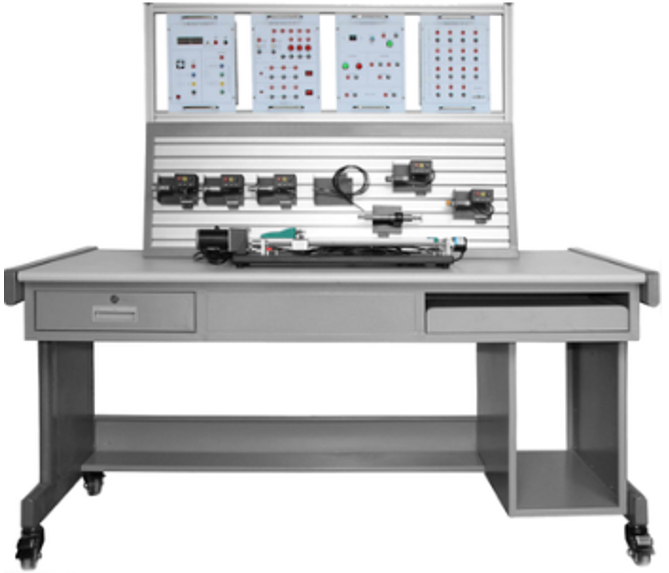

参考图片
一、传感器应用技术实训考核设备参数概览
1.工作电源：单相三线AC220V±5%? 50Hz
2.安全保护： 漏电保护（动作电流≤30mA）,过流保护,熔断器保护
3.额定功率：≤0.5kW
4.P? L? C :
5.电源电压：AC100~240V
6.环境温度：-10℃～40℃
7.相对湿度：≤85%
8.外形尺寸：L1600×W800×H1386mm（±5%）
二、传感器应用技术实训考核设备功能与结构
该设备主要由实训桌、实训屏、实训挂箱、实训模块、实训单元、产品配件包等组成。
实训桌：桌子台面板采用E1级三聚氰胺复面合成板,台面厚度约25mm。采用四个工业铝型材立柱为支撑,立柱端部可安装调节脚,方便高度调节,主体结构通过左、右各2个C字形铝压成型构件联接,台面高度约800mm,桌面板下设支撑框架,截面尺寸为30×30mm,承受力不少于300kg。立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸：70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件,外形约160×166×70mm,采用压铸成型工艺,经机加工、抛丸、喷砂,表面蓝色静电喷涂工艺。
实训屏：上下框架之间构成窗式导轨,实验挂箱可在导轨上自由组合、移动、装卸。实验电源部分,装有带漏电保护器的断路器,一组DC0-30V可调稳压电源,一组DC24V开关电源,一组DC12V开关电源,配有电源指示、启动按钮、停止按钮、启动停止指示、急停开关、日光灯开关、扬声器等器件。
实训挂箱：外壳采用全钢精加而成,表面静电喷塑处理。挂箱内装有可编程控制器48MR及扩展3A、数字电压表、数字电流表、智能传感器数显表、智能温控仪表、智能计数计米表、按钮、继电器等元件。操作面板文字符采用现代彩色UV打印技术处理,使面板标识清晰且经久耐用。装有安全美观的实验插座,学生可以方便地利用迭插导线进行实验。
训模块：外壳采用全钢精加而成,表面静电喷塑处理。有温度加热室模块、超声波传感器模块、光敏传感器模块等。操作面板文字符采用现代彩色UV打印技术处理,使面板标识清晰且经久耐用。装有安全美观的实验插座,学生可以方便地利用迭插导线进行实验。
实训单元：专用配套底座,采用铝合金材料加工而成,可与铝型材方便固定与分离。包括检测元件、气缸运动单元、数字量传感器单元,十五个实训单元可自由组合、任意更换,灵活应用于实训项目中,装有安全美观的实验插座,学生可以方便地利用迭插导线进行实验。
产品配件包：由设备安装、调试、实训所需要的配件、配线、设备使用说明书等组成。
三、单套设备配置清单
序号 |
配置名称 |
单位 |
数量 |
1) |
传感器应用技术电源屏 |
套 |
1 |
2) |
钢制实训桌 |
套 |
1 |
3) |
PLC及扩展挂箱 |
套 |
1 |
4) |
控制仪表挂箱 |
套 |
1 |
5) |
电压电流表模块 |
套 |
1 |
6) |
按钮及继电器挂箱 |
套 |
1 |
7) |
超声波传感器模块 |
套 |
1 |
8) |
光敏传感器模块 |
套 |
1 |
9) |
容栅位移传感器单元 |
套 |
1 |
10) |
磁栅位移传感器单元 |
套 |
1 |
11) |
数字量传感器模块 |
套 |
1 |
12) |
电磁阀单元 |
套 |
1 |
13) |
旋转变压器单元 |
套 |
1 |
14) |
气缸运动单元 |
套 |
1 |
15) |
温度加热室模块 |
套 |
1 |
16) |
霍尔式传感器模块 |
套 |
1 |
17) |
电容式传感器模块 |
套 |
1 |
18) |
电感式传感器模块 |
套 |
1 |
19) |
光电传感器（漫反射型）模块 |
套 |
1 |
20) |
压力传感器（气体)模块 |
套 |
1 |
21) |
产品配件包 |
套 |
1 |
22) |
产品配线包 |
套 |
1 |
23) |
培训资源包 |
套 |
1 |
24) |
空气压缩机 |
台 |
1 |
3.1单套设备辅材配置清单
序号 |
配置名称 |
规格型号 |
单位 |
数量 |
1 |
产品配件包 |
|||
1) |
多功能排插 |
（250V/10A)3米 |
个 |
1 |
2) |
PU气管 |
φ6蓝色 |
米 |
2 |
3) |
PU气管 |
φ8蓝色 |
米 |
4 |
4) |
速度控制阀 |
J-AS1201F-M5-06 |
个 |
4 |
5) |
螺纹直通接头 |
PC6-02 |
个 |
1 |
6) |
螺纹直通接头 |
PC6-01 |
个 |
6 |
7) |
螺纹直通接头 |
PC8-02 |
个 |
1 |
8) |
内螺纹直通 |
PCF8-02 |
个 |
1 |
9) |
T型三通 |
PE6 |
个 |
1 |
10) |
T型减径三通 |
PEG8-6 |
个 |
1 |
11) |
凳子 |
座直径:32CM*宽度:40CM*座高:45CM白色 |
张 |
2 |
2 |
产品配线包 |
|||
1) |
电脑电源线 |
三插1.5m黑色（公母插） |
条 |
3 |
2) |
迭对插头连线 |
K2ABD51 1m红色 |
条 |
10 |
3) |
迭对插头连线 |
K2ABD51 1m黄色 |
条 |
10 |
4) |
迭对插头连线 |
K2ABD51 1m绿色 |
条 |
10 |
5) |
迭对插头连线 |
K2ABD51 1m黑色 |
条 |
10 |
6) |
PLC编程线 |
SC-11 3M |
条 |
1 |
7) |
超声波传感器电源线 |
条 |
1 |
|
四、设备配置详细参数要求
序号 |
设备名称 |
详细参数 |
1 |
传感器应用技术电源屏 |
1.功能：提供单相电源、直流稳压电源等满足实训需求。 2.尺寸：约L1162mm*W350mm*H640mm。 3.电源屏结构：采用钢板做骨架,经过机械加工成型,表面静电喷塑处理。操作面板文字符采用现代彩色UV打印技术处理。上下框架之间构成窗式导轨,实验挂箱可在导轨上自由组合、移动、装卸。 4.单相交流电源：单相交流电输出,供外接仪器设备用。 5.直流可调稳压电源：±0～30V连续可调（两组）,电流2A,带短路保护及自动复位功能； 6.直流稳压电源：DC24V,电流2A,带有熔断器保护功能； 7.直流稳压电源：DC12V,电流5A,带有熔断器保护功能； 8.扬声器：0.5W/8Ω/Φ40 9.配有电源指示、启动按钮、停止按钮、启动停止指示、急停开关、日光灯开关等器件。 |
2 |
钢制实训桌 |
1.尺寸：约L1600mm*W800mm*H780mm。 2.桌身：采用优质钢板做骨架,经过机械加工成型,表面静电喷塑处理,整机既坚固耐用,又美观大方。桌子设计有两个滑轨抽屉,一个键盘抽屉,可放置实训工具、导线及键盘等,下部左右侧设置了单开门储物空间,右侧可放置电脑主机,并配有钥匙,方便管理。 3.桌面：采用≥25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面内嵌铝型材拼接板,桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、防腐、抗静电及易清洁等特点。 |
3 |
PLC及扩展挂箱 |
1.尺寸：约L268mm*W405mm*H159mm。 2.PLC主机 a)电源电压：AC100~240V b)额定频率：50/60Hz c)输入形式：漏型/源型 d)输入点数：24 e)输出种类：继电器 f)输出点数：24 3.PLC模拟量模块 1)分辨率12位二进制的模拟输入输出适配器。 2)模拟输入2频道和模拟输出1频道的输入输出混合的适配器。 3)2频道的电压输入(DC0～10V)、或输入电流(DC 4～20毫安)。 4)1频道的输出电压(DC0～10V)、或电流输出(DC 4～20毫安)。 5)指定各频道每输入或者输入电流的电压。 6)模拟输入范围 输入电压:DC 0～10V(输入电阻198.7 kΩ) 输入电流:DC 4～20毫安(输入电阻250Ω) 7)分辨率 输入电压:2.5mV (10 V×1/4000) 输入电流:5μA(16mA×1/3200) 4.输入输出接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
4 |
控制仪表挂箱 |
1.尺寸：约L268mm*W405mm*H159mm 1)电源：100~240V AC/DC 2)控制输出：继电器 3)报警输出：二路 4)显示位数：6位显示 5)外形尺寸：48H*96W*94.5L 2.智能温控表2个 1)电源：100~240V AC/DC 2)变送输出：4~20MA 3)控制输出：继电器 4)报警输出：二路 5)信号输入：单路通用输入无通讯 6)输入信号：单TC/RTD通用输入 7)显示位数：4位显示 8)面板尺寸：48H*96W 3.智能传感器仪表 1)电源：100~240V AC/DC 2)变送输出：4~20MA 3)控制输出：继电器 4)报警输出：二路 5)信号输入：一路输入 6)辅助电源：带DC24V辅助电源 7)面板尺寸：48H*96W 4.信号端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
5 |
电压电流表模块 |
1.尺寸：约L268mm*W405mm*H159mm 2.三位半数字电流表：量程DC200MA,工作电压DC5V 1个 3.三位半数字电压表：量程DC200V工作电压DC5V? 3个 4.三位半数字电流表：量程DC2A工作电压DC5V 1个 5.三位半数字电流表：量程DC5A工作电压DC5V 1个 6.仪表供电系统：配有变压器、仪表电源板、开关等器件。 7.端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
6 |
按钮及继电器挂箱 |
1.尺寸：约L268mm*W405mm*H159mm 2.继电器：J DC24V 8T 6个 3.继电器座：6个 4.自复按钮开关LAS2Y-11Φ12圆形头 绿色4个 5.自锁按钮开关LAS2Y-11ZΦ12圆形头 绿色4个 6.端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
7 |
超声波传感器模块 |
1.尺寸：约L172mm*W232mm*H90mm 2.四探头语音倒车雷达 1)功能:真人语音 2)核心数量: 4个探头 3)颜色分类: 866整套866主机866显示屏 一个探头 4)报警音量: 80dB及以上 5)工作温度范围: -40℃-80℃ 6)测试距离: 2.0m-0.4m 7)是否支持夜视:否 8)显示器类型: LCD显示器 9)探头个数: 4个 10)影像语音功能:数码显示有语音 3.端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
8 |
光敏传感器模块 |
1.尺寸：约L172mm*W232mm*H90mm 2.功能：光敏传感器感受外界光线的强弱分四个等级,输出四种开关量信号到端子。 3.主要器件：组件光敏传感器线路板1套 4.端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
9 |
容栅位移传感器单元 |
1.容栅位移传感器 1)分辨率：0.01MM 2)示值误差：0.03MM 3)示值变动性：0.01MM 4)测量zui大速度：1.5M/S 5)公英制转换 6)清零开关 7)电池（1.55V）SR44w 8)232串口信号输出 |
10 |
磁栅位移传感器单元 |
开式磁栅尺 1)量程:100mm 2)分辨率:1μm 3)零位:无零位 4)电源电压:DC5V-24V 5)输出方式:线性输出 6)接头方式:DB9 |
11 |
数字量传感器模块 |
1.尺寸：约L330mm*W280mm*H88mm 2.旋转变压器―数字转换板AFT-DF2040- 1套 3.组件电机调速器线路板1套 4.水平运动机构1套 5.光栅尺 1)分辨率:5μm 2)精确度：±5μm 3)电源电压:DC5V-24V 4)输出方式:线性输出 5)接头方式:DB9 |
12 |
电磁阀单元 |
1.电磁阀1个 2.螺纹直通接头3个 3.消声器2个 4.固定螺栓（短）1个 5.模块卡座1个 6.三位五通电磁阀座1个 7.端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
13 |
旋转变压器单元 |
1.旋转变压器 1)输入电压：AC7V 2)频率：10KHz 3)转换率：0.5±5% 4)电气误差：±10Max 5)最大运行速度：500S/-1 2.变压器座1个 3.盖板1个 4.转轴1个 5.深沟球轴承696ZZ（内径6外径15厚度5）2个 6.轴用卡簧GB/T894.2-1986φ12? 2个 |
14 |
气缸运动单元 |
1.气缸：TN20*100缸径：φ20,行程：100mm 2个 2.速度控制阀：4个 3.磁性开关：2个 4.固定螺栓（长）：1个 5.模块卡座2：1个 6.气缸底盒：1个 7.气缸安装片：1个 8.端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
15 |
温度加热室模块 |
1.尺寸：约L172mm*W232mm*H196mm 2.温度加热室：采用透明有机玻璃加工粘合而成。 3.盒体：采用1.2mm冷轧钢板折弯成型,表面静电喷塑处理。 4.风扇：40*40*10mm DC12V风扇1个 5.风扇罩：40mm*40mm 1个 6.热电阻PT100/不锈钢/-20~420度/M8*1.5/L50mm/线长2M屏蔽网：1个 7.热电偶：K型1个 8.突跳式温控器：KSD-301 250V/10A常闭型60度1个 9.端口接口采用通过高绝缘性安全型接线柱引出,以便于学员接线。 |
16 |
霍尔式传感器模块 |
1.霍尔式传感器 1)检测距离：5mm±10% 2)设定距离：0~4mm 3)可检测物体：磁性金属 4)响应频率：0.4kHz 5)电源电压：DC12～24V 2.传感器支架：1件 3.迭对插头连线：60cm黑色1条 4.迭对插头连线：60cm红色1条 5.迭对插头连线：60cm蓝色1条 |
17 |
电容式传感器模块 |
1.电容式传感器 1)检测距离：8mm±10% 2)设定距离：0~5.6mm 3)可检测物体：导体及电介质体 4)响应频率：100Hz 5)电源电压：DC12～24V 2.传感器支架：1件 3.迭对插头连线：60cm黑色1条 4.迭对插头连线：60cm红色1条 5.迭对插头连线：60cm蓝色1条 |
18 |
电感式传感器模块 |
1.电感式传感器 1)检测距离：4mm 2)可检测物体：导体及电介质体 3)响应频率：800Hz 4)电源电压：DC12～24V 2.传感器支架：1件 3.迭对插头连线：60cm黑色1条 4.迭对插头连线：60cm红色1条 5.迭对插头连线：60cm蓝色1条 |
19 |
光电传感器（漫反射型）模块 |
1.光电传感器 1)检测距离：100mm 2)检测形式：NPN 3)响应时间：0.5ms 4)电源电压：DC10～30V 2.传感器支架：1件 3.迭对插头连线：60cm黑色1条 4.迭对插头连线：60cm红色1条 5.迭对插头连线：60cm蓝色1条 |
20 |
压力传感器（气体)模块 |
1.压力变送器1个 1)类型：通用型 2)螺纹规格:G1/2 3)输出信号：4~20MA 4)量程：1.6MPA 2.气源处理元件(调压阀)? 1个 1)接管口径：G1/4 2)调压范围：0.5~0.9MPa 3.迭对插头连线：60cm黑色1条 4.迭对插头连线：60cm红色1条 5.螺纹直通接头：PC6-02? 2个 6.调压阀支架：1件 7.铜制三通：1件 |
21 |
空气压缩机 |
1.输出功率：≥360W 2.工作压力：≥0.6mpa 3.排气量：≥40L/min 4.储气罐容积:≥12L |
