SBJD-213HD制冷空调冰箱实训考核装置
一、产品概述
制冷与空调系统技能实训考核装置是专门为职业院校制冷类相关专业而研制的实训装置,根据制冷类行业中空调与冰箱维修技术的特点,针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计,强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练及职业技能竞赛的需要。

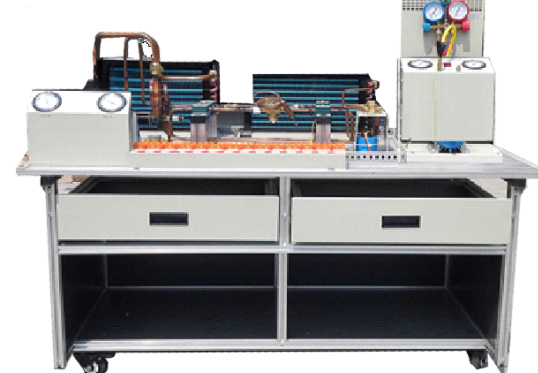

图片仅供参考
二、技术要求：
（1）输入电源：三相四线～380V±10% 50Hz；
（2）工作环境：温度-10℃～40℃相对湿度≤85%（25℃）海拔＜4000m；
（3）装置容量：≤2.5kVA；
（4） 制冷剂类型：单相冰箱系统R134a、三相空调系统R22；
（5）安全保护：具有漏 电压、漏 电流保护,安全符合国家标准。
三、功能要求：
（1）设备结构认知与原理演示
设备制冷系统包含三相空调压缩机、蒸发器、冷凝器、干燥过滤器、节流装置、视液镜、空调阀、温湿度传感器等空调系统和冰箱系统两部分,要求配套 空调系统中冷凝器和蒸发器采用三组一体化设计,三组之间可以根据 要求,进行串连一组、二组或三组,要求管路至少采用三种安装连接方式,包含铜管连接,黑色软管连接.透明软管连接等。学员可以需要自行选择相应设备和管路连接形式,搭建空调制冷系统和冰箱制冷系统,演示空调系统和冰箱系统的制冷过程。
同时配备制冷空调仿真教学软件和视频教学软件。仿真教学软件采用多媒体技术与交互式动画技术相结合的方式,阐述制冷与空调技术的主要教学内容。软件主要包括制冷制热虚拟仿真、中央空调虚拟仿真、变频空调虚拟仿真、小型冷库虚拟仿真四大部分；视频教学软件主要用于制冷辅助教学,帮助学生快速掌握制冷的调试和安装技巧。由冷专用工具使用演示、制冷系统运行演示、制冷系统组装演示、电气挂箱接线演示及电气系统排故演示等组成。
（2）基本技能训练
能实现空调系统管路的设计与基本技能训练（包括管路距离的确定、割管、弯管、扩管、胀管、管路焊接等）,并配置相应工具器材。能实现系统组装与调试,可将设计好的管路安装到对应部件的合理位置,并能完成对空调系统的焊接、抽真空、加注制冷剂、保压、检漏,调试、工况的调整任务。
（3）电气系统安装接线及故障排除考核
电气系统采用模块化设计有4个模块。其中设置移动除湿机接线、空调控制系统接线两个模块,用于学生自行根据电路进行搭接,并控制设备运行；另外两个模块用于智能考核。电气搭接控制系统和考核系统独立分开设计,可以对相应的特征点进行测量,既保证学生基本技能的训练和巩固,又保证电路连接的快速、安全和可靠。
移动除湿机接线模块采用通用移动除湿机控制器件,正面布置除湿机电气控制实际器件并设置接线端子,学员可根据原理图自行接线。
空调控制系统接线模块采用类似设计。
四.智能考核系统
采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。
1)、 控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。
2)、驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。
3)、 手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的 。
4)、手持移动控制终端不联网时可作单机操作,当带驱动模块的 无线组网时,手持 移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。
5)、可通过PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
6)、可自由设定任意一处有关的各种常见故障,故障类型包括：线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
7)、 所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。
8)、用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
五、系统基本配置表
序号 |
名称 |
主要部件、器件及规格 |
数 量 |
1 |
实训平台 |
铝型材实训平台 长×宽×高为1500mm×800mm×800mm |
1套 |
2 |
空调制冷系统模块 |
包含旋转式三相压缩机、1套3组室内热交换器、1套3组室外热交换器、四通换向阀、干燥过滤器、高低压压力继电器、节流装置、视液镜、热力膨胀阀及各类管路 |
1套 |
3 |
冰箱制冷系统模块 |
包含单相压缩机、冷凝器、蒸发器、毛细管、空调阀及各类管路 |
1套 |
3 |
除湿机电气搭建实训模块 |
以CFZ5YW移动除湿机电气线路为蓝本,布置相应元器件,配置两个航空插头与外部部件电源接口与控制设备接口连接,学生可以根据电路图进行系统搭建。 |
1套 |
4 |
空调电气搭建实训模块 |
空调电气实训模块采用国内知名品牌通用空调控制系统。整个电气系统由电源电路、显示电路、温度传感器控制电路、压缩机控制电路等电路组成,配置两个航空插头与外部部件电源接口与控制设备接口连接,学生可以根据电路图进行系统搭建。 |
1套 |
5 |
除湿机电气智能考核模块 |
以CFZ5YW移动除湿机电气线路为蓝本,布置相应元器件,设置相应故障检测端口,配置两个航空插头与外部部件电源接口与控制设备接口连接,配置故障设置板,与学生机和教师机连接。 |
1套 |
6 |
空调电气智能考核模块 |
空调电气智能考核模块由电源电路、显示电路、温度传感器控制电路、压缩机控制电路等电路组成,置相应故障检测端口,配置两个航空插头与外部部件电源接口与控制设备接口连接,配置故障设置板,与学生机和教师机连接。 |
1套 |
7 |
教师机 |
主要由显示器,数据库,服务器,教师端登录界面,任务书编辑,自动评分系统组成,该8套设备总共配套一台教师机 |
1套 |
8 |
学生机 |
主要由显示器,学生端数据库,学生端登录和答题系统组成.建议采用平板电脑。 |
1套 |
9 |
制冷空调仿真教学软件 |
采用多媒体技术与交互式动画技术相结合的方式,阐述制冷与空调技术整个课程的主要教学内容,包括从基础的定义、原理到内部结构动画,从理论的制冷循环到实际制冷系统的应用。本软件结合目前多联机小型制冷设备的功能、结构、各部件的作用、制冷剂的变化状态等多方面进行教学。 |
1套 |
六、专用工具配置
序号 |
名称 |
规格型号 |
数量 |
备注 |
1 |
便携式焊具套装 |
全铜焊炬,2L氧气瓶 |
1套 |
具有相应配件、备件 |
2 |
真空泵 |
旋片式,抽气速率：>1L |
1套 |
|
3 |
胀管扩孔器 |
可胀杯型口 |
1套 |
|
4 |
偏心型扩孔器 |
可胀喇叭口 |
1套 |
(倒角器、割刀包含在内) |
5 |
弯管器 |
铜管弯管器,6-22mm |
1只 |
|
6 |
组合式压力表 |
其中低压表可测负压,带阀门、三色加液管,红、黄、蓝各一根 |
1套 |
|
7 |
制冷剂钢瓶 |
>3Kg |
1个 |
七、项目实训内容
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对空调系统的保压
8、检漏
9、判断空调压缩机的绕组
10、完成空调系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
14、气焊焊枪的使用与焊接能力
15、空调制冷系统管路的组装能力
16、空调制冷系统的保压、检漏与制冷剂加充能力
17、空调控制电路的电气连接与调试能力
18、空调控制电路电气故障考核、故障分析与故障排除能力
17、除湿机空调制冷系统的保压、检漏与制冷剂加充能力
18、除湿机控制电路的电气连接与调试能力
19、除湿机控制电路电气故障考核、故障分析与故障排除能力
