直流调速（调压）实训控制柜

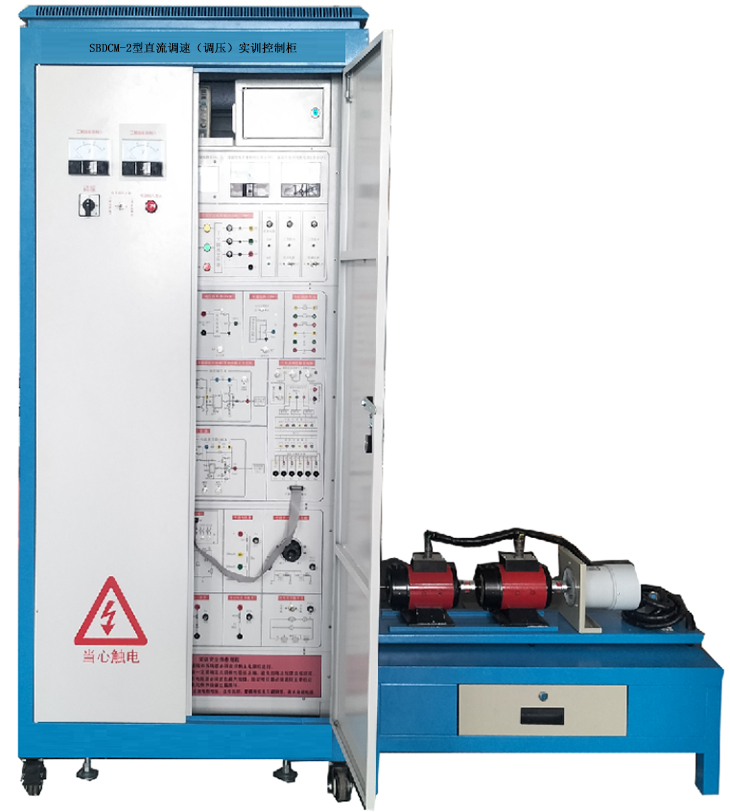

SBDCM-2型直流调速（调压）实训控制柜

一、实训控制柜概述

直流调速（调压）实训控制柜用于职业院校技师和高级电工培训及技能考核,也可作为"电力电子技术"、"电机拖动"及"直流电机调速"等课程的实训。系统采用晶闸管和直流机组,贴近工业现场,可以完成带电流截止负反馈电压单闭环、电压单闭环和电压、电流双闭环调速实验,通过设置故障的方式,也可以完成自动化方面的实训考核。直流调速（调压）实训控制柜主体采用柜体式结构,主电路采用可控硅20A/800V三相全控桥进行控制。控制电路采用模块化结构,便于调试及测试,控制电路单元板包含稳压电源单元,触发电路单元,电压隔离器单元,单闭环调节单元（单闭环）,双闭环调节单元板。

二、直流调速（调压）实训控制柜功能

（1）实训控制柜既可供拖动直流电动机调速用,也可作为可调直流电源使用。

（2）实训控制柜可将交流电整流成为可调直流电,能对直流电动机电枢供电,单闭环时可引入电压负反馈,电流截止负反馈,双闭环时可引入转速负反馈及电流负反馈,组成自动稳速的无级调速系统。

（3）实训控制柜具有短路保护,缺相保护,过电流保护,欠流保护等,装有保护报警电路,当设备出现过流或短路情况时,保护电路发出指令,可自动切除主电路电源,同时故障指示灯发亮,直至操作人员切断控制装置电源,故障指示灯才可熄灭。

（4）实训控制柜设有独立的励磁电源,可以向直流电动机提供励磁电流。

（5）外形尺寸：850×600×1800mm（L*W*H）

（6）实训控制柜柜体采用的静电喷涂钢板,厚度为1mm,颜色为蓝白色。

三、系统结构

本装置由晶闸管整流系统给定器、比例积分调节器、集成移相脉冲触发器、可控硅整流装置、信号保护系统以及励磁电源等组成。

1.直流调速（调压）实训控制柜主要组成

（1）采用柜式结构,柜体前后门及两段旁门均可打开和拆卸。

（2）柜内最下层安装主变压器,晶闸管单元等由下而上分层安装于柜内的结构梁上。

（3）控制电路单元板由稳压电源单元,触发电路单元,电压隔离器单元,调节保护单元（单闭环）,调节保护单元（双闭环）等组成,各单元可分别设置故障。

（4）实训控制柜控制面单元具有当前电压监控功能和当前电流检测功能,由2个转换开关、2个点动开关、1个电源指示灯、1块转速指示表等组成。

（5）实训控制柜主电路采用可控硅20A/800V三相全控桥进行控制。

（6）实训控制柜具有放置检测用示波器平台,故障设置箱等。

（7）实训控制柜带有单相电源,可用于接插电烙铁、示波器等。

（8）主电路采用可控硅20A/800V三相全控桥进行控制,可用交流电流互感器检测负载电流。控制电路单元单元包含稳压电源单元,触发电路单元,电压隔离器单元,调节保护单元（单闭环）,调节保护单元（双闭环）。

2、直流调速（调压）实训控制柜主要技术参数

（1）直流输出：230V/5A（电压可调）

（2）励磁输出：220V/1A

（3）调速范围：D≥10

（4）静差率：S≤5%

（5）额定工作电压：AC三相四线380V

（6）环境温度：30%~85%RH（无冷凝）

（7）起动性能：在安全工作区允许范围内可满负荷起动。加速电流允许整定在设备额定电流的1.5倍,起动过程平稳无冲击。

序号	元件/配件名称	数量	备注
1	直流调速（调压）实训控制柜主体	1套
2	主变压器	1个	1KVA
3	励磁电源	1个	1A
4	三相全控桥式主电路可控硅	1个	20A/800V
5	稳压电源（给定）单元	1块
6	触发电路单元	1块
7	电压隔离器单元	1块
8	单闭环调节单元	1块
9	双闭环调节单元	1块
10	直流电机机组	1套	直流电动机-发电机-测速机
11	可调大功率变阻负载	1台
12	使用说明书	1本
13	数字万用表	1块	3位半数显
14	实验连接线	1套	安全护套导线
15	双踪数字示波器	1套	自备或由我公司代购
