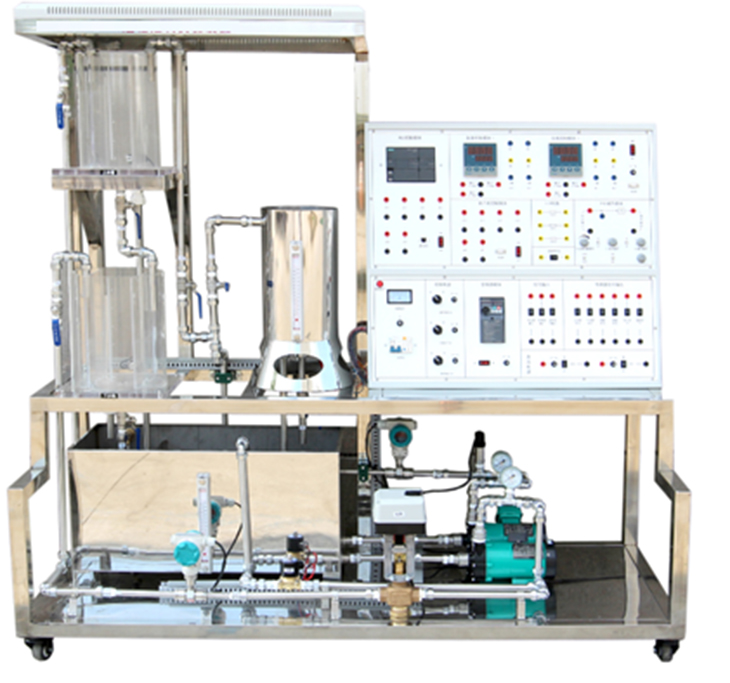

SBPCS-1C型化工自动化仪表实训平台
一、概述
1、化工自动化仪表实训实验装置（Process Control System,简称PCS）,是模仿现代工业生产过程中常见的物理量,诸如温度、压力、流量、液位等参数,对其进行测量、控制,分析过程参数变化特性,研究过程控制规律(如PID控制)的教学实验设备,过程控制综合实验装置选用智能化的工业用仪器仪表,接近工业实际,使用安全,运行稳定,维护简单,性价比优越。本装置集合多种控制方式,再现实际工业现场使用的控制手段,采用声光报警系统,并提供用户更友好的二次开发接口。
2、可满足"自动调节原理","过程控制","控制仪表","自动检测技术与传感器","计算机"及相关课程的教学实验需求；
3、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
二、产品结构与特点：
1、分体式设计,模块化组装式结构,可以根据不同的需要选择、PLC控制,仪表控制,模拟PID控制,单片机和计算机控制组成不同的控制系统。含有常规水箱检测控制装置、锅炉加热装置。
2、二水箱配置；双路供水系统。
3、实验柜完全敞开设计,内部器件全部可视,有利直观教学和维护。
4、人性化设计,配有储水箱,进排水自控装置,减轻实验人员劳动强度。为实验文明操作提供条件。
5、装置的仪表、部件均选用现代化技术工业级产品,智能化程度高。精度好,规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
6、安全度高,系统配有漏电保护,带保护套的专用实验电源连线,及温控箱防止无水加温自动控制等,力求保护人身、设备安全。
7、开放度好,在教师指导下,学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
8、锅炉加热程控保护系统：
（1）加热电路加有保险管进行过载保护,并具有防干烧保护功能；
（2）锅炉加热内胆加由水位液位保护装置,水位不达到一定的高度,控制系统不能控制可控硅调压器工作。
三、系统技术参数:
1.工作电源：单相三线220V±5% 50Hz；
2.整机容量：<5KVA
3.控制信号：电压0～5V；电流4～20MA;
4.外形尺寸：1720mm×730mm×1600mm
5.上位计算机组态软件
6.可以同时对三个参数进行采集,比如,一组测流量,一组测温度,一组测压力；
7.重量：实验台+实验架,约重250Kg
四、系统能完成的实验项目
1.实验装置的基本操作与仪表调试
2.压力变送器的零点迁移和性能测试实验
3.单容自衡水箱的对象特性测试实验
4.双容自衡水箱的对象特性测试实验
5.温度位式控制实验（智能仪表控制、PLC控制,共有两种模式）
6.温度连续控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制,共有四种模式）
7.智能仪表控制实验
8.单容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制,共有四种模式）
9.双容水箱液位控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制,共有四种模式）
10.流量定值控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制,共有四种模式）
11.单容水箱压力PID控制实验（单片机控制、智能仪表控制、PLC控制和模拟PID控制,共有四种模式）
12.单回路控制系统的质量研究
13.串级控制系统连接实验
14.液位串级PID控制实验
15.计算机控制系统
16.单片机控制系统
17.PLC上下水箱液位串级控制实验--利用PC/PPI通讯电缆、MCGS组态软件
18.液位流量串级控制实验--利用PC/PPI通讯电缆、MCGS组态软件
19.基于MATLAB的单回路PID控制实验
20.基于MATLAB的串级PID控制实验
五、系统主要配置及功能介绍（以下为单套配置清单）
序号 |
名 称 |
规格、参数 |
数量 |
1 |
实训平台 |
实训对象台架全部采用不锈钢框架、使用寿命增强不易生锈机械强度高 |
1套 |
2 |
实训屏 |
提供实验所需的单相AC220V电源,总电源由带漏电保护的空气开关控制,另控制屏内部设有电流型漏电保护器,配有漏电报警指示灯和告警复位按钮,安全性符合国际标准。实训装置的电网电压由一只指针式交流电压表监示。通过钥匙开关和启停控制按钮,使强电系统的操作更为安全方便,进行实训时钥匙开关钥匙由老师保管,等检查无误时由老师打开钥匙开关。并设置有执行元件输入输出接口、模拟量信号输入输出接口。所有信号接口均采用国际标准的IEC信号接口。执行机构接口有单相可控硅移相调压装置、三相不锈钢磁力泵及电加热管组成。并将对象系统各传感器检测及执行器控制信号同面板上的插座相连,便于学生自己连线组成不同的控制系统。 |
1套 |
3 |
电脑桌 |
型材和钣金结构,用于放置计算机,下方装有万向轮。尺寸：560mm×600mm×1020mm。 |
1张 |
4 |
控制对象 |
包括2只上水箱、下水箱和储水箱。上、下水箱采用优质有机玻璃,结构包括缓冲槽、工作槽、出水槽,用以完成液位相关实验,上水箱尺寸Φ220mm*300mm,下水箱尺寸Φ250mm*300mm,水箱底部均接有压力传感器。储水箱由不锈钢板制成,外形尺寸740mm*350mm*350mm 不锈钢温控实验箱1只由加热箱、加热环、Pt100、温度变送器组成,加热箱内无水断电保护装置,也防止温度干烧。 储水箱自动进、排水装置1套其中储水箱底部装有出水阀,水箱需要更换水时,把出水阀打开将水直接排出。 |
1套 |
5 |
HONEYWELL智能电动调节阀 |
等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大.工作电压24VAC,输入电流4-20mADC 等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大,比普通的电动阀贵 |
1只 |
6 |
单相磁力 泵 |
无泄漏,低噪音,单相220VAC,90W。 声音比较小,有利于实验室保持安静,工作的稳定性非常好。 |
1台 |
7 |
三相磁力泵 |
无泄漏,低噪音,三相220VAC,180W,扬程8米。 |
1台 |
8 |
交流变频控制（日本三菱） |
采用日本三菱公司的FR-D720S-0.4K-CH型变频器,控制信号输入为4～20mADC或0～5VDC,交流220V变频输出用来驱动三相磁力驱动泵。 |
1台 |
9 |
温控调压模块+散热器 |
全隔离单相交流可控硅调压模块；控制信号：4-20mADC。 |
1套 |
10 |
加热环 |
功率：1800W,220VAC。具有防干烧保护功能 |
1只 |
11 |
扩散硅压力变送器（液位） |
选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 |
2只 |
12 |
压力变送器 |
选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。 |
1只 |
13 |
Pt100温度传感器及温度变送器 |
Pt100：A级；温度变送器：0.5级精度,0-100℃。 |
1套 |
14 |
涡轮流量计及流量变送器 |
（1）量程：选0-1200L/h；（2）输出信号：4-20mADC；（3）精度：0.5级。 |
2套 |
15 |
单片机控制 |
4模拟量输入,2模拟量输出 |
1套 |
16 |
PID调节器控制 |
硬件模拟PID控制挂箱由给定信号源、比例积分微分设定旋钮以及PID调节回路组成,以上组成部分均由硬件给出动作,可完成单/双闭环控制实验。 |
1台 |
17 |
智能仪表控制系统 |
AI 808P智能仪表 |
2台 |
18 |
PLC控制系统 |
采用西门子S7-200 SMART主机CPU SR20(自带以太网通讯口),配置一个4入/2出模拟量模块EM AM06,可完成所有单通道输出、多通道输入控制实验。 |
1套 |
19 |
继电器 |
小型继电器 |
1只 |
20 |
电磁阀 |
电磁阀作为电动调节阀的旁路,可以实现阶跃和脉冲干扰,通过手动阀开度可调节阶跃和脉冲干扰的大小。 |
1只 |
21 |
液面探头 |
2只 |
|
22 |
配有24v直流稳压电源 |
提供直流24V电源 |
1只 |
23 |
带护套手枪式连接导线及配件 |
—— |
1套 |
24 |
网络控制软件 |
上位机软件 拥有完善的编程软件、过程装置管理软件及上位监控管理软件,配备MCGS工控组态软件（DEMO）,单片机数据采集与Matlab算法控制软件,PLC编程软件： （1）MCGS工控组态软件 每套过程控制实验装置需配置一台上位监控PC机,在智能仪表控制与PLC控制系统的PC机上安装有MCGS工控组态软件,能够对设定值、输出值、P、I、D及各类可写参数进行操作,观看动态变化棒图显示、测量值实时曲线等。 |
1套 |
25 |
PLC编程软件 |
PLC的编程环境软件,通过通讯电缆线使PLC与计算机使用本软件建立通讯关系后,使用本软件可以对PLC的所有功能进行编程,对编写好的程序进行下装,对已运行程序进行在线编程或监控等。 |
1套 |
