建筑给水排水实验设备,建筑给水排水实验装置

SBPS-02A建筑给水排水实验系统

一、建筑给水排水系统简介

建筑给水排水实验设备,建筑给水排水实验装置,建筑给水排水实验系统,本实验模型由管道系统与供水设备两大部分组成,管道系统由给水管道与排水管道系统组成,给水管道可按需求布置成下行上给、上行下给等方式,按照排水通气方式的不同可分为如下几个管道系统模块,无通气排水模块,伸顶通气排水模块,通气立管通气排水模块,苏维托排水模块,旋流排水模块,自循环通气排水模块；

如下图所示：

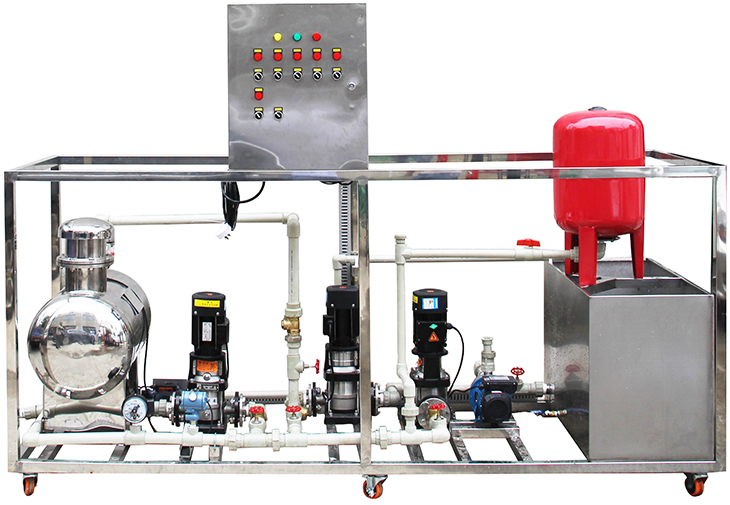

供水部分（图片仅供参考）

供水设备按照需求可分为如下几个模块,水泵供水模块、水泵-水箱供水模块、气压供水模块、变频供水模块、无负压供水模块。如上几个模块可根据需求自主选择组合,可实现实验演示功能如下：

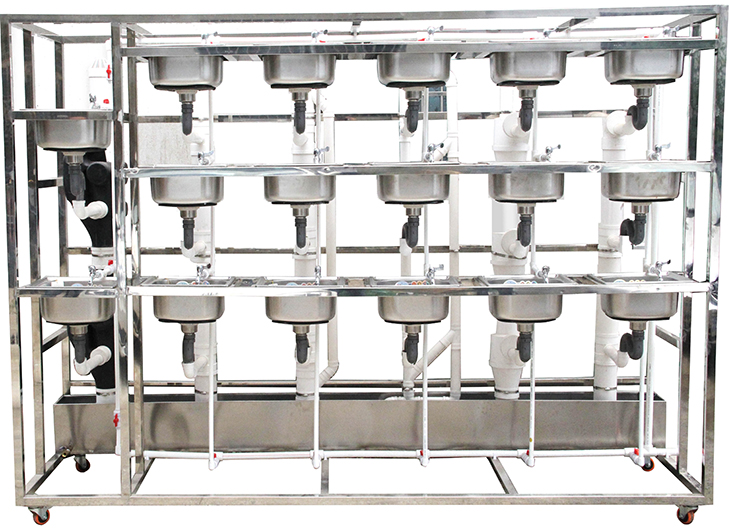

用水排水部分（图片仅供参考）

二、室内给水系统,可演示如下多种供水方式与管网布置形式。

1.演示水泵供水方式

2.演示水泵-水箱联合供水方式

3.演示气压供水方式

4.演示变频供水方式

5.演示无负压供水方式

6.演示下行上给管网布置模式

7.演示上行下给管网布置模式

三、室内排水系统,可演示如下多种排水管道的布置形式。

1.演示无通气排水

2.演示伸顶通气排水方式

3.演示通气立管通气排水方式

4.演示苏维托配件排水方式

5.演示底层单独排出排水方式

6.演示旋流排水方式

7.演示自循环通气管道系统

四、通过控制管道中水的流态,可演示压力流管道、重力流管道水流现象,如：

层流、紊流、水舌、水膜流、水塞流、附壁螺旋流

五、室内供水自动控制系统,如上图2所示,可演示不同供水系统的设备组成与自动控制系统的工作原理。

水泵供水系统的配电系统组成与控制方式、原理

气压给水的自动控制系统组成与工作原理

水泵-水箱联合供水系统控制系统组成与工作原理

变频供水控制系统组成与工作原理

无负压供水控制系统组成与工作原理

六、系统模块组合方案

建筑给水排水实验系统,本建筑给水排水演示系统采用模块化设计方案,可以根据不同的教学需求与场地条件进行自主定制。

序号	设备名称	功能简介
1	低位水箱	演示系统水源
2	集水槽	演示系统集水、排水
3	苏维托排水模块	苏维托排水系统结构与流态演示
4	单立管排水模块	单立管排水系统结构与流态演示
5	双立管排水模块	双立管排水系统结构与流态演示
6	自循环排水模块	自循环排水系统与流态演示
7	旋流排水模块	旋流排水系统结构与流态演示
8	无通气排水模块	无通气排水系统结构与流态演示
9	水泵水箱供水模块	水泵水箱联合供水系统结构组成与运行原理演示
10	水泵供水模块	水泵供水系统结构组成与运行原理演示
11	气压供水模块	气压供水系统结构组成与运行原理演示
12	变频供水模块	变频供水系统结构组成与运行原理演示
13	无负压供水模块	无负压供水系统结构组成与运行原理演示
