SB-58B集成一体化单片机、微机接口综合实验箱
一、概述
集成一体化单片机、微机接口综合实验箱综合51单片机系统和8088微机原理接口系统为一体化设计的实验平台,根据单片机和微机接口实验教学的特点出发,全部系统和实验模块采用一体化设计方式,该实验系统是目前最实用的一款单片机和微机接口综合实验教学平台,适合各层次学生进行单片机原理和应用方面的实验教学。主要元器件采用直插式焊接工艺,插线孔采用通孔,防止异物进入孔内后造成插孔堵塞后不易清理。
同时DVCC-58B将工业组态软件应用于单片机控制系统中,直观形象地展示实际自动控制工业场景。让学生学习工业组态软件的编程和控制技术（总线控制和位控制）,把学生培养成为优秀的应用型人才,以适应不断创新的社会需求。
二、详细硬件技术指标
*标准配置部分
1、单片机仿真和系统
1） 标准配置在系统可编程Keil C51单片机仿真系统。系统不能占用MCS51单片机的任何资源。采用USB通信或RS232串行通信兼容设计的通信方式。
2）单片机本身的全部输入和输出端口由排针和自锁紧插孔引出,以便观察时序波形。
3）8路译码输出,留给学生自行设计连接。
4）32K单片机外部扩展RAM。
5）单片机外部扩展总线包括8位数据总线、地址总线、读写信号和时钟等控制线全部由排针和自锁紧插孔引出。
6）具备单片机在线下载、独立运行功能,每套实验箱配备一片STC89C52(兼容89S52,性能高于89S52)单片机芯片。
7）编程语言：汇编语言和C语言
2、微机系统
1）核心CPU8088。
2）用CPLD器件组成整个系统控制逻辑和译码电路。
3）64K程序存储器存放系统监控程序。
4）32K数据存储器/程序存储器存放用户程序和数据。
5）8253定时/计数器电路。
6）8251串行接口控制器电路,实现数据串行传输。
7）8237 DMA控制电路。

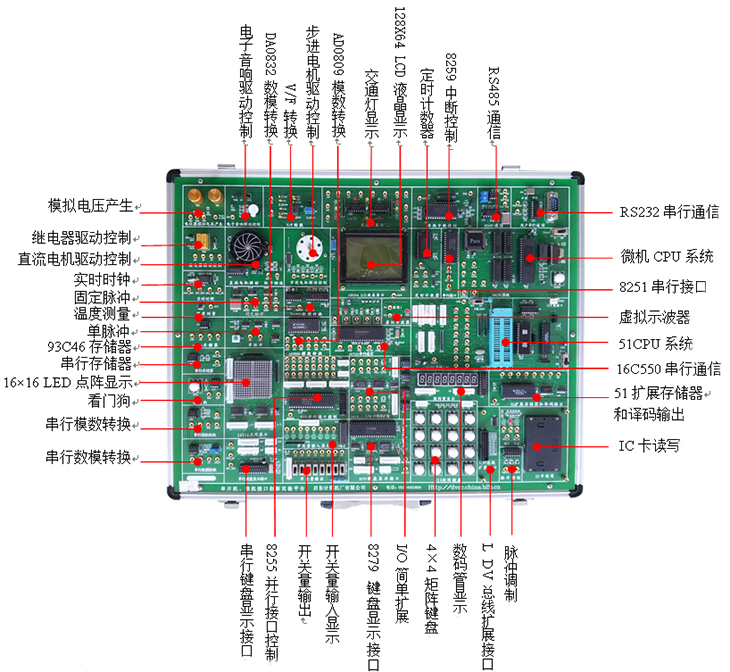

3、集成一体化实验区部分：
1）单路8位数字模拟转换接口DAC0832模块,双缓冲控制信号全部插孔引出。
2）8路8位模拟/数字转换接口ADC0809模块。
3）可编程并行输入/输出接口8255模块。
4）8253定时/计数器实验模块
5）8279经典键盘显示接口控制模块。
6）8259中断控制模块。
7）0-5V模拟电压产生模块。
8）串行8位A/D TLC549模块。
9）串行10位D/A TLC5615模块。
10）自带T6963C控制器的128×64 LCD液晶模块。
11）看门狗电路MAX708。
12）16×16点阵LED模块。
13）串行实时时钟PCF8563电路。
14）串行存储器93C46应用电路。
15）ZLG7290串行键盘显示控制电路模块。
16）24C256 I2C存储器电路,全部功能脚留插孔引出。
17）简单I/O口扩展：1个8位并行输出电路74LS73,1个8位并行输入电路74LS244。
18）数字温度传感器DS18B20测量电路模块。
19）RS232通信模块,RS485通信模块
20）音乐发生器模块电路,同时配有蜂鸣器和喇叭。
21）继电器控制模块电路。
22）4相步进电机和驱动电路模块。
23）直流电机控制和驱动并有单电源正反向控制电路模块。
24) V/F转换电路模块。
25) PWM输出模块。
26)红外光电通信模块
27) 8路开关量输入模块。
28) 8路开关量输出显示模块。
29) 4×4键盘矩阵,能实现行扫描法、线反转法、8279、7290四者通用,且行输出能与数码管的位型输出共用,行、列各线串接电阻后用跳线接VCC或GND。
30) 8位七段数码显示器。
31)正负单脉冲发生器。
32) 1HZ-1MHZ固定脉冲时钟信号,分8路输出。
33）直流电机有霍尔和红外光电测速电路。
4、实验电路工作电源：±5V/2A、±12V/0.5A,每路均带有短路保护和自动关断功能,每路带电源指示。
5、模块间实验的连接：控制信号和部分接口信号的引出采用自锁紧式涂金插孔（永不氧化,美观漂亮）,一些总线信号采用排线连接,操作简便,实验导线连接稳定可靠。
6、机箱：铝木合金材料,绿色环保,造型美观大方。外形尺寸：480×360×148mm。
三、软件技术指标
1）WINDOWS下KEIL C51软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
2）在线下载软件：STC_ISP_V479
3）近50个单片机应用设计例程
4）MGCS工业组态软件
5）MGCS工业组态软件与单片机接口例程
6）实验演示视屏
四、选择配置实验模块
1）32位串转并和8位并转串应用电路模块。
2）CAN总线通信和无线红外通信电路模块。
3）以太网通信模块。
4）非接触式IC卡读写模块。
5）语音录放ISD1730应用模块。
6）GPS应用模块。
7）压力测量和控制模块。
8）2.4GISM无线通信模块。
9）41线光柱显示模块。
10）传感器模块,含光敏、热敏、气敏、温湿度、超声测距、人体红外等。
11）USB通信应用模块。
五、实验项目
第一部分单片机软件编程基础实验
1、清零实验
2、拆字实验
3、拼字实验
4、数据传送实验
5、数据排序实验
6、无符号双字节快速乘法编程实验
第二部分 单片机硬件基础应用实验
1、单片机I/O口应用实验
2、单片机定时器、中断实验
3、单片机串行口应用实验_双机通信
4、单片机PWM实验
5、A/D转换实验
6、D/A转换实验
7、键盘显示控制器8279应用实验
8、步进电机控制实验
9、小直流电机调速实验
10、电子音响实验
11、继电器控制实验
12、数据存贮器扩展实验
13、简单I/O口扩展实验
14、并行I/O接口8255应用
15、"看门狗"复位实验
16、串行A/D转换器TLC549应用
17、串行D/A转换器TLC5615应用
18、单片机双机通信实验_用RS485总线
19、USB接口应用实验
20、16X16 LED点阵显示实验
21、128 X 64 LCD液晶显示接口实验
22、红外光电通信实验
23、数字温度传感器DS18B20的原理与应用实验
24、I?C总线应用实验
25、串行存储器读写实验
26、串行E?PROM的读写实验
27、I?C智能卡读写实验
28、串行键盘显示接口ZLG7290应用实验
29、PCF8563串行实时时钟应用实验
30、PWM输出实验
第三部分 单片机硬件扩展实验(外配模块）
1、32位串转并应用实验。
2、8位并转串应用实验。
3、GPS应用实验。
4、2.4GISM无线通信
5、CAN总线通实验
6、无线红外通信实验。
7、以太网通信模块。
8、非接触式IC卡读写实验
9、语音录放ISD1730应用实验
10、USB通信应用实验
11、41线光柱显示实验
12、传感器应用实验：含光敏、热敏、气敏、温湿度、压力传感器、霍尔传感器和人体红外传感器等。
第四部分 工业组态软件在单片机控制中的应用实验
1、步进电机控制实验_总线控制
2、直流电机控制实验_总线控制
3、工业顺序控制实验_位控制
4、数据采集实验_总线控制
5、数据采集实验_总线控制
6、数字电压表实验
7、液体混合控制实验
8、交通灯控制实验
9、工业组态软件和微控制器的接口编程实验。
......无限扩展
第五部分 微机系统部分
1、ADC0809A/D转换电路实验
2、DAC0832D/A转换电路实验
3、8255A并行I/O口电路实验
4、8253A定时/计数器电路实验
5、8259A单级中断控制电路实验
6、8251A串行通信电路实验
7、直流电机转速测量与控制电路实验
8、直流电机控制电路实验
9、步进电机控制电路实验
10、继电器控制电路实验
11、存贮器读写电路实验
12、8237DMA数据传送电路实验
13、软件编程实验
1）显示程序实验
2）数据传送实验
3）数码转换类程序实验
4）运算类程序实验
5）分支程序设计实验
6）循环程序设计实验
7）子程序设计实验
8）综合程序设计实验
六、实验箱配置
序号 |
名称 |
说明 |
数量 |
1 |
DVCC-58B主机箱 |
含箱体、电源、51系统和88系统以及标配实验电路 |
1 |
2 |
Keil C51单片机仿真器+STC89C51芯片 |
1 |
|
3 |
2号实验用导线 |
25根 |
|
4 |
9芯-9芯串口通信线 |
1根 |
|
5 |
3芯-9芯串口通信线 |
1根 |
|
6 |
方口USB通信线 |
1根 |
|
7 |
8芯-8芯排线 |
5根 |
|
8 |
4芯-4芯排线 |
2根 |
|
9 |
2芯-2芯排线 |
2根 |
|
10 |
整套实验指导书 |
1套 |
|
11 |
软件光盘 |
1张 |
|
以下是选配模块 |
|||
1 |
19号 通信综合模2 |
1 |
|
2 |
20号 以太网通信模块 |
1 |
|
3 |
21号USB通信模块 |
1 |
|
4 |
23号 压力测量 |
1 |
|
5 |
24号 无线收发通信模块 |
1 |
|
6 |
25号 串并和并串转换模块 |
1 |
|
7 |
26号41线光柱显示模块 |
1 |
|
8 |
35号GPS应用模块 |
1 |
|
9 |
43号 非接触式IC卡模块 |
||
10 |
48号ISD1730语音录放模块 |
1 |
|
11 |
45号 综合传感器模块 |
1 |
|
