电气技能实训考核装置,电气技能实训考核设备

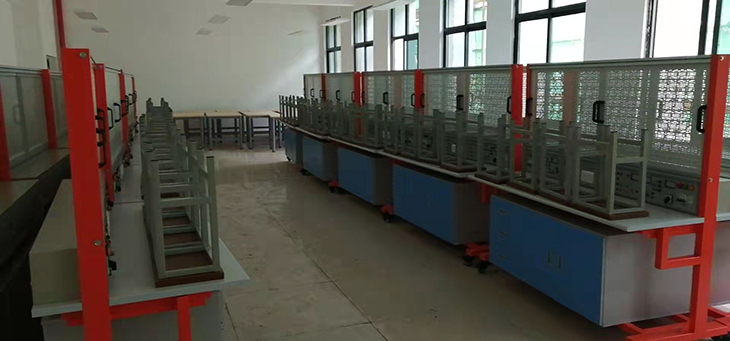

SBWD-2C型电气技能实训考核装置（单面双组型）

电气技能实训考核装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。

根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,SBWD-2C型电气技能实训考核装置适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。对实训场所不多、教学经费投入受限制的学校,SBWD-2C型电气技能实训考核装置是一种理想的职业教育。

一、电气技能实训考核设备技术指标

1.外型：整体尺寸1632mm×700mm×1638mm；

2.实训台架的材料：钢板、铝合金结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ三相五线；

2)固定交流输出：三相五线380V接插式2组、220V接插式2组。

4.整流二极管：提供整流二极管1N5408四个,用于能耗制动电路。

5.可调直流输出：0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

6.各种规格的电阻提供75Ω/75W功率电阻三个,用于降压启动电路。提供10Ω/25W功率电阻一个,用于能耗制动电路。

7.接口及仪表：指针式电压表2只,时刻监控电网电压变化；

8.保护：熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。

二、电气技能实训考核设备结构功能

电气技能实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级；实验桌底部装有至少4个导向轮,方便实训台架移动；

3、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料；右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为：1300mm×600mm×510mm。

4、网孔板：采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM,大小774*580MM

序号	名称	每台数量	全室数量	单位	备注
1	控制屏	1	20	套
2	实训桌	1	20	张
3	储存柜	1	20
4	学生凳	2	40	张
5	网孔板	2	40	块
6	器材配备	1	20	套	见表一
7	配套教学资源		1	套	见附件（注：购买10套以下无此项配置）
8	指导书	1	20	套

序号	名称		型号与规格	数量
1	电器元件	单相电度表	DD862-2	1
		单相闸刀开关	HK8	1
		平灯头	6A/250V	2
		墙壁插座		1
		电流互感器		1
		墙壁开关底座		2
		声控开关		1
		漏电保护断路器	DZ47LE-32? 4P C16	1
		2P保险盒+熔断管	RT18-32X	1
		3P保险盒+熔断管	RT18-32X	1
		交流接触器	CJX2-0910	3
		辅助触头	F4-22	3
		热继电器	R16B-20/3	1
		通电延时时间继电器	ST3PA-B/380V（0-60S）	1
		时间继电器座	PF-083A	1
		3H按钮		2
		行程开关	LX9-222	2
		行程开关	LX9-001	2
		日光灯管	Y210RR25/10W	1
		镇流器	13W	1
		日光灯座		2
		接线端子排	JF5-2.5/5	5
		G形导轨		1
		走线槽		2米
		螺丝		100
2	常用工具	数字万用表	890B+	1
		螺丝刀
		尖嘴钳		1
		剥线钳		1
3	电机	三相鼠笼异步电动机	380V/Y/△180W,单速	1
3	电机	三相鼠笼异步电动机	380V/Y/△180W,单速,配离心开关	1
