SBDZ-F3D电子设计自动化（EDA）实训平台

一、产品概述：

电子设计自动化（EDA）实训平台是一款基于Altera公司最新的CycloneIII/IV/V系列FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+扩展板的灵活设计,并配备有多种扩展模块供用户自行选择配置。

开发平台采用系统底板+核心板+扩展板的设计方法,通过选择不同的核心板和扩展板构成不同功能的开发平台。能最大限度的满足用户的性能需求。模块化的设计能使用户对系统设计有清晰的认识。

二、主要技术指标：

1、输入电压：单相三线～220V±10% 50Hz

2、装置容量：＜1kVA

3、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)

4、装置容量：<500VA

5、外形尺寸：单个实训台尺寸为1.6m×0.7m×1.15m。

三、产品结构：

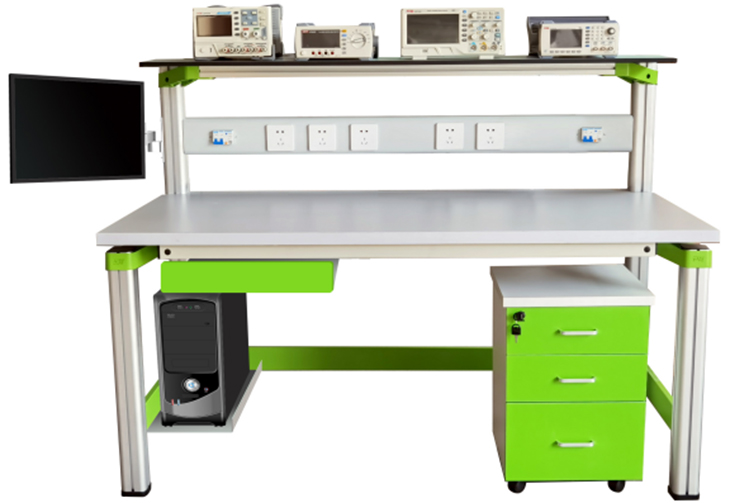

装置由仪器架、电源控制箱、实验桌、EDA实验系统、移动矮柜、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体,铝合金结构。

（一）仪器架：仪器架置于实训台顶部,由截面尺寸：70mm×70mm,高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺）,外形美观,结构牢固耐用。仪器架底部装有隐藏式扁平形照明LED灯,光源集中柔和明亮,外形美观。

（二）电源控制箱：电源控制箱铝型材结构,内嵌多组交流220V仪器仪表工作电源插座,并设有独立漏电保护开关,电源控制箱置于仪器架下部,仪器仪表电用安全方便。并装有LED灯控制开关。

（三）实训桌结构：

实训桌规格为1400（长）*700（宽）*1150（高）,设有一个键盘托一个抽屉,桌子下部靠后右边有一个电脑主机箱托。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺（非焊接工艺）,经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸：70mm×70mm,四面带槽,槽宽约8mm,端部装有注塑成型配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸,与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架,与仪器架、电源控制箱组成一个完整的实训屏。

（四）储存柜1个：配备储存柜,存放实训模块及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。

（五）靠背椅2张：靠背椅采用结实厚钢管支架,结实耐用,结构符合人体工程学,久坐不累,亚麻布面质感好。

（六）实验器材：EDA实验系统1套,可两人共同完成实验项目,技术指标：

?EDA/SOPC系统综合开发平台是一款基于Altera公司最新的CycloneIII/IV/V系列FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+扩展板的灵活设计,并配备有多种扩展模块供用户自行选择配置。

序号	名称	说明	数量
1	仪器架		1套
2	电源控制箱		1套
3	实验桌		1张
4	移动矮柜		1个
5	学生椅		2张
6	EDA实验系统	表一	1套
7	工具	尖嘴钳1把、镊子1把、斜口钳1把	1套
8	电脑	用户自备	1台

设备名称	EDA/SOPC系统综合开发平台
核心芯片	EP4CE10F17C8N
工作电压	～220v±10%,50Hz±1Hz
尺寸（mm）	420 x 290 x 130
重量(kg)	<5
软件版本	QuartusII 13.0 ,NiosII SBT for Eclipse 13.0,ModelSim 13.0
例程语言	提供Verilog,VHDL两种版本例程供用户使用
附件清单	串口线× 1	USB连接线× 1
	网络连接线× 1	电源连接线× 1
	实验指导书× 3	开发DVD套件× 1
