SBWXDG-01G型初中级电工实训考核装置
一、概述
初中级电工实训考核装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的,它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足技师技术及中、高级维修电工考核大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

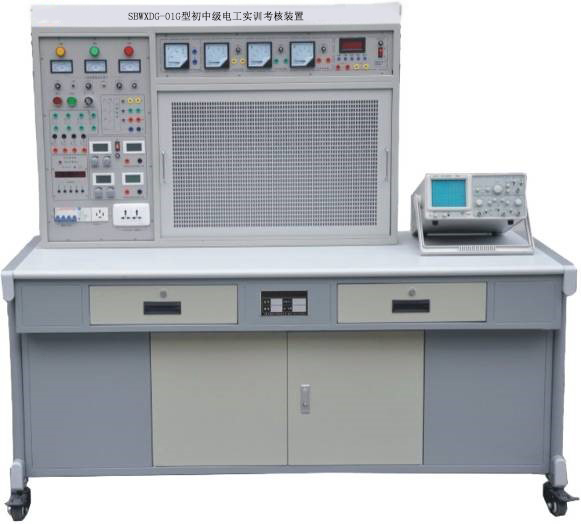

（参考图）
二、初中级电工实训考核装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源,即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统,并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器,能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件；
6.通过走线槽进行走线,进行工艺布线训练。
7.具有定时兼报警记录仪,为学生实训技能的考核提供一个统一标准。
三、初中级电工实训考核装置技术性能：
1.输入电压：三相四线（或三相五线）～380V±10%? 50Hz
2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重量：100Kg
5.外形尺寸：1680×700×1630mm3
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、初中级电工实训考核装置的基本配置及功能
(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。
具体功能如下：
1、主控功能板
(1)三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作；
(2)设有450V指针式交流电压表三只,指示电源输入的三相电压；
★(3)无线智能考核系统
采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。
控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离, 避免复杂连线干扰控制器,系统更加可靠。
驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。
手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的 。
手持移动控制终端不联网时可作单机操作,当带驱动模块的 无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。
可通过PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与 学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。
用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统 组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
2、交、直流电源
(1)励磁电源：直流220V/0.5A,具有短路保护。
(2)电枢电源：直流0～220V/2A连续可调电源一路,具有短路保护。
(3)直流稳压电源：±12V/0.5A两路,＋5V/0.5A一路,具有短路软截止自动恢复保护功能。
(4)交流电源：
①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；
②、设有单相调压器一组,可得到交流0～250V可调电压；
③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1)交流电压表：0～500V带镜面交流电压表一只,精度1.0级。
(2)交流电压表：0～5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
★(3)单相智能型功率、功率因数表
1）功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。
3)负载类型：L、R、C。
4)测量精度：±0.5%+2。
5)抽样率：5次/秒
6)工作温度范围：-20℃～+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★(4)、智能型直流电压表
1)测量范围：0-1000V,设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★(5)、智能型直流电流表
1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
4、整流二极管：IN5408四只。
5、电阻：三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
6、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 |
≥10V |
输出阻抗 |
50Ω |
失真度 |
<1%（0.1HZ-- 1KHz） |
频率范围 |
0.1HZ～3MHz,采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节,正弦波输出具有20db,40db衰减 |
方波占空比 |
可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
频率计最高测量范围 |
100MHz,自动换档 |
（二）实训桌：为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉（带锁）,并带有柜子,分别可放置挂件和实训物品。
（三） 网孔板采用1.5mm厚挂件式,孔大小为5mm×10mm。并且配套有实训器件,器件以德力西品牌为主。实训全部安装在网孔板上,并且装有走线槽,布局美观。通过搭配元器件,可自行在网孔板上固定、安装、布局、走线和调试,能培养职工的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。
五、实训项目
照明电路实训
①.电工布线工艺实训
②.插座和一个开关控制一盏灯
③.两个双联开关控制一盏灯
④.三个开关控制一盏灯
⑤.室内照明电路安装训练、日光灯线路的接线
⑥.声控开关控制白炽灯电路的接线
⑦.触摸延时开关控制白炽灯电路的接线
⑧.人体感应开关控制白炽灯电路的接线
⑨.交流负载电功率的测量
电气控制电路实训
（1）．三相异步电动机直接启动控制
（2）．三相异步电动机接触器点动控制线路
（3）．三相异步电动机接触器自锁控制线路
（4）．三相异步电动机Y/△自动控制线路
（5）．用倒顺开关控制三相异步电动机正反转线路
（6）．接触器联锁的正反转控制线路
（7）．按钮联锁的三相异步电动机正反转控制线路
（8）．双重联锁的三相异步电动机正反转控制线路
（9）．三相异步电动机多地控制
（10）．工作台自动往返控制线路
（11）．三相异步电动机串电阻降压启动控制线路
（12）．三相异步电动机能耗制动控制线路
六、 初中级电工实训考核设备配置表
序号 |
名称 |
每台数量 |
单位 |
备 注 |
1 |
控制屏 |
1 |
套 |
|
2 |
实训桌 |
1 |
张 |
|
4 |
学生凳 |
2 |
张 |
|
5 |
网孔板 |
2 |
块 |
|
6 |
器材配备 |
1 |
套 |
见表一 |
表一每套器材配备配置清单
序号 |
名称 |
型号与规格 |
数量 |
|
1 |
电器元件 |
单相电度表 |
DD862-2 |
1 |
单相闸刀开关 |
HK8 |
1 |
||
平灯头 |
6A/250V |
2 |
||
墙壁插座 |
2 |
|||
电流互感器 |
1 |
|||
墙壁开关底座 |
2 |
|||
声控开关 |
1 |
|||
漏电保护断路器 |
DZ47LE-32? 4P C16 |
1 |
||
2P保险盒+熔断管 |
RT18-32X |
1 |
||
3P保险盒+熔断管 |
RT18-32X |
1 |
||
交流接触器 |
CJX2-0910 |
4 |
||
辅助触头 |
F4-22 |
2 |
||
热继电器 |
R16B-20/3 |
2 |
||
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
||
时间继电器座 |
PF-083A |
1 |
||
3H按钮 |
2 |
|||
行程开关 |
LX9-222 |
2 |
||
行程开关 |
LX9-001 |
2 |
||
日光灯管 |
Y210RR25/10W |
1 |
||
镇流器 |
13W |
1 |
||
接线端子排 |
JF5-2.5/5 |
5 |
||
G形导轨 |
1 |
|||
走线槽 |
2米 |
|||
螺丝 |
100 |
|||
2 |
常用工具 |
螺丝刀 |
1 |
|
尖嘴钳 |
1 |
|||
剥线钳 |
1 |
|||
3 |
电机 |
三相鼠笼异步电动机 |
380V/Y/△180W,单速 |
1 |
三相鼠笼异步电动机 |
380V/Y/△180W,单速,配离心开关 |
1 |
||
4 |
说明书 |
1 |
||
