2021年6月24日

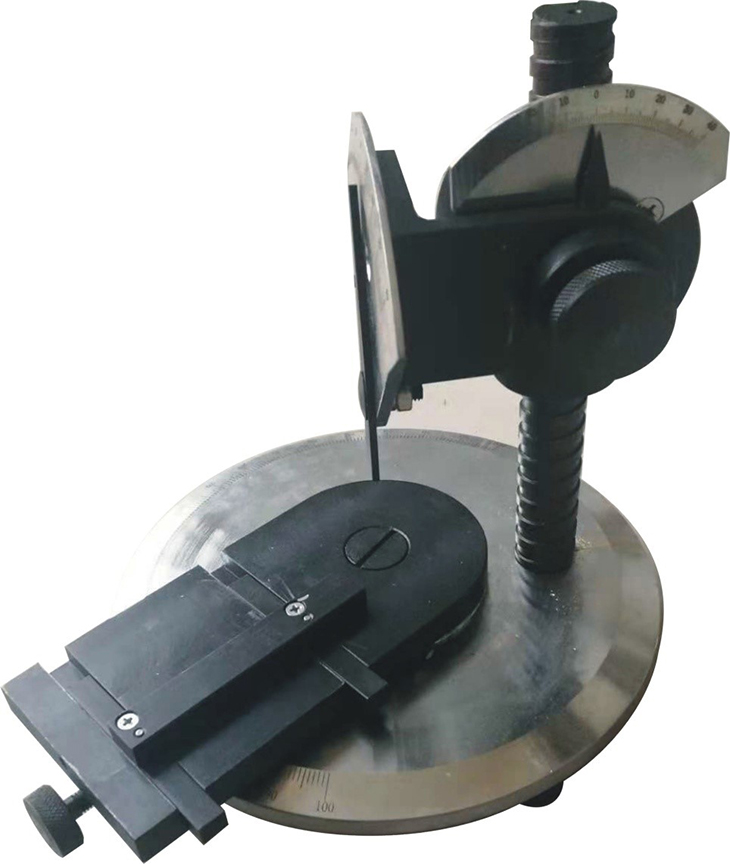

SB-CDY-B型车刀量角仪
车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度,即可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具,也是金属工艺学及切削原理课程教学与实验的必备仪器之一,也是金工实习实践中磨刀必备仪器。通过亲手测量可以让 学生增加加对刀具角度的理解和认识。
技术参数：
1.功能：可测量前角、后角、刃倾角、主（副）偏角。测量范围±30°,刻度盘标定范围±40°。
2.配置车刀六把：丝刀（螺纹车刀）、挖刀（挖内孔）、45°车刀（车外圆、平端面、倒角）、90°车刀（精车刀、车外圆、平端面）、75°车刀（精车刀、车外圆、平端面）、切刀（切断、切槽）。
3.仪器材料：用45′钢精工制作。
4.金属表面镀铬,发黑处理。
5.外形尺寸不小于265×250×250mm。
实训项目：
1、熟悉车刀切削部分的构造要素,掌握车刀标注角度的参考系及车刀标注角度的定义；
2、了解车刀量角仪的结构,学会使用量角仪测量车刀标注角度；
3、绘制车刀标注角度图,并标注出测量得到的个标注角度数值；
4、根据所测车刀的主偏角、副偏角、后角,设计并绘制车刀的前脚和刃倾角。

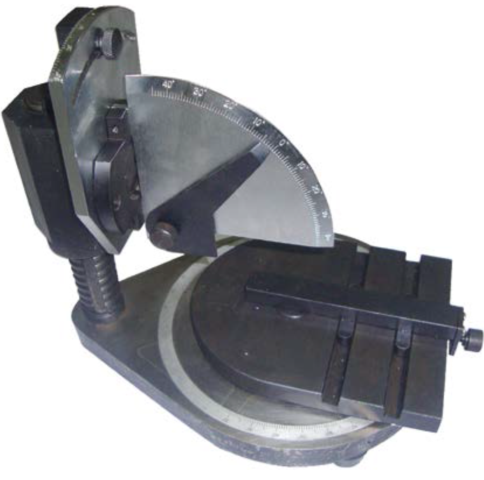

SB-CDY-A型车刀量角仪
本车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度。是金属工艺学及切削原理课程教学与实验的必备仪器之一,也是金工实习实践中磨刀必备仪器。
主要参数：
材料：45#钢
测量范围：（1）前角、（2）后角、（3）量倾角、（4）主（副）偏角
规格尺寸：长280x宽250x高240mm.
SB-SXL型数显车刀量角仪
数显车刀量角仪是上海硕博公司在SB-CDY-B型车刀量角仪的基础上改造而成的,把传统的人工读数的变电子数显,配备高精度角度传感器,使测量精度在SB-CDY-B型车刀量角仪上提升一级,方便快捷,简单,实用。
产品特点：
1、配备三个高精度传感器,方便快速测量前角,后角,刃倾角,前后副角的角度。
2、配有高品质4N无氧铜,抗氧化,进口PVC绝缘,高效率传输传输数据线。
3、设备本身是由45号钢精加工而成,表面经发黑处理,刻度盘表面经镀铬处理,表面经激光印字,清晰可见。
4、全铝机箱,外型美观、做工精致、造型新颖,配有2MM铝前后面板氧化拉丝,箱体喷塑处理,并在两侧面配有散热孔,方便设备长时间运行。
5、配备智能型工控板,采集数据信号,4路AD模拟量输入,通信口支持COM/RS232,458,MODBUS RTU主从协议。
6、4.3寸真彩触摸屏,能实时显示各种测量角度的数值
7、具有任何角度,一键对零功能。
产品功能：
1、前角测量
2、后角测量
3、刃倾角测量
4、主偏角测量
5、副偏角测量。
产品配置：
1、精度要求：测量误差±0.1度。
2、材料要求：45钢淬火
3、配件要求：高速钢车刀四把及设备常用五金工具一套
450车刀(车外圆、平端面、倒角) 900车刀(精车刀、车外圆、平端面)
750车刀(精车刀、车外圆、平端面) 5MM切刀(切断、切槽)
4、产品尺寸：300*320*420mm（长*宽*高）
