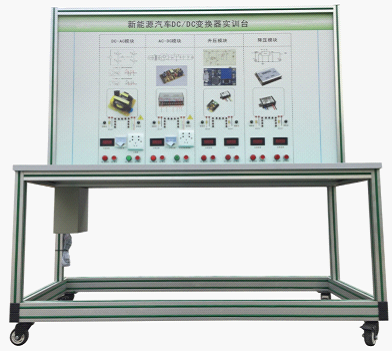

新能源汽车电源转换系统实训台

SBXNY-DQ-01新能源汽车电源转换系统实训台

一、产品简介

新能源汽车电源转换系统实训台选用新能源汽车电源转换系统模块制作，可以搭接DC-AC、AC-DC、升压、降压等电路，展示电源转换系统的结构和控制原理。适用于了解与验证DC-AC、AC-DC、升压、降压教学实训实验。

二、功能特点

1.该设备完整展示新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。

2.面板采用4mm厚铝塑板，面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照原理图和实物，认识和分析系统的工作原理。

3.面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用仪器测量参数。

6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

7.配套实训指导书等教学资料，完整讲述工作原理，实训项目等。

三、技术规格

1.外接电源：交流220V±10% 50Hz

2.工作电压：交流220V等

3.工作温度：-40℃～+50℃

4.外形尺寸：1500×700×1700mm(长×宽×高)

5.电源转换模块：DC-AC模块（12V转220V）、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）。

四、实训实验项目

1.新能源汽车DC-DC 变换器的功能认知。

2.新能源汽车DC-DC 变换器结构原理认知。

3.新能源汽车DC-AC 变换器的功能认知。

4.新能源汽车DC-AC 变换器结构原理认知。

5.新能源汽车AC-DC 变换器的功能认知。

6.新能源汽车AC-DC 变换器结构原理认知。

五、基本配置

DC-AC模块（12V转220V）、点火开关、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）、发光二极管闪光灯灯条、指示灯、操作开关、接触器、急停开关、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、设备操作说明书。

六、DC/DC与电机控制系统教学软件

1、概述：

本课程软件为适用于针对纯电动汽车DC/DC变换器、电机控制系统理论教学开发，具有界面清新、操作简便、内容明了、无需专业培训即可轻松掌握；

2、课程软件特点

本课程软件采用多级目录式设计开发，使用方便可快速定位所需知识点，极大的方便教师的教学；采用图文混排技术、flash动画、视频等不同形式展现驱动电机控制系统的重点教学内容，促使学员更容易理解吸收相关知识，达到辅助教学的目的。

3、课程软件内容

3.1、概述：主要讲述本教学软件的学习目标、系统组成、安全操作规范及电机控制器的作用与功能等，引入DC/DC及电机控制系统的教学内容。

3.2、工作原理交互：点击触发按钮，页面仿真演示系统各工况的工作原理。在原理图界面，有触发按钮，点击触发按钮，图中各元件显示相应的工作状态。在电路图页面，电路被触发后，详细的展示了电路的工作流程。

具体内容包括：

1）DC/DC转换器工作原理：讲述DC/DC转换器的功能需求、组成及变压原理、控制策略、工作电压、功率选择等；

2）驱动电机系统原理：讲述驱动电机系统的组成、系统框架、驱动电机、电机控制器、相关传感器及实车技术参数等；

3）驱动电机工作原理：通过动画的形式讲述驱动电机的控制原理、相位波形图等。

4）驱动电机系统控制策略：讲述驱动电机系统的控制策略、上电策略、下点策略及驱动策略等。

3.3、结构组成交互：对驱动电机系统的重要组成部件使用了实景图片互动仿真模拟相结合的方法讲述系统组成。

具体内容包括：

1）驱动电机的组成：描述驱动电机的实车安装位置、结构组成、工作原理及技术参数等；

2）电机控制器的组成与原理：描述电机控制器的实车安装位置、结构组成及工作原理等；

3.4检测交互：检测界面使用软件仿真技术，学员能够学习使用诊断设备对驱动电机系统进行检测。在检测环节，软件中准备了相应的测试工具。可以使用绝缘检测仪检测高压电路的绝缘电阻；使用钳形电流表检测系统电路的电流；使用红外温度计测量重要部件的局部温度。
