[产品型号]：SBGDG-188L [产品名称]：现代电工技术实验装置 [价格]：元 [在线客服]：

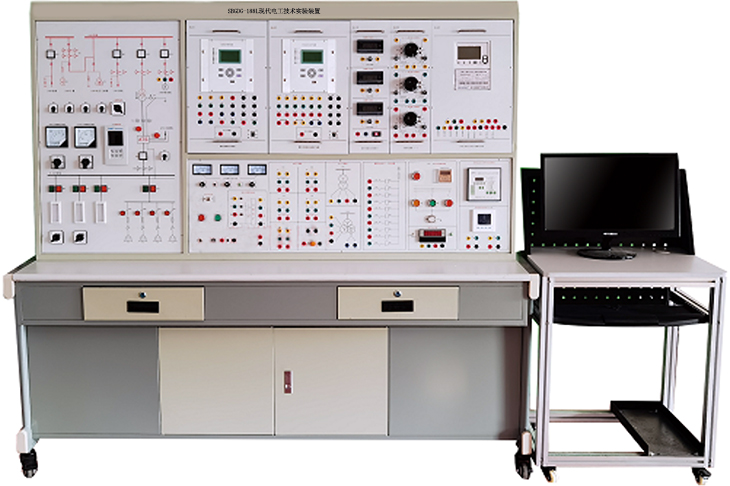

SBGDG-188L现代电工技术实验装置

现代电工技术实验装置充分考虑实验室的现状和发展趋势，以开放性实验和提高学生动手能力为宗旨，在结构上和性能上进行大规模的改进和创新，保留了我们传统实验台的许多优点，如全方位的人身安全保护（电压型漏电保护、电流型漏电保护、过流保护等），仪器、仪表的自我保护等，并结合目前实验设备的发展趋势，实验台实现了联网通信（局域网通信）功能。各实验单元以验证性、设计性、综合性相结合，最大限度地提高学生的动手能力。实验箱可放在台面上进行实验，线路清晰，布线合理。

二、现代电工技术实验装置特点：

1、综合性强：本实验台综合了目前国内各类院校电类基础课程的全部实验项目，用户可根据需要选购实验部件，实验的深度可根据需要作灵活调整，普及与提高可根据教学的进度有机地结合。

2、整体性一致性：实验所需的交直流仪表、交直流电源，信号源（含频率计）及常用的实验器件均密切结合实验的需要，集中在实验台上，便于老师组织和指导实验教学。

3、科学性强：装置占地面积少，节约实验用房，减少基建投资；实验室整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外，还可结合实际情况开设出设计性、综合性实验。根据实验内容的具体情况，将强电部分和弱电部分的插座和导线分开，强电部分采用高可靠带伸缩弹性插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

4、易布局、视野广：实验台的总高度为 1.3 米 , 适合目前实验室的发展需要，学生可以坐着听课或做实验，不会有压抑的感觉，也便于教师进行指导。

5、计算机联网：可以选择多机通信模式或局域网模式，便于整个实验室的统一管理，减轻教师的工作量。

三、技术性能：

1 、输入电源：三相四线（或三相五线） 380V±10% 50Hz

2 、工作环境：温度－ 10℃ ～＋ 40℃ 相对湿度＜ 85% （ 25℃ ）海拔＜ 4000m

3 、装机容量：＜ 1.5KVA

4 、重量： 100kg

5 、外形尺寸： 168×73× 130cm?

四、装置的配备：

本实验台主要由电源控制屏、实验桌、实验箱等组成。

（一）电源、仪表控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实验提供交流电源、直流稳压电源、恒流源、信号源（含频率计）、各种测试仪表及实验器件等。

具体功能如下：

1、主控功能板

1.1 三相 0 ～ 450V 及单相 0 ～ 250V 连续可调交流电源，配备 1 台三相同轴联动调压器，规格为 1.5KVA/0 ～ 450V 。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。

1.2 提供电度表一只，规格为 220V ， 3/ 6A ，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便。

1.3 提供铁芯变压器 1 只，规格为 50VA ， 36V/220V ，原、副边设有电流插座。

1.4 设有 220V/30W 实验用的日光灯灯管一支，将灯管的四个头引出接在面板接线柱上，实验方便。

另外，还提供 220V 的电源暗插座及信号插座各两只。

2、直流电源、信号源板

2.1 提供两路 0.0 ～ 30V/ 1A 可调稳压电源，具有截止型短路软保护和自动恢复功能，设有三位半数显直流电压表及切换琴键开关。

2.2 提供 0 ～ 200mA 连续可调恒流源一组，分 2mA 、 20mA 、 200mA 三档，负载稳定度 ≤5×10 -4 ，配有三位半数显电流表指示。

2.3 数控智能函数信号发生器（带频率计）

频率计： 6 位数字显示 , 显示范围 1Hz ～ 10MHz ，作为外部测量和信号源频率指示。

信号源频率范围： 0.2Hz ～ 2MHz ，分七档

输出波形：正弦波、三角波、方波、脉冲波、斜波、 50Hz 正弦波

占空比调节： 20% ～ 80%

输出幅度： 20Vp-p(1MΩ 负载 ) 、 10Vp-p(50Ω 负载 )

输出保护：短路保护，抗输入电压 ±35V （ 1 分钟）

幅度显示：三位 LED

功率输出： ≥10W ；频率范围 (3dB 带宽 ) ： 20KHz( 方波、三角波、正弦波 )

3、仪表面板

3.1 智能交流数字电压表

交流数字电压表 1 只，采用美国模拟器件公司生产的新型高性能 RMS 真有效值转换器，配以高速 MPU 单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围： 0-450V ，频率范围： 10Hz-20KHz 。手动量程为： 2V 、 20V 、 500V 。测量精度为 0.5 级。具有数据存储与查询功能。

3.2 智能交流数字电流表

交流数字电流表 1 只，采用美国模拟器件公司生产的新型高性能 RMS 真有效值转换器，配以高速 MPU 单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围： 0 -5A ，频率范围： 10Hz-20KHz 。手动量程为： 20mA 、 200mA 、 1000mA 。测量精度为 0.5 级。具有数据存储与查询功能。

3.3 真有效值交流数字毫伏表

能够对各种复杂波形的有效值进行精确测量，电压测试范围 0.2mV ～ 600V （有效值），测试基本精度达到 ±1% ，量程分 100mV 、 1V 、 10V 、 100V 、 600V 五档，直键开关切换，三位半数字显示，每档均有超量程告警指示，并带有通信功能。频率测试范围 10Hz ～ 1MHz ，输入阻抗 1MΩ ，输入电容 ≤30pF 。

3.4 智能交流功率及功率因数表（多功能） 2 只

由 24 位专用 DSP 、 16 位高精度 AD 转换器和高速 MPU 单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用 RTOS 设计思路，同时配有 PC 监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为 1.0 级，功率因数测量范围 0.3-1.0 ，电压电流量程为 450V 和 5A ，能自动判别负载性质（感性显示 “L” ，容性显示 “C” ，纯电阻不显示），并可存储测量数据，供随时查阅。

3.5 智能直流电压表、毫安表（两只表）

直流电压表一只，测量范围 0 ～ 300V ，精度 0.5 级；直流毫安表一只，测量范围 0 ～ 500mA ，精度 0.5 级，输入量程自动切换，具有超值报警、指示及切断总电源等功能。具有数据存储与查询功能。

3.6 实验管理器：

具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。

（二） SB-02 实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板 , 结构坚固，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个轮子和四个固定调节机构，便于移动和固定，有利于实验室的布局。

（三）实验箱

1、电路基础实验（一）

完成电表改装实验（配带镜面指针式精密毫安表一只），伏安特性实验，最大功率传输条件测定实验，电压源与电流源的等效变换实验及相关器件。

2、电路基础实验（二）

完成叠加原理、基尔霍夫定律（判断性实验）、戴维宁定理、诺顿定理及双口网络、互易定理实验。

3、电路基础实验（三）

完成受控源、回转器、负阻抗变换器实验，图形采用标准网络符号。

4、电路基础实验（四）

完成一阶、二阶动态电路，电路状态轨迹的观测实验。

5、电路基础实验（五）

完成 R 、 L 、 C 串联谐振（电感用空心）， R 、 C 串、并联选频网络， R 、 C 双 T 网络实验。

6、交流电路实验（一）　

完成正弦稳态交流电路相量的研究（日光灯功率因数提高实验），黑匝子实验（ R 、 L 、 C 元件特性及参数测定）

7、交流电路实验（二）

完成三相电路（每相三只灯泡并联）实验。

8、交流电路实验（二）

完成三相电路（每相两只灯泡串、并联）实验。

9、磁路与变压器应用实验

提供磁滞回线变压器、双绕组变压器及相关器件。

10、元件箱

提供实验所需的电阻、电容、电感、电位器、十进制可调电阻等实验器件。

11、三相电容箱

提供三相高压电容，每相容值为 1uF/500V 、 2.2uF/500V 、 4.7uF/500V 。

12、继电接触控制（一）

提供交流接触器、热继电器及模拟灯泡各一只，带灯按钮三只（黄、绿、红各一只）。

13、继电接触控制（二）

提供交流接触器两只、时间继电器（通电延时）一个，以及能耗制动电源变压器、整流二极管、电阻等。

14、三相鼠笼电机（ △380V ） 2 台电机的三个绕组均已引出，接线方便。

实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。

五、装置的主要优点及安全保护体系

1、三相四线制 ( 或三相五线制 ) 电源输入，总电源由三相钥匙开关控制。

2、控制屏电源由接触器通过起、停按钮进行控制。

3、三相交流电源 0 ～ 450V 连续可调，单相交流电源 0 ～ 250V 连续可调，设有三相同轴联动自耦调压器（ 1.5KVA ）一台，可更好地满足教学实验要求。

4、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。

5、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

6、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。

7、测量仪表精度高，采用数字化、智能化及人机对话模式，符合现代测量仪表发展方向。各种电源及各种仪表均有可靠的保护功能。

序号	名称	数量
1	电源仪器控制屏、实验桌	1 套
2	电路基础实验（一）	1 件
3	电路基础实验（二）	1 件
4	电路基础实验（三）	1 件
5	电路基础实验（四）	1 件
6	电路基础实验（五）	1 件
7	电路基础实验（一）	1 件
8	电路基础实验（二）	1 件
9	电路基础实验（三）	1 件
10	磁路与变压器应用实验	1 件
11	元件箱	1 件
12	三相电容箱	1 件
13	继电接触控制（一）	1 件
14	继电接触控制（二）	1 件
15	三相鼠笼电动机（ △380V ）	2 台
16	数据采集器	1 套
17	高可靠护套结构插实验连接线及配件	1 套
