[产品型号]：SBJD-740DY [产品名称]：电机与变压器实训装置 [价格]：元 [在线客服]：

SBJD-740DY型电机与变压器实训装置

一、概述

"电机与变压器实训装置"是由本公司设计的新颖综合实验装置，可满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验实训项目。特别适用于高等院校现有的电机拖动及控制，交直流调速的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

本设备设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能

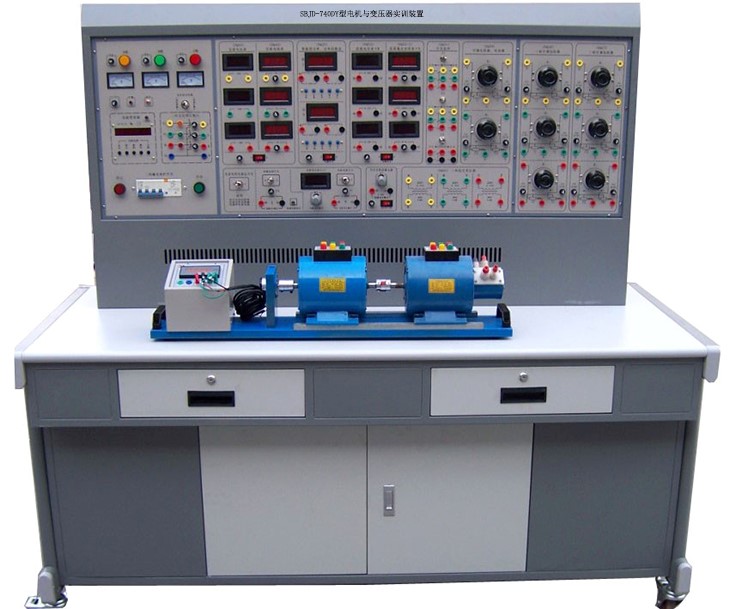

（设备外形图片，也可按客户要求定做）

二、技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜1.5KVA

4、重量： 250Kg

5、外形尺寸：1650×700×1600cm3

三、实验内容

（一）直流电机实验：

1、认识实验

2、直流发电机（串励，并励，复励）

3、直流并励电动机的特性

4、直流电动机启动：串电阻启动、降压启动

5、直流电动机改变转向的方法

6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

7、直流他励电动机的机械特性

（二）单相变压器实验：

1、单相变压器变比K

2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。

3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。

4、单相变压器负载实验，测取变压器负载数据UZ?= f（IZ）。

（三）三相变压器实验：

1、三相变压器绕组极性的测定

2、三相变压器联结组别的测定

3、三相变压器实验（组式及心式）

（四）交流异步电动机实验：

1、三相鼠笼式异步电动机定子电阻的测试

2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线

3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线

4、三相异步电动机参数的求取

5、三相线绕式异步电动机在各种运行状态下的机械特性

四、装置的基本配置

1.DQ01电源控制屏

(1) 可调交流电源（隔离变压器输出）

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。

（3）直流数字电压、毫安、安培表(三只)

直流数字电压表2只，测量范围0-300V，测量精度为0.5级，三位半数显。

直流数只毫安表2只，测量范围：0-2000mA，测量精度为0.5级，三位半数显，设有短路保护功能。

直流数字安培表2只，测量范围0～5A，三位半数显，精度为0.5级，设有短路保护功能。

（4）单/三相智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

（5）三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

（6）三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

（7）可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。

（8）开关板

两个三刀双掷开关、一个双刀双掷开关组成。

（9）数/模交流电流表（三只）

由三只数字交流电流表组成，测量范围0～5A，精度0.5级，三位数码显示。

（10）数/模交流电压表（三只）

由三只数字交流电压表组成。测量范围0～450V，精度0.5级，三位数码显示。

（11）变压器单元

提供单相变压器3台（三只220V/55V,77VA ）

提供三相变压器1台（220V/110V，300VA）

2、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速光电编码器及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的可靠连接，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

3、DQ07 直流复励发电机（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，绝缘等级E ）

4、DQ09 直流（他）并励电动机（220V、1.1A、185W、1500r/min）

5、DQ10三相鼠笼式异步电动机（220V/△，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）

6、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）

7、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

8、SB05 双圈护套结构连接线（50条）

导线里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

9、DQ02 实训桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

★10、实验室智慧用电安全控制系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。

2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。

4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。

★11、电机与变压器仿真教学软件（具有软件著作权，网络版，配10节点）

软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

功率电机

包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机 5 个实训项目。

控制电机

包括步进电机、伺服电机、直流无刷电机、开关磁阻电机 4 个实训项目。

信号电机

信号电机包括测速发电机、自整角机、旋转变压器 3 个实训项目。

变压器

单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器

★12、电工作业培训教学软件（具有软件著作权，网络版，配10节点）

包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。

序号	编号	名称	数量	备注
1	DQ01	实训电源控制屏	1套
2	DQ02	实训桌	1套
3	DQ03-1	固定电机导轨、光码盘测速系统及智能数显转速表	1件
4	DQ07	直流复励发电机	1台
5	DQ09	直流并（他）励电动机	1台
6	DQ10	三相鼠笼式异步电动机	1台
7	DQ11	三相线绕式异步电动机	1台
8	DQ19	校正直流测功机	1台
9	DQ05	三相组式变压器	1套
10	DQ06	三相心式变压器	1套
11		双圈护套实验连接线（50条）	1套
12		实验室智慧用电安全控制系统	1套
13	凳子	学生方凳子	2个/套
14	指导书	实验指导书（纸质+电子档）	1套
15	工具	螺丝刀，14扳手，电机联轴器及相关易损配件）	1套
16	保险丝	（10A，5A，1.5A，0.5A，3A）	1批
