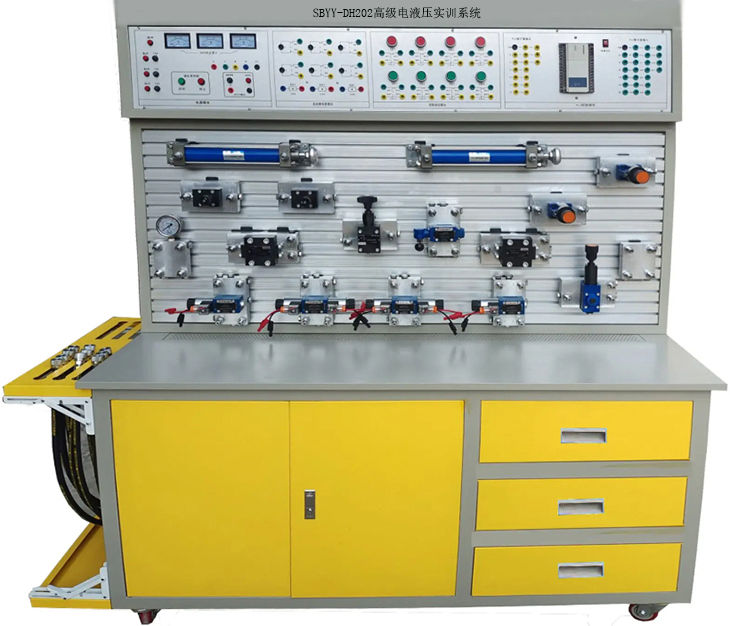

SBYY-DH202高级电液压实训系统
一、产品概述
高级电液压实训系统、液压实训系统是以高等院校《液压传动》的实验教学大纲为指导,参考广大师生的建议,结合职业培训及专业进修对流体传动的要求而精心设计研发的。本实训系统配置了各种液压控制阀和液压缸等液压元件及相关工具,通过说明书学习理论知识并观察液压元件的外形特点,加深学生对液压元件结构及工作原理的理解,在此基础上安装、调试整个液压传动系统。该实训系统采用敞开式结构的操作板,各种液压元件可灵活安装于操作板上,元件间用液压软管连接,液压软管的快换接头可使训练实验即快速又安全的进行。该系统除了可以进行常规的液压基本控制回路实验外,还可进行液压控制技术应用实验、液压技术课程设计,以及可编程控制器（PLC）学习及其基本应用实验等,是机电完美结合的典型实验设备。
二、技术参数：
1）输入电源电压： 三相380V/单相220V± 5%；
2）模块和元件直流电压：DC24V,4.5A,带自动短路保护功能；
3）使用环境：温度-10℃ - +40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
4）产品尺寸：长×宽×高≥1600 mm* 650mm * 1850mm；
5）净重：约为220kg；
6）液压泵组：15升每秒,6.3兆帕压力,电机1450转每分,1.5千瓦
7）油缸40mm直径,200mm冲程；
8）储油罐50mm直径,压力10兆帕
三、主要特点:
1、实验方便：工作台安装有四个脚轮以便于设备整体移动。
2、安全性好：带有电流型漏电保护,当对地漏电超过30mA时,即切断电源；电气控制采用直流24V电源,并带有过流保护,防止因误操作损坏设备；接地保 护：可防止在绝缘损坏或意外情况下金属外壳带电时强电流通过人体,以保证人身安全；急停按钮保护：在设备运行时,如果出现突发情况,按下急停按钮, 所有动作均会停止,保护操作人员人身安全。
3、实训屏：实训屏采用航天铝材质开模精制而成,实训屏设计结构为"T"型沟槽形式,配合液压元件上的安装底板可以快捷的进行液压元件的安装和更换。
4、实验方便：工作台安装有四个脚轮以便于设备整体移动。
5、电气元件：电源为台湾明纬,电气开关为正泰电气,继电器组为欧姆龙；
6、多种控制方式：PLC控制、继电器控制、手动控制等多种控制方式。
四、实验项目：
1、液压元件的结构原理实验；
2、液压元件拆装实验；
3、液压基本回路实验
3.1、方向控制回路实验；
（1）手动换向阀的换向回路；
（2）电磁换向阀的换向回路；
3.2、压力控制回路实验；
（1）单级调压回路；
（2）二级调压回路；
（3）采用换向阀的卸荷回路；
（4）采用溢流阀的单向背压回路；
3.3、采用节流阀的节流调速回路
（1）进油路节流调速回路；
（2）回油路节流调速回路；
（3）旁油路节流调速回路；
3.4、采用行程开关控制的顺序动作回路
3.5、继电器控制液压基本回路
3.6、PLC的指令编程,梯形图编程的学习
3.7、PLC编程软件的学校及使用
3.8、PLC控制电磁换向阀的换向回路
3.9、其它自行组件的回路等。
五、液压实训仿真文件
一、界面介绍
本软件总共有2个界面,分别为登录界面和实训界面,用户需要在登录界面填入正确的账号和密码才能进入实训界面,实训界面包含有：阀块介绍、模拟接线、模拟仿真、教学视频。
二、功能介绍
1：阀块介绍
阀块介绍中共计包含有18种液压阀块,每个阀块又包含有：实物图、剖视图和文字介绍,用户可以旋转、放大缩小、平移阀块模型,每个阀块阀体都采用透明材质,用户可以直观清晰地了解内部结构。
2：模拟接线
模拟接线包含有：实训项目选择菜单、模型选择区、工具选择区、得分显示区、错误提示区等。
实训项目选择区
液压实训仿真总共包含了12个实训项目,分别是：1压力调节回路、2二级压力调节回路、3旁路节流调速回路、4溢流阀卸荷回路、5二位换向阀的卸荷回路、6差动连接快速运动回路、7节流调速回路、8锁紧回路、9顺序动作回路、10用压力继电器控制的顺序动作回路、11用电器行程开关控制的顺序动作回路、12液压马达控制。用户根据不同实训项目的原理图选择相对于的模型和正确的接线方式。
模型选择区
模型选择区共计包含有：三位四通电磁阀、三通阀、二位三通电磁阀、二位四通手控阀、二位四通电磁阀、先导式溢流阀、压力检测阀、压力继电器、单向阀、四通阀、液控单向阀、双作用油缸、节流阀、行程开关、直动式溢流阀、顺序阀、液压马达、调速阀、单作用油缸19种器件,用户根据不同的实训项目需要选择模型,如果选错或者多选得分扣一分,如果已经选择模型还没放到面板上,可以按ESC键取消该模型并重新选择模型。模型菜单可以隐藏为用户提供清晰的实训视角,需要放置模型时可以点击显示出来。
工具选择区
工具选择区共计包含有导线和油管,线材又分为不同的颜色能让用户更容易区分线路。用户需要按照原理图进行接线和油管,如果接错扣一分并删除该导线或油管。用户可以在选出线材或油管后按ESC键取消该导线。工具菜单可以隐藏为用户提供清晰的实训视角,需要使用工具时可以点击显示出来。
得分显示区
得分默认为100,模型、导线或油管选择错误时会扣1,用户进行实验中切换到另一个实训项目时得分会恢复到100并清空之前实验的模型和线材。
错误提示区
当模型放置错误、选择多余或导线、油管接错时会提示用户对应的错误信息 。
3：模拟仿真
模拟仿真界面包含有：实训项目选择菜单、接线图等。在每一个实训项目中系统会自动生成该实训的模型和线材,用户可以在模拟仿真中进行仿真,可以点击漏保开关、启动按钮、转换开关、手控阀手柄、开关按钮或旋钮来观察各个器件的运动。
4：教学视频
教学视频包含有液压现实中的应用场景,能让用户更贴近现实地体验到液压气动的知识。
六、配置清单
序号 |
名称 |
规 格 型 号 |
数量 |
备 注 |
一、实 验 台 |
||||
1. |
实验台（铝合金"T"型槽面板） |
1600 mm* 650mm * 1850mm 全钢结构,实验台承重部分为2mm厚度钢板制作,整机亚光喷塑； |
1套 |
|
2. |
油管放置架 |
附在实验台上300mm |
1件 |
|
3. |
回油盘 |
油实验平台和液压元件存入柜各一个 |
2件 |
|
4. |
元件存入柜 |
金属板制作,亚光喷塑 |
1组 |
|
5. |
抽屉 |
导轨式组合抽屉,1.5mm以上钢板亚光喷塑 |
1组 |
|
6. |
实验屏（铝型材） |
约1210mm*640mm*20mm 实验屏为"T"型槽铝型材 |
1套 |
|
7. |
电气柜 |
钢板亚光喷塑,放置电气组件 |
1套 |
|
8. |
万向轮 |
2.5mm优质钢材；带自锁功能；滚轮式轴承 |
4个 |
安装在实验台底部 |
二、液压部分 |
||||
1、液压实验台泵站 |
||||
9. |
驱动电动机（低噪） |
采用铣铁外壳运转躁音低于60分贝,电机1450转每分,1.5千瓦 |
1台 |
|
10. |
叶片泵 |
15升每秒,6.3兆帕压力, |
1只 |
|
11. |
温控仪 |
仪表显示油箱油温,并温度超过设定值,自动断电,起安全保护作用 |
1只 |
|
12. |
油箱 |
50L,金属钢板折边制作,盖边加厚材料作支撑,表面喷塑,外形美观大方 |
1只 |
自制 |
13. |
空气滤清器 |
活动网口径φ32,通过流量大于20L/min |
1只 |
过滤精度300目 |
14. |
滤油器 |
MF-03过滤精度200目 |
2只 |
油升 |
15. |
油温油面计 |
镀铭铁质外壳 |
1只 |
油升 |
2、液压实验台执行元件 |
||||
16. |
双作用液压缸 |
行程200mm,杆径与活塞比1：2 |
2只 |
正控液压 |
3、液压实验台液压元件 |
||||
17. |
节流阀截止阀 |
单向节流阀,螺纹口径M16,流量24L/min ,最大压力35MPa |
2只 |
北京华德 |
18. |
单向阀 |
管式单向,流量:30L/min ,最高压力31.5 MPa螺纹口径M16 |
2只 |
北京华德 |
19. |
液控单向阀 |
液控单向阀,口径:φ10,最大流量:80L/min ,最小启动压力:0.5MPa |
2只 |
北京华德 |
20. |
直动式溢流阀 |
板式最大流量:100L/min ,最大压力31.5MPa |
2只 |
北京华德 |
21. |
先导式溢流阀 |
先导溢流,口径:10,压力调节范围:2-8MPa ,最大流量:100L/min ,最大压力31.5MPa ,配置铝安装底座 |
1只 |
北京华德 |
22. |
顺序阀 |
DZ1最大流量:150L/min,最大压力:31.5MPa ,压力调节范围:0.3-21 MPa,配置铝安装底座 |
2只 |
北京华德 |
23. |
调速阀 |
cf 0.05-4L/min ,free flow 20L/min max pressure工作压力21 MPa ,配置两口流路板,螺纹口径M16 |
2只 |
北京华德 |
24. |
减压阀 |
口径:φ6最大流量60L/min ,压力调节范围:0.3-25 MPa ,最大压力31.5MPa,配置铝安装底座 |
1只 |
北京华德 |
25. |
二位三通电磁换向阀 |
流量:60L/min配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示 |
1只 |
北京华德 |
26. |
二位四通电磁换向阀(单) |
流量:60L/min配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示 |
1只 |
北京华德 |
27. |
三位四通电磁换向阀(O) |
流量:60L/min配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示 |
1只 |
北京华德 |
28. |
三位四通电磁换向阀(M) |
流量:60L/min配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示 |
1只 |
北京华德 |
29. |
三位四通电磁换向阀(H) |
流量:60L/min配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示 |
1只 |
北京华德 |
30. |
二位四通手动换向阀 |
流量:60L/min配过渡油路板,口径φ8,直流24V线圈,配导线接插件,带LED显示 |
1只 |
北京华德 |
31. |
压力继电器 |
弹簧管式 |
1只 |
北京华德 |
32. |
四通 |
铝型材,铝锭AL6063精致开模制成 |
3只 |
自制 |
33. |
甘油式压力表 |
10MPa硅油耐震内红色标签分别显示MPa值和psi值 |
3只 |
油升 |
4、液压实验台辅件 |
||||
34. |
高压油胶管 |
各种实验台适用尺寸油管,两端为公制螺纹,闭锁式接头胶层内置钢丝,耐压值28MPa |
1套 |
|
35. |
开闭式快换接头（公接头） |
8通径,带自动闭合功能,接插不漏油 |
1套 |
自制 |
36. |
开闭式快换接头 （母接头） |
8通径,带自动闭合功能,接插不漏油 |
1套 |
自制 |
37. |
接头、液压底板密封件 |
液压件配套用 |
1套 |
油控 |
38. |
液压元件底板 |
航天铝开模精制可在实验屏上迅速搭接 |
1套 |
自制 |
39. |
液压油 |
普力抗磨液压油32# |
50升 |
|
40. |
固定支架 |
每个支架带T型固定锁紧旋扭 |
4只 |
自制 |
5、液压实验台仪器仪表 |
||||
41. |
光电传感器 |
光电式,精度0.5级,响应时间1ms |
2只 |
|
42. |
温控仪显示表头 |
温度传感器配套使用 |
1只 |
|
43. |
转速传感器 |
二线制 |
1只 |
|
44. |
转速显示表头 |
HB48内含延时、累时、频率、转速计数等32种功能,并提供DC9V输出 |
1只 |
|
45. |
温度传感器 |
表面/液体热电偶NR-81530分度号：K、E、J,导线长度：2000㎜ |
1只 |
|
46. |
累时器 |
HB48内含延时、累时、频率、转速计数等32种功能,并提供DC9V输出 |
1只 |
|
47. |
电感式接近开关 |
PNP型24V 0.5A,二线制,线长1.2米,绝缘等级高,耐油,耐腐蚀 |
4只 |
|
48. |
限位开关 |
上海 |
4只 |
|
6、液压实验台电气控制单元 |
||||
49. |
电控面板 |
优质铝塑材质,印刷文字清晰 |
1套 |
|
50. |
可编程序控制器（PLC） |
三菱FX1S-20mr-001 |
1只 |
|
51. |
可编程控制通讯电缆 |
数据传送电缆 |
1套 |
|
52. |
稳压电源 |
WV分别输出DC24V 4.5ADC12V 1.5A |
1只 |
|
53. |
电源启停模块 |
含三相四线漏电保护 |
1套 |
|
54. |
交流接触器 |
施耐德 |
1只 |
|
55. |
按钮模块 |
启动按钮,编程控制器输入输出等 |
1套 |
|
7、液压实验台易损件 |
||||
56. |
密封胶带 |
（生料带） |
1卷 |
|
57. |
密封组合垫片 |
Φ16 |
1套 |
油控 |
58. |
密封圈 |
接头配套 |
1套 |
油控 |
59. |
开闭式快换接头 |
双闭锁接头 |
1套 |
自制 |
60. |
按钮开关 |
安装孔Φ10 |
1只 |
|
61. |
电器控制按钮 |
远大 |
3只 |
上海 |
62. |
电信号插头、插座 |
上海精艺 |
1套 |
精艺 |
8、液压实验台资料 |
||||
63. |
实验指导书 |
纸质 |
1册 |
实验指导书 |
64. |
PLC编程手册 |
纸质（电子档） |
1册 |
PLC编程手册 |
65. |
PLC编程软件 |
U盘 |
共1套 |
PLC编程 |
66. |
仪表说明书 |
纸质 |
1册 |
仪表说明书 |
67. |
传感器说明书 |
纸质 |
1册 |
传感器说明书 |
10、液压实验台工具 |
||||
68. |
活动扳手 |
10" |
1把 |
10" |
69. |
开口扳手 |
14-17 |
1把 |
14-17 |
70. |
橡皮锤 |
木柄 |
1把 |
沪工 |
71. |
内六角扳手 |
10mm |
1把 |
扳手 |
72. |
内六角扳手 |
8mm |
1把 |
扳手 |
73. |
内六角扳手 |
6mm |
1把 |
扳手 |
74. |
内六角扳手 |
5mm |
1把 |
扳手 |
75. |
内六角扳手 |
4mm |
1把 |
扳手 |
76. |
内六角扳手 |
3mm |
1把 |
扳手 |
77. |
内六角扳手 |
2.5mm |
1把 |
扳手 |
78. |
内六角扳手 |
2mm |
1把 |
扳手 |
79. |
内六角扳手 |
1.5mm |
1把 |
扳手 |
80. |
十字螺丝刀 |
3×75mm |
1把 |
十字螺丝刀 |
81. |
十字螺丝刀 |
5×75mm |
1把 |
十字螺丝刀 |
82. |
十字螺丝刀 |
6×100mm |
1把 |
十字螺丝刀 |
83. |
一字螺丝刀 |
3×75mm |
1把 |
一字螺丝刀 |
84. |
一字螺丝刀 |
5×75mm |
1把 |
一字螺丝刀 |
85. |
一字螺丝刀 |
6×100mm |
1把 |
一字螺丝刀 |
86. |
一字螺丝刀 |
6×150mm |
1把 |
一字螺丝刀 |
87. |
尖嘴钳 |
沪工 |
1把 |
沪工 |
88. |
油棉 |
清洁用品 |
1包 |
清洁用品 |
89. |
毛巾 |
清洁用品 |
5条 |
清洁用品 |
