SBGYD-01E-Y型电子工艺实训考核装置
电子工艺实训考核装置课程性质：电子工艺实训是通信工程专业、电子信息工程专业、信息工程专业、微电子工程专业、电子与科学技术工程专业一门重要的专业基础实验课,是通信工程专业等上述专业必修的主干核心课。本课程采用实验为主、教师讲授指导为辅的教学模式,旨在让学生初步掌握并研究电子元器件的布局与焊接、电路系统的调试与测试以及相关现代化工具的正确选择与使用。
电子工艺实训考核装置教学目标：电子工艺实训主要讲授实验室安全与规范、电子元器件识别、电子产品装配等内容。使学生建立实验室安全意识,掌握电气安全和消防安全知识。学习电子信息类实验室的操作规范和各类条例,了解工程师的职业性质和职业操守。能够了解常用元器件特性及电子仪器选择与使用,通过电路设计、元器件布局与焊接、电路调试与测试等环节,让学生对常用的元器件如电阻、电容、电感、二极管、三极管和简单的模拟集成电路等的特性有一个系统全面的认知,熟练掌握常用电子仪器如万用表、直流电源、示波器、信号发生器、交流毫伏表等的正确选择与规范使用。通过理论讲授与实验相结合,使学生能了解电子产品的工作原理,建立通信系统的基本概念。掌握电子产品的焊接和装配方法,具备一定的电路调试技术,培养学生分析问题和解决问题的能力,为后续课程打下理论和技术基础。
一、 电子工艺实训考核装置概述
电子工艺实训考核台,电子工艺创新实训台,电子工艺实训室设备完成电类及非电类专业开设的《电子实习》、《电工电子实习》实训教学及电子工艺类课程开展的综合性、创新性课程设计。电子工艺实训考核装置是结合生产实际和职业岗位的技能要求,按照职业院校的教学和实验实训要求研制和开发的产品,适合职业院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》《电路》《电子技术基础》《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
图片仅供参考、以实际配置为准

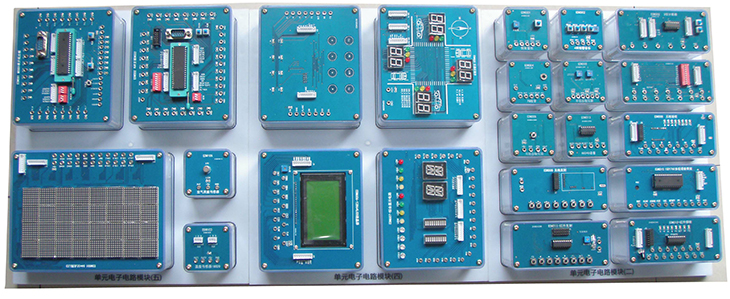

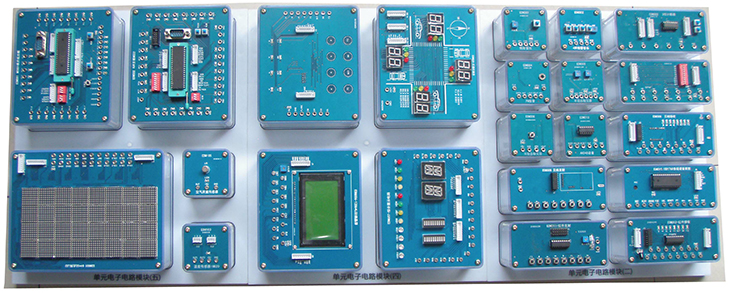

实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、 电子工艺实训考核设备技术参数
1.工作电源：两相三线AC 220V±10%? 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600 mm×800 mm×1800mm
4.整机功耗：≤2KW
5.安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、电子工艺实训考核设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
5、透明盒面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损;元件盒面板通过四颗螺丝与盒体连接,透明元件盒应该可以很方便地打开,更换面板和内部器件,以延长模块的使用寿命,节约成本。
6、电学线路实验固定板由工程塑料注塑而成,用于对透明元件盒的定位；每个透明元件盒底部装有4个可拆卸的弹性插脚,可以非常方便地固定在电学线路实验固定板上。
四、电子工艺实训考核设备的配置介绍
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
(一)实训台
采用工业铝合金型材框架,在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表,第二层可放置PVC夹板,用来夹放实训图纸,也可挂放其它通用电工电子实训挂箱,扩展完成多门课程实训；实训台下方还设有四个带刹车的万向轮,便于移动和固定。
(二)电源控制屏:控制屏为铁质双层亚光密纹喷塑结构,铁质面板,为实训提供交直流电源、信号源和测量仪表等,具体功能如下：
1.交流电源
(1)高压交流电源：六路AC220V电源接口,可为外配仪器设备提供工作电源。
(2)低压交流电源I：0V、6V、10V、14V抽头各一路及中心抽头17V两路,具有短路、过载保护和自动复位功能。
(3)低压交流电源II：分3V、6V、9V、12V、15V、18V、24V七档可调,输出端具有短路保护、过载保护功能。
2.直流电源
(1)可调直流电源：两路0.0V～30V/2A连续可调,具有截止型短路软保护和自动恢复功能,设有三位半数显指示。
(2)固定直流电源：±12V/1A、±5V/1A固定输出,每路均具有短路保护措施。
3.测量仪表
(1)直流数显电压表一只：测量范围0～30V,三位半数字显示,输入阻抗10MΩ,精度0.5级。
(2)直流数显毫安表一只：测量范围0～2000mA三位半数字显示,精度0.5级。
（三）单元电子电路模块
?该模块将实际应用中单元电路模块化。学生通过模块间的搭接,很方便就能搭建成各种实际产品,模块搭成产品的范围涉及家电,工业,无线等方面内容。单元模块电路包括传感器,信号处理,显示,执行本体,接口电路,微处理器、通信等模块。模块都采用透明盒装配,模块间采用排插和接线柱连接,使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。线路板统一采用蓝色作为底色,清爽直观。连接采用铜制插孔和8脚白色排针,连接方便灵活。大部分电子元器件都为贴片封装,布局经凑。
五、单元电子电路清单
序号 |
模块名称 |
数量 |
单位 |
1 |
EDM001-MCS51主机 |
1 |
个 |
2 |
EDM002-AVR主机 |
1 |
个 |
3 |
EDM101-声光控制 |
1 |
个 |
4 |
EDM102-温度传感器LM35 |
1 |
个 |
5 |
EDM103-温度传感器18B20 |
1 |
个 |
6 |
EDM104-称重传感器 |
1 |
个 |
7 |
EDM105-空气质量传感器 |
1 |
个 |
8 |
EDM106-烟雾传感器 |
1 |
个 |
9 |
EDM107-热释电红外传感器 |
1 |
个 |
10 |
EDM108-酒精传感器 |
1 |
个 |
11 |
EDM109-PT100传感器 |
1 |
个 |
12 |
EDM110-红外测温 |
1 |
个 |
13 |
EDM111-超声波发射接收 |
1 |
个 |
14 |
EDM112-红外反射 |
1 |
个 |
15 |
EDM201-触摸按键 |
1 |
个 |
16 |
EDM202-音频功放 |
1 |
个 |
17 |
EDM203-ICL7135 |
1 |
个 |
18 |
EDM204-反相器 |
2 |
个 |
19 |
EDM301-倒车音乐 |
1 |
个 |
20 |
EDM302-四种音乐 |
1 |
个 |
21 |
EDM303-三位计数器 |
2 |
个 |
22 |
EDM304-FM接收 |
2 |
个 |
23 |
EDM305-单稳态电路 |
2 |
个 |
24 |
EDM306-双稳态电路 |
2 |
个 |
25 |
EDM307-脉冲及信号产生 |
1 |
个 |
26 |
EDM308-无线接收 |
1 |
个 |
27 |
EDM309-无线发射 |
1 |
个 |
28 |
EDM310-多段语音录放 |
1 |
个 |
29 |
EDM311-红外发射 |
1 |
个 |
30 |
EDM312-红外接收 |
1 |
个 |
31 |
EDM313-AK040语音 |
1 |
个 |
32 |
EDM401-直流电机驱动 |
1 |
个 |
33 |
EDM402-直流继电器 |
1 |
个 |
34 |
EDM403-8位独立按键 |
1 |
个 |
35 |
EDM404-NPN三极管驱动 |
2 |
个 |
36 |
EDM405-PNP三极管驱动 |
2 |
个 |
37 |
EDM406-4x4键盘 |
1 |
个 |
38 |
EDM501-直流风机 |
1 |
个 |
39 |
EDM502-直流电机 |
1 |
个 |
40 |
EDM503-扬声器 |
2 |
个 |
41 |
EDM504-蜂鸣器 |
1 |
个 |
42 |
EDM505-步进电机 |
1 |
个 |
43 |
EDM506-加热模块 |
1 |
个 |
44 |
EDM507-半导体制冷片 |
1 |
个 |
45 |
EDM601-64*32点阵 |
1 |
个 |
46 |
EDM602-交通灯显示 |
1 |
个 |
47 |
EDM603-十进制计数器 |
2 |
个 |
48 |
EDM604-灯泡 |
2 |
个 |
49 |
EDM605-四位数码管显示 |
2 |
个 |
50 |
EDM606-12864点阵液晶 |
1 |
个 |
51 |
EDM607-综合显示 |
1 |
个 |
52 |
大小头转接线红色 |
5 |
条 |
53 |
大小头转接线黑色 |
5 |
条 |
54 |
8针排线(彩色) |
10 |
条 |
55 |
双头3针排线37CM |
2 |
个 |
56 |
集成18B20 |
2 |
个 |
57 |
集成LM35 |
2 |
个 |
58 |
砝码20g |
5 |
个 |
59 |
RS232串口线(直通) |
1 |
个 |
60 |
九孔板 |
1 |
个 |
61 |
电源适配器12V/5A(DC-00819) |
1 |
个 |
62 |
软件 |
1 |
个 |
63 |
PT100 |
1 |
个 |
64 |
培训资料 |
1 |
套 |
（四）100M双踪数字存储示波器：100MHz带宽 ,1GSa/s实时采样率,双通道；5.2、7英寸TFT（真彩色）液晶屏幕,65535色,分辨率不低于800 × 480像素 ；存储波形不少于16组；具备U盘存储功能；具有自动量程功能,支持水平,垂直、单波形/多波形跟踪。
（五）智能型真有效值交流数字毫伏表
1)测量范围：0.2mV～600V,设置200mV、2V、20V、200V、600V五档量程,具有量程自动切换,超量程自动报警功能。
2)TFT液晶屏显示四位测量值。
3)测量精度：±0.5%+5。
4)频率范围：10Hz～600KHz。
5)输入阻抗：1MΩ,输入电容≤30pF。
6)抽样率：5次/秒
7)工作温度范围：-20℃～+50℃。
8)上位机具有实时监视及关断功能。
9)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
（六）函数信号发生器：双通道函数/任意波形发生器采用DDS直接数字合成技术,产生精确、稳定、低失真的输出信号,显示部分采用2.4英寸（320*240）彩色显示屏,同时显示双通道的波形参数；最高输出频率15MHz（正弦波）,250MSa/s采样率,14bits垂直分辨率；输出幅度最高可达24Vpp,幅度分辨率最小可达1mV（0.001V）；
采用ABS塑料外壳的台式设计, 交流100 - 240V（AC）宽电压供电；完全独立的双通道输出（相当于两个独立信号源）,能够同步工作,相位差精确可调；两个通道的相位调节范围为0~359.99°,调节精度0.01°；两个通道的占空比均可独立调节,调节精度可达0.01%；
?丰富的波形输出：可输出多达98组函数/任意波形,包含34组预置波形和64组用户自定义波形。 预置波形包含：正弦波,方波,矩形波（占空比可调）,三角波,升锯齿波,降锯齿波,洛仑兹脉冲波,多频音波,无规则噪声波,阶梯三角波,正阶梯波,反阶梯波,正指数波,反指数波,正下降指数,反下降指数,正对数波,反对数波,正下降对数,反下降对数,线性调频,心电图波,梯形脉冲波,辛克脉冲波,窄脉冲波,高斯白噪声波,调幅波形,调频波形,正半波,负半波,正半波整流,负半波整流,CMOS(0~12V),四通道TTL电平和DC电压,四方脉冲、八方脉冲用户自定义波形等；
?具有64组任意波存储位,每组存储深度为8192*14bits；
?频率精度高：频率精度可达到10-6数量级；
?频率分辨率高：全范围频率分辩率1uHz（0.000001Hz）；
?具有-12V~+12V的直流偏置功能（<20MHz）,分辨率可达1mV；
?脉冲波脉冲宽度和脉冲频率连续可调,调节范围20ns-1S。脉冲幅度可在0-12V之间连续调节,调节精度0.001V；
?无量程限制：全范围频率不分档,直接数字设置；
?具有数字信号输出功能,可实现幅度0~12V的任意CMOS电平；
?扫描功能：可对信号的四个属性：频率、幅度、偏置、占空比分别进行扫描,具有线性扫描和对数扫描两种扫描模式,扫描时间可达999.99S,扫描起止点可任意设置；
?脉冲串猝发输出功能：可选手动触发、内部CH2触发与外部触发三种触发模式,可以使本机输出1~1048575任意个脉冲串；
?VCO功能：支持VCO电压控制信号各参数输出功能。
?丰富的调制类型：AM、FM、PM、ASK、FSK和PSK调制；
?100M频率计功能：具有频率测量、周期测量、正负脉宽测量、占空比测量四种测量方式。仪器最大测量频率可达100MHz,最低测量频率为0.01Hz；
?计数器功能：具有直流和交流两种耦合测量方式,有效解决交流耦合计数不准的情况。
?标配强大的任意波形编辑功能,能够在PC机上编辑任意波形后下载到仪器输出波形；
?软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
（五）设备实训项目举例
（1）空调电路
模块配置
EDM002-AVR单片机主机
②EDM507-半导体制冷片
③EDM605-四位数码管显示
④EDM404-NPN三极管驱动*2个
⑤EDM501-直流风机
⑥EDM311-红外发射
⑦EDM312-红外接收
⑧EDM504-蜂鸣器
⑨EDM105-空气质量传感器
（2） 出租车计价器
模块配置
EDM606-12864点阵液晶
②EDM001-MCS51单片机主板
③EDM403-8位独立按键
④EDM502直流电机
⑤EDM405 PNP三极管驱动
（3） 综合报警器
模块配置
EDM605-四位数码管显示
②EDM201-触摸按键
③EDM107-热释电红外传感器
④EDM112-红外反射
⑤EDM106-烟雾传感器
⑥EDM302-四种音乐
⑦EDM503-扬声器
⑧EDM001-AVR主机
（4）超声波测距
模块配置
EDM001-MCS51单片机主机
②EDM111-超声波发射接收模块
③EDM605-四位数码管显示模块
（5）电子秤
模块配置
EDM603-十进制计数器
②EDM104-称重传感器
③EDM201-ICL7135模数转换
④EDM406-4*4键盘
⑤EDM001-MCS51单片机主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鸣器
（6）电子语音播放万年历
模块配置
③EDM001-MCS51主机
④EDM605-12864点阵液晶
⑤EDM103-温度传感器18B20
⑥EDM403-8位独立按键
⑦EDM313-AK040语音
⑧EDM503-扬声器
（7）64*32点阵广告屏
模块配置
EDM002-AVR单片机主机
②EDM601-64*32点阵模块
③EDM403? 8位独立按键
（8） 酒精测试仪
模块配置
EDM002-AVR主机
②EDM605-四位数码管显示
③EDM108-酒精传感器
④EDM403-8位独立按键
（9）频率计
模块配置
EDM303-三位计数器2个
②EDM605-四位数码管显示2个
③EDM603-十进制计数器
④EDM307-脉冲信号发生
（10）声光控制小灯
模块配置
EDM101-声光控制
②EDM405-PNP三极管驱动
③EDM604-直流灯泡
（11）步进电机控制
（12）两室温度控制
六、设备配置
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1 |
电子工艺实训桌 |
1600*800*1800mm |
1 |
张 |
铝合金框架 |
2 |
电子工艺电源台 |
1515*230*230 mm |
1 |
台 |
铁质 |
3 |
双踪示波器 |
优利德数字双踪示波器带宽:100MHz,7寸彩色TFT(8000*480)LCD |
1 |
台 |
|
4 |
数字毫伏表 |
1)测量范围：0.2mV～600V,设置200mV、2V、20V、200V、600V五档量程,具有量程自动切换,超量程自动报警功能。 2)TFT液晶屏显示四位测量值。 3)测量精度：±0.5%+5。 4)频率范围：10Hz～600KHz。 5)输入阻抗：1MΩ,输入电容≤30pF。 6)抽样率：5次/秒 7)工作温度范围：-20℃～+50℃。 8)上位机具有实时监视及关断功能。 9)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。 |
1 |
台 |
|
5 |
函数发生器 |
频率范围：0.7HZ~1MHZ波形：正弦波、三角波、方波 |
1 |
台 |
|
6 |
单元电子电路模块 |
EDM系列 |
1 |
套 |
|
7 |
实验连接线 |
1 |
套 |
||
8 |
电脑小推车 |
尺寸：580*450*960mm。 电脑推车框架采用标准全阳极氧化工业铝型材组合而成,安装孔位装有铝合金专用塑料保护盖,美观大方,防止人体撞伤。桌面采用表面平整、有较高抗弯强度和冲击强度的密度纤维板制作而成,桌面下方装有二节静音滚珠键盘专用导轨的键盘托盘,键盘托板与人体坐在椅子上时弯曲的小臂高度一致,符合人体工程学,长久使用不宜疲惫,不用时键盘托板可以折叠收回,方便放置。配有主机电脑主机放置托架,方便电脑主机放置对电脑主机有效保护。电脑桌底部安装四个定位轮,可灵活移动位置,桌面后面装有镂空灰黑色铁质挡板不会因为不小心造成显示器摔落,可对显示器有效保护。 |
1 |
台 |
|
9 |
航空插连接线 |
P20J3Q对P20K3Q |
1 |
条 |
4米 |
10 |
T5一体化电子支架 |
30W日光灯 |
1 |
套 |
|
11 |
电子电路仿真软件 |
具有软件著作权证书 |
1 |
套 |
|
12 |
电脑 |
1 |
台 |
学校自备或选购 |
三、 配套工具
序号 |
名称 |
型号/规格 |
数量 |
单位 |
1. |
烙铁（带架） |
35W |
1 |
套 |
2. |
剥线钳 |
鸿义 |
1 |
把 |
3. |
斜口钳 |
6寸 |
1 |
把 |
4. |
尖嘴钳 |
6寸 |
1 |
把 |
5. |
十字螺丝刀 |
新发 |
1 |
把 |
6. |
一字螺丝刀 |
新发 |
1 |
把 |
7. |
一字螺丝刀（小） |
得力 |
1 |
把 |
8. |
十字螺丝刀（小） |
得力 |
1 |
把 |
9. |
美工刀 |
1 |
把 |
四、 单元电子电路模块
序号 |
模块名称 |
数量 |
单位 |
1 |
EDM001-MCS51主机 |
1 |
个 |
2 |
EDM002-AVR主机 |
1 |
个 |
3 |
EDM101-声光控制 |
1 |
个 |
4 |
EDM102-温度传感器LM35 |
1 |
个 |
5 |
EDM103-温度传感器18B20 |
1 |
个 |
6 |
EDM104-称重传感器 |
1 |
个 |
7 |
EDM105-空气质量传感器 |
1 |
个 |
8 |
EDM106-烟雾传感器 |
1 |
个 |
9 |
EDM107-热释电红外传感器 |
1 |
个 |
10 |
EDM108-酒精传感器 |
1 |
个 |
11 |
EDM109-PT100传感器 |
1 |
个 |
12 |
EDM110-红外测温 |
1 |
个 |
13 |
EDM111-超声波发射接收 |
1 |
个 |
14 |
EDM112-红外反射 |
1 |
个 |
15 |
EDM201-触摸按键 |
1 |
个 |
16 |
EDM202-音频功放 |
1 |
个 |
17 |
EDM203-ICL7135 |
1 |
个 |
18 |
EDM204-反相器 |
2 |
个 |
19 |
EDM301-倒车音乐 |
1 |
个 |
20 |
EDM302-四种音乐 |
1 |
个 |
21 |
EDM303-三位计数器 |
2 |
个 |
22 |
EDM304-FM接收 |
2 |
个 |
23 |
EDM305-单稳态电路 |
2 |
个 |
24 |
EDM306-双稳态电路 |
2 |
个 |
25 |
EDM307-脉冲及信号产生 |
1 |
个 |
26 |
EDM308-无线接收 |
1 |
个 |
27 |
EDM309-无线发射 |
1 |
个 |
28 |
EDM310-多段语音录放 |
1 |
个 |
29 |
EDM311-红外发射 |
1 |
个 |
30 |
EDM312-红外接收 |
1 |
个 |
31 |
EDM313-AK040语音 |
1 |
个 |
32 |
EDM401-直流电机驱动 |
1 |
个 |
33 |
EDM402-直流继电器 |
1 |
个 |
34 |
EDM403-8位独立按键 |
1 |
个 |
35 |
EDM404-NPN三极管驱动 |
2 |
个 |
36 |
EDM405-PNP三极管驱动 |
2 |
个 |
37 |
EDM406-4x4键盘 |
1 |
个 |
38 |
EDM501-直流风机 |
1 |
个 |
39 |
EDM502-直流电机 |
1 |
个 |
40 |
EDM503-扬声器 |
2 |
个 |
41 |
EDM504-蜂鸣器 |
1 |
个 |
42 |
EDM505-步进电机 |
1 |
个 |
43 |
EDM506-加热模块 |
1 |
个 |
44 |
EDM507-半导体制冷片 |
1 |
个 |
45 |
EDM601-64*32点阵 |
1 |
个 |
46 |
EDM602-交通灯显示 |
1 |
个 |
47 |
EDM603-十进制计数器 |
2 |
个 |
48 |
EDM604-灯泡 |
2 |
个 |
49 |
EDM605-四位数码管显示 |
2 |
个 |
50 |
EDM606-12864点阵液晶 |
1 |
个 |
51 |
EDM607-综合显示 |
1 |
个 |
52 |
大小头转接线红色 |
5 |
条 |
53 |
大小头转接线黑色 |
5 |
条 |
54 |
8针排线(彩色) |
10 |
条 |
55 |
双头3针排线37CM |
2 |
个 |
56 |
集成18B20 |
2 |
个 |
57 |
集成LM35 |
2 |
个 |
58 |
砝码20g |
5 |
个 |
59 |
RS232串口线(直通) |
1 |
个 |
60 |
九孔板 |
1 |
个 |
61 |
电源适配器12V/5A(DC-00819) |
1 |
个 |
62 |
软件 |
1 |
个 |
63 |
PT100 |
1 |
个 |
64 |
培训资料 |
1 |
套 |
