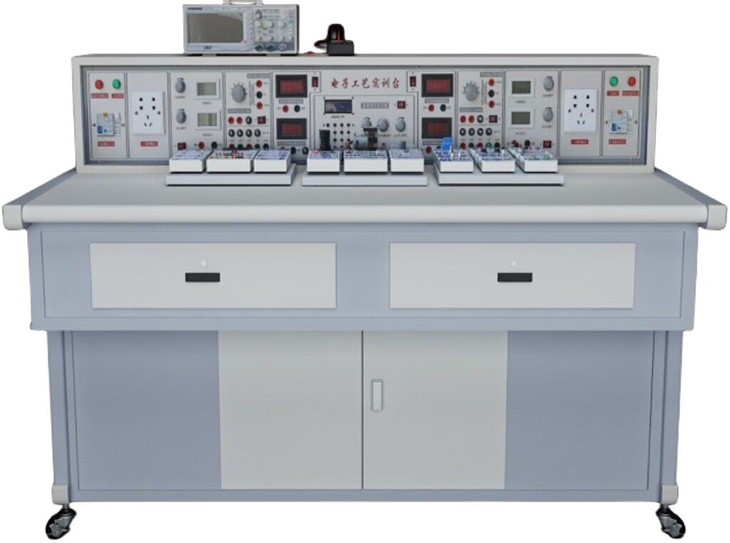

SBZCX-01D型电子（模电数电）技术综合应用创新实训考核装置
一、设备概述
电子（模电数电）技术综合应用创新实训考核装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制。
电工创新实训模块为塑料有机盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
1.工作电源：单相三线AC 220V±10%? 50Hz
2.温度：－10～40℃；环境湿度：≤90%（25℃）
3.外形尺寸：长×宽×高=1600×700×1200㎜（左右）
4.整机功耗：≤0.5KW
5.安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主线,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用塑料有机盒,兼作实物示教,一举多得。电工电子单元模块包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目,均经过反复斟酌、精心配置；其中有许多电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
四、本设备各个功能模块单元功能构成：
电源仪表控制屏部分介绍：
电源仪表控制屏箱体采用铁质双层亚光密纹喷塑结构,铝质面板。
1、控制及交流电源部分
提供单相相固定220V交流电源,设有电流型,电压型漏电开关,具有告警和复位功能。
2、低压交流电源模块
电压3－24V分七档可调,分3V,6V,9V,12V,15V,18V,24V输出,最大输出电流1.5A,电流表指示, 同时提供双17V带中心抽头变压器一只。
3、直流稳流稳压电源模块
★A.双路直流程控电源
1）采用DAC加MOS管恒流输出,每路输出0-30V/2A,电压稳定度≤0.3%,电流稳定度≤0.3%,有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。
2）2.7寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流,并且具有恒流提醒功能。
3）采用EC11旋钮编码器调节输出电流和限位电流。
4)上位机设置输出电流和限位电流,并有实时监视及锁定和关断功能。
5)电源效应≤0.01%+3mV
6)负载效应≤0.01%+3mV（I≤1A）/≤0.02%+5mV（I≤3A）。
7)恢复时间≤100us。
8)涟波和噪声≤1mVrms。
9)温度系数≤100ppm/℃。
10)工作温度范围-20℃～+50℃。
★B.固定直流电源
1）电压电流参数±5V/5A、±12V/2A。有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。
2）固定电源测量板2.7寸TFT液晶屏具有正负电压显示,正负电流显示,具有过载提示功能。
3)上位机具有实时监视及关断功能。
4)纹波与噪声：150mVp-p。
5)启动上升时间：100ms。
6)工作温度范围：-20℃～+50℃。
★4、直流测量仪表及函数发生器模块
★A、智能型直流电压表
1)测量范围：0-1000V,设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★B、智能型直流电流表
1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★C、DDS功率型函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。
2）2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。
3）正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%（1HZ-- 10KHz）。
4）频率范围1HZ~3MHz, EC11旋钮编码器调节。
5）输出幅度采用EC11旋钮编码器调节,正弦波输出具有20db,40db,60db衰减。
6）方波占空比可调,调节范围：5%-95%调节；
7）外测频率功能,频率计测量范围1HZ-100MHz,幅度3.3V,具有自动换档功能。
8）上位机设置函数信号发生器各个参数,并有实时监视及锁定和关断功能
9）上升时间≤50。
10) 5V正反相单脉冲输出。
11)工作温度范围：-20℃～+50℃。
5、实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固。实训桌下方设有柜子,可以放置实训模块和工具以及资料等,还设有四个带刹车的轮子,便于移动和固定。
6、提供电烙铁,剥线钳,螺丝刀,尖嘴钳,数字万用表等常用配套工具1套。
★7、电子技术创新实训模块(具体可见相应清单列表)
提供一套实训模块,可以完成模拟电子技术、数字电子技术和电子综合应用实训项目,电力电子技术应用等。实训模块面板采用PCB板制作而成,器件和信号接口均已引至板上的专用插座,实训模块有四个弹性插脚,与专用实训孔板配套使用。
实训模块由透明元件盒及PCB板构成,元件盒是组合式透明元件盒,元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成,可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性,元件盒体由透明有机工程塑料注塑而成,具有示教功能,使使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识；面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要,方便的任意组合实训线路,以完成不同的实训项目等。
（透明电子元件模块示例图,140多只透明有机塑料封闭元件盒）
（部分透明有机塑料封闭元件盒正反面图 ）
8、教师台增配：

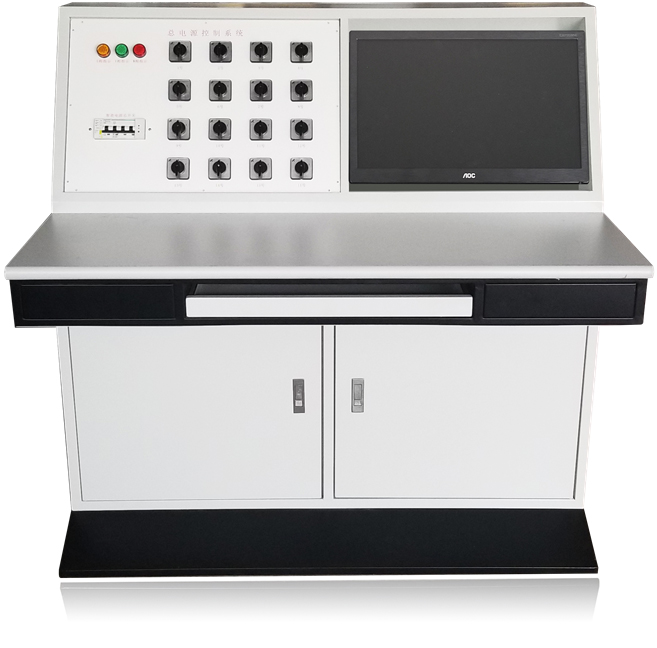

★A、电脑桌1张：钢质喷塑结构,预留电脑主机箱与显示器位置,配备电源总控装置及基于物联网实训室安全用电智能控制系统。
基于物联网实训室安全用电智能控制系统功能要求
1、特点
当智能控制系统检测到有漏电或触电情景出现时,智能控制系统在0.1秒断开连接,保证人身和财产安全；智能控制系统本身有故障指示灯,用户可根据智能控制系统故障指示灯显示判断出当前故障状态,便于处理；智能控制系统有挂锁功能,需要检修时,在挂锁位置上锁,★防止他人上电,检修更安全。可以采集现场输出型装置数据,通过多种物联网通信方式上传至云端,实现本地设备的远程监控。
2、功能
基于物联网实训室安全用电智能控制系统,可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上,并以图表的形式提供可视化的用电信息查询功能；运用数据库技术实时监测用电设备和线路运行状况,对异常状况及时告警,从而预防电气火灾；运用用电系统故障定位技术及时发现并精准定位用电故障点,自动生成故障报告,协助用户第一时间修复用电系统故障；运用电能质量监测技术实时分析和评估电能质量问题,并提供定制化的治理方案,协助用户获得优质电能；运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据,基于数据发掘节能潜力,从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。
3、基于物联网实训室安全用电智能控制系统由执行装置与网机组成,技术参数分别为：
（1）执行装置技术参数
（1）极数：3P+N
（2）脱扣特性：C（5-10）In D（10-14）In
（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）额定电压：Ue AC 230V/400V
（5）额定频率f：50Hz
（6）额定短路分断能力：Icu10kA
（7）壳架等级额定电流：Inm63A
（8）缺相保护：设备防烧毁保护模式
（9）漏电保护：元器件损坏保护模式
（10）过载保护：电流过大防烧毁模式
（11）短路保护：碰线防烧毁模式
（12）挂锁保护：便于维修安全
（13）过温保护：可监测线路温度
（14）过欠压保护：防止造成人身事故和机械设备损坏
（15）漏电或触电时0.1秒断开
（16）故障指示灯,便于查看工作状态
★（17）挂锁功能,检修更方便
（2）网机技术参数
（1）内置STM32F103C8T6主控芯片
（2）外置8M无源晶振
（3）采用SP3485作为485通信芯片
（4）485防浪涌保护
（5）标准RS485接口,可直接串口设备
（6）智能型数据终端,便捷实现数据传输功能
★（7）提供强大的中心管理软件,方便设备管理
★（8）提供便捷的软件升级和固件更新服务
★（9）提供数据库数据备份,方便查看历史数据
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）电源：AC220V
（13）功耗：1.5W
（14）工作温度：-25℃ - +70℃
（15）工作湿度：95%
（16）WiFi版最大下行传输速率：64kbps
（17）WiFi版最大上行传输速率：32kbps
提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。
★B、智慧教室综合测控系统（该系统采用一体化设计,要求所有功能集中在一块核心控制器上,不接受采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标）
A、虚拟示波器所需实现的功能：
50MHz?? 2路波形测量功能；
B、2路逻辑分析仪功能；
C、1路任意波形信号发生器输出；
200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。
在、2路PWM脉冲信号发生器：可设置频率、占空比。
D、万用表功能
1）、万用表的电阻测量功能；
2）、万用表的直流电压测量功能；
3）、万用表的交流电压测量功能；
4）、万用表的交流电流测量功能；
E、人机界面功能
1）、人机界面显示所测量的波形,并显示相应的量测值；
2）、可通过点击界面按钮,将所测量的波形插入实验报告模板中；
3）、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下；
F、实验室安全监控功能
1）、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5；
2）、电气参数测量：可测量控制台电压电流,并计算出功率；
3）、过流、过压、欠压（阀值可设置）报警跳闸保护；
4）、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）；
5）、节电功能：长期无人实验时,自动关闭总闸开关,实现安全和节电效果；
★C、电子器件综合学习演示套件
1.常用电容学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
分为三个区域,分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。
识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。
列出了常用电容的分类及各类国产电容及代号。
认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。
2.常用电阻学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
分为三个区域,分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法,数标法,色环法）。
识读要点区：展示色环符号的规定及各色环符号的代表意义,提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示,便于感性认识。
列出了常用电阻的单位符号及进阶关系。
认知检测区：提供碳膜电阻,包括1/4W、1/2W、1W三类小功率共6个实际电阻,全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类,包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。
3.常用二极管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式,列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管,双向触发二极管的实物及检测接口。
提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路,带有熔丝保护及发光二极管指示,通入单相AC220市电即可工作（模块设有单相电源变压器）,同时该DC5V电源可为其他模块检测供电之用。
4.常用晶体管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
对常用晶体管的分类及管脚判断进行了介绍,展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC的图示,列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC等实物,提供检测接口。
展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。
5.常用数码管显示学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试,同时也能防止器件的损伤。
展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法,展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座（内孔2MM）。
6.常用集成IC学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。
展示常用集成IC封装形式,如圆形金属外壳封装、单列直插式（SIP）、双列直插式（DIP）、表面贴装（SOP）、引线载体（PLCC）、四方扁平（QFP）等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。
★D、通信板1套
1）实验台地址范围0-255。
2）具有WIFI、RJ45、RS485上位机通信接口。
3）上位机与各学生实验台数据交换,接口转换功能。
4）工作温度范围-20℃～+50℃。
★E、实验台管理软件（上位机软件）（具有软件著作权）1套
1）添加、删除、配置各实验台模块。
2）实时监测各实验台各项模块实时参数。
3）远程控制各实验台模块功能开关,按键锁定。
4）软件用户登录管理功能。
五、本设备可以完成的实训项目
（一）模拟电子技术实训项目
项目一常用二极管的性能测试及应用
项目二双极晶体管及场效管输出特性的测定
项目三单管放大电路的研究
项目四两极放大电路及负反馈放大电路的研究
项目五助听器电路的调试（电子产品线路）（综合应用）
项目六恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七三极管放大电路故障排除
项目八整流、滤波及稳压电路的研究
项目九直流稳压正、负电源电路的研究
项目十典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一OTL功率放大电路的故障排除
项目十二LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三运算放大器基本运算电路
项目十四对由运放器组成的积分运算电路、微分运算电路
项目十五对由运放器组成的电压比较器传输特性的研究
项目十六气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七方波、三角波和锯齿波发生器电路的研究与测试
项目十八三角波、方波及正弦波发生器的制作竞赛
项目十九RC（文式桥式）正弦波振荡器和制作与调试
项目二十电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
（二）数字电子技术实训项目
项目一基本逻辑门电路功能测试
项目二优先编码器功能测试
项目三二进制译码器和数据选择器功能测试
项目四全加器和超前进位全加器功能测试
项目五数值比较器功能测试
项目六七段码锁存/译码/驱动器功能测试
项目七各类触发器功能测试
项目八双向移位寄存器功能测试
项目九二一五一十进制计数器功能测试
项目十二位十进制计数/译码/驱动/显示电路
项目十一可逆十进制计数电路功能测试
项目十二N进制计数电路功能测试
项目十三555定时器基本应用电路
项目十四微分型单稳态触发器
项目十五集成单稳态触发器及其应用
项目十六集成施密特触发器及其应用
（三）数字/模拟电子技术综合应用实训项目
项目十七声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八8线数据传输电路（电子产品线路）（综合应用）
项目十九4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三数控变频三角波-方波发生器
项目二十四移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七数字钟电路（电子产品线路）（综合应用）
项目二十八二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九交通灯控制电路（电子产品线路）（综合应用）
项目三十升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一光电转换加/减计数电路（电子产品线路）（综合应用）
（四）、电力电子技术及应用创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五IGBT直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
六、设备的配置（以12台学生台1台老师台为例）：
序号 |
产品名称 |
型号规格 |
每台配置 |
全室配置 |
单位 |
备注 |
1 |
实训桌 |
带万向轮灵活移动 |
1 |
13 |
张 |
铁质喷塑 |
2 |
电子电源台 |
1 |
13 |
台 |
铁质喷塑 |
|
3 |
电子透明元件盒 |
配有10块放置板 |
1 |
13 |
套 |
见表一 |
4 |
实训连接线 |
红、绿、黑、黄、兰各10根 |
1 |
13 |
套 |
|
5 |
★通讯板 |
1）实验台地址范围0-255。 |
1 |
13 |
套 |
|
6 |
★配套教学资源,见附件 |
具有软件著作权、网络版 |
1 |
套 |
教师配备 |
|
7 |
★基于物联网学生电源控制系统 |
1 |
套 |
教师配备 |
||
8 |
★智慧教室综合测控系统 |
1 |
套 |
教师配备 |
||
9 |
★实验台管理软件（上位机软件） |
具有软件著作权 |
1 |
套 |
教师配备 |
|
10 |
教师电脑桌 |
1 |
张 |
表一电子创新有机透明塑料元件盒清单
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
1 |
RJ水泥电阻(5W) |
51Ω、100Ω、200Ω |
R01 |
1块 |
2 |
RJ金属膜电阻(2W) |
330Ω、470Ω、510Ω |
R02 |
1块 |
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
510Ω |
||||
680Ω |
||||
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
2K |
||||
3.3K |
||||
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
4.7K |
||||
6.8K |
||||
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
22K |
||||
47K |
||||
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
0.2Ω |
||||
0.4Ω |
||||
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
4.7Ω |
||||
10Ω |
||||
27Ω |
||||
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
47Ω |
||||
56Ω |
||||
68Ω |
||||
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
150Ω |
||||
200Ω |
||||
300Ω |
||||
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
470Ω |
||||
560Ω |
||||
680Ω |
||||
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
820Ω |
||||
1K |
||||
1K |
||||
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
2K |
||||
2.7K |
||||
3K |
||||
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
5.1K |
||||
6.8K |
||||
8.2K |
||||
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
15K |
||||
27K |
||||
33K |
||||
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
56K |
||||
62K |
||||
68K |
||||
17 |
RJ金属膜电阻(? 1/2W) |
100K |
R17 |
4块 |
270K |
||||
390K |
||||
470K |
||||
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
1M |
||||
2.2M |
||||
10M |
||||
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
180Ω |
||||
220Ω |
||||
620Ω |
||||
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
2.2K |
||||
2.7K |
||||
3.9K |
||||
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
20K |
||||
24K |
||||
47K |
||||
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
150K |
||||
220K |
||||
3M |
||||
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
1.1M |
||||
2M |
||||
2M |
||||
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
2200 pF |
||||
CBB聚丙烯膜电容 |
3300 pF |
|||
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
0.01μF |
||||
0.022μF |
||||
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
0.047μF |
||||
0.1μF |
||||
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
0.47μF |
||||
1μF |
||||
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
1μF |
||||
0.33μF |
||||
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
4.7μF |
||||
10μF |
||||
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
220μF |
||||
470μF |
||||
31 |
CBB聚丙烯膜电容 |
0.5μF（450V? AC） |
C08 |
1块 |
1.0μF（450V? AC） |
||||
32 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
1500 pF |
||||
CBB聚丙烯膜电容 |
2200 pF |
|||
33 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
CBB聚丙烯膜电容 |
33 pF |
|||
100 pF |
||||
34 |
可调电容 |
10～60 pF |
C12 |
1块 |
220 pF |
||||
20～120 pF |
||||
35 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
CL聚脂膜电容 |
2200 pF |
|||
5600 pF |
||||
36 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
0.01μF |
||||
0.1μF |
||||
37 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
33μF |
||||
47μF |
||||
38 |
WX线绕电位（WX050） |
100(5W)(去盖) |
RP1 |
1块 |
39 |
WH碳膜电位（WH118） |
470(2W)(去盖) |
RP2 |
1块 |
40 |
WH碳膜电位(WH118) |
1K (2W) |
RP3 |
1块 |
41 |
WX线绕电位(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
42 |
WH碳膜电位器(WH5) |
10K (1/2W)(去盖) |
RP6 |
1块 |
43 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
44 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
45 |
WH碳膜电位(WH118) |
47K (2W) |
RP9 |
1块 |
46 |
WH碳膜电位(WH118) |
100K (2W) |
RP10 |
1块 |
47 |
WH碳膜电位(WH118) |
470K (2W) |
RP11 |
1块 |
48 |
WH碳膜电位(WH118) |
1M (2W) |
RP12 |
1块 |
49 |
绕线式电位（WXD3-12） |
1K (2W) |
RP13 |
1块 |
50 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
51 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
52 |
色码电感 |
22μH |
L03 |
1块 |
82μH |
||||
180μH |
||||
53 |
色码电感 |
330μH |
L05 |
1块 |
柱形电感 |
47μH |
|||
色码电感 |
100μH |
|||
54 |
脉冲变压器（单双脉冲） |
KMB-0021 |
T05 |
1块 |
55 |
集成底座 |
8P |
IC1 |
2块 |
56 |
集成底座 |
14P |
IC2 |
5块 |
57 |
集成底座 |
16P |
IC3 |
4块 |
58 |
集成底座 |
18P |
IC4 |
2块 |
59 |
集成底座 |
20P |
IC5 |
1块 |
60 |
集成底座 |
28P |
IC7 |
1块 |
61 |
单向击穿二极管(稳压管) |
1N4728A(3.3V 1W) |
VS1 |
1块 |
1N4733A (5V 1W) |
||||
1N4735A(6.2V 1W) |
||||
62 |
单向击穿二极管(稳压管) |
1N4738A(8.2V 1W) |
VS2 |
1块 |
1N4740A(10V 1W) |
||||
1N4742A(12V 1W) |
||||
63 |
双向稳压管(1W) |
5V |
VS3 |
1块 |
8.2V |
||||
10V |
||||
12V |
||||
64 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
65 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
肖特基二极管 |
1N5818 |
|||
1N5819 |
||||
66 |
三极管 |
TIP42C |
VT1 |
1块 |
BU406 |
||||
散热器 |
ST25×2 |
|||
67 |
三极管 |
9012 |
VT2 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
68 |
三极管 |
9013 |
VT3 |
1块 |
TIP41C |
||||
散热器 |
ST25×1 |
|||
69 |
晶闸管 |
BT151 |
VT4 |
1块 |
场效应管 |
3DJ7 |
|||
散热器 |
ST25×1 |
|||
70 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
IRF9620(P沟道) |
||||
散热器 |
ST25×2 |
|||
71 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
1N4148×2 |
||||
散热器 |
ST25×2 |
|||
72 |
晶闸管电路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1块 |
散热器 |
ST25×3 |
|||
73 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
双向晶闸管 |
BT135 |
|||
散热器 |
ST25×1 |
|||
74 |
仪表开关 |
KN32B |
S1 |
1块 |
75 |
按钮开关 |
AN4 |
S2 |
1块 |
76 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
77 |
白炽灯座 |
HL1 |
1块 |
|
78 |
指示灯 |
6.3V |
HL4 |
1块 |
79 |
熔断丝 |
FU |
1块 |
|
80 |
电流表插座 |
SW |
1块 |
|
81 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
电阻 |
300Ω×8个 |
|||
82 |
稳压集成 |
LM337 |
BX04 |
1块 |
LM317 |
||||
散热器 |
ST25×2 |
|||
83 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
石英晶体振荡器 |
32.768石英晶体 |
|||
10MΩ电阻 |
||||
33 pF电容器×2 |
||||
84 |
扬声器 |
8Ω |
BX06 |
1块 |
85 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
LED |
5个大（红） |
|||
电阻 |
100Ω/0.25W |
|||
86 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
87 |
三极管插座 |
127-3T |
BX09 |
1块 |
元件插座 |
||||
88 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
89 |
音乐芯片 |
CF-60 |
BX11 |
1块 |
纽子开关 |
KNX1 |
|||
90 |
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
1000μF /50V |
|||
100μF /35V |
||||
0.1μF |
||||
稳压管 |
1N4733 (5.1V) |
|||
91 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
39Ω/0.25W |
||||
33Ω/0.25W |
||||
温度传感器 |
LM35 |
|||
珐琅电阻 |
RX20-10W 20Ω |
|||
纽子开关 |
KNX1×2 |
|||
电位器 |
470Ω(WH5) |
|||
铜电阻 |
Cu-50 |
|||
92 |
直流数字毫伏表 |
0～2000mV |
AX4直流数字毫伏表 |
1块 |
93 |
保险丝 |
FU |
AX5直流恒压源 |
1块 |
二极管 |
1N4007×4 |
|||
电容 |
470μF /50V |
|||
100μF /25V |
||||
0.01μF |
||||
集成 |
LM7812 |
|||
散热器 |
ST25×1 |
|||
94 |
电位器 |
10K（WH5）×2 |
AX9运放电路 |
1块 |
二极管 |
1N4148×2 |
|||
电容 |
10μF /35V |
|||
集成 |
OP07 |
|||
集成底座 |
8P |
|||
95 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
集成底座 |
8P |
|||
96 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
三极管 |
9013 |
|||
二极管 |
1N4148 |
|||
97 |
电容 |
1000μF/50V×2 |
AX1278系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
98 |
电容 |
1000μF/50V×2 |
AX1379系列稳压源 |
1块 |
0.33μF×2 |
||||
插座 |
127-3T |
|||
99 |
电位器 |
22K(WH5) |
AX14单结晶体管触发电路 |
1块 |
单结晶体管 |
BT33 |
|||
电阻 |
2.2K/0.25W |
|||
100Ω/0.25W |
||||
560Ω/0.25W |
||||
三极管 |
9013 |
|||
二极管 |
1N4148Ω×2 |
|||
100 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
电阻 |
10Ω/0.25W×2 |
|||
电容 |
47nF×2 |
|||
10μF/35V |
||||
100nF |
||||
100μF/35V |
||||
集成底座 |
8P |
|||
101 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
集成底座 |
8P |
|||
102 |
拨码开关 |
红(5T)蓝(4T) |
AX17单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
103 |
拨码开关 |
红(5T)蓝(4T) |
AX18单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
|||
电位器 |
10KΩ(WH5)×2 |
|||
插座 |
127-2T×4 |
|||
127-3T |
||||
104 |
光电开关 |
GP1A05HR×2 |
AX20电动机测速 |
1块 |
磁性电机 |
385 |
|||
固定支架 |
配套 |
|||
105 |
钮子开关 |
KNX1×2 |
AX210-1置数单刀双掷开关 |
1块 |
106 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
CD1413 |
||||
集成底座 |
14P |
|||
16P |
||||
电阻 |
100Ω/0.25W×4 |
|||
51Ω/0.25W×4 |
||||
复位开关 |
AN4×2 |
|||
LED |
红×2绿×2 |
|||
107 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
钮子开关 |
KNX1 |
|||
轻触开关 |
（6×6×4.3）×10 |
|||
108 |
电阻 |
51K/0.25W×10 |
AX248421拨码盘 |
1块 |
夹板 |
KAS-3 |
|||
8421拨码开关 |
KAS-3×2 |
|||
二极管 |
1N4148×8 |
|||
109 |
集成 |
555 |
AX25CP时钟脉冲源 |
2块 |
集成底座 |
8P |
|||
电位器 |
100k(WH5)×2 |
|||
电阻 |
10k/0.25W×2 |
|||
300Ω/0.25W |
||||
二极管 |
1N4007×2 |
|||
电容 |
10μF/35V |
|||
0.1μF |
||||
0.01μF |
||||
钮子开关 |
KNX1 |
|||
LED |
红（5个大） |
|||
110 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
集成 |
62083 |
|||
集成底座 |
20P |
|||
LED |
红×8 |
|||
111 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
集成底座 |
16P |
|||
电阻 |
100Ω/0.25W×14 |
|||
共阴数码管 |
0.5寸×2 |
|||
112 |
LED |
红×4绿×4黄×4 |
AX28交通灯电路 |
1块 |
电阻 |
51Ω/0.25 W×6 |
|||
集成 |
MC1413 |
|||
集成底座 |
16P |
|||
113 |
指针微安表 |
100μA |
1块 |
